首页  >  产品百科  >  AD652SE/883B

AD652SE/883B

产品分类: 电压频率转换器
厂牌: ANALOG DEVICES
产品描述: 单相供电,双相供电 36V ±0.05%FSR 2MHz LLCC 贴片安装
供应商型号: CY-AD652SE/883B
供应商: Avnet
标准整包数: 1

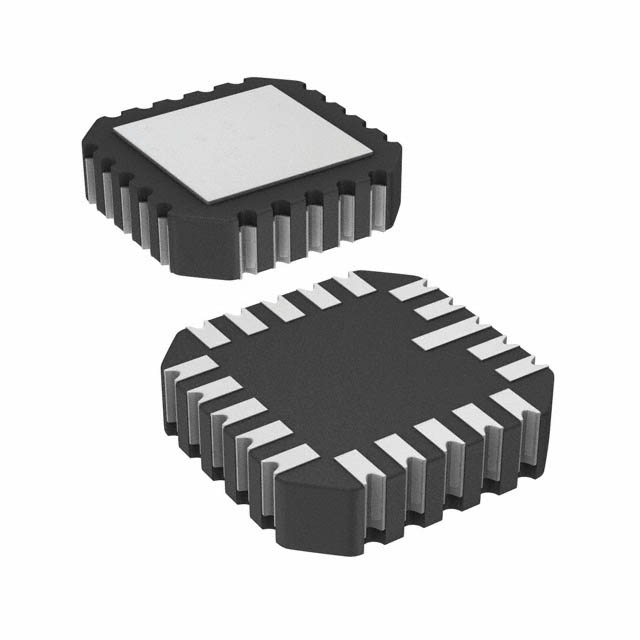

ANALOG DEVICES 电压频率转换器 AD652SE/883B

AD652SE/883B概述

    AD652 Monolithic Synchronous Voltage-to-Frequency Converter

    产品简介


    AD652是一款单片同步电压到频率转换器(SVFC),为高精度模拟数字转换提供了强大的构建模块。其典型非线性度仅为0.002%,在100kHz输出频率时可达最大0.005%。该产品具备外部系统时钟来定义满标输出频率的特点,因此在单通道和多通道系统中均有显著的应用优势。AD652还提供多种封装版本,以适应不同的温度范围需求,从而满足不同环境下的应用。

    技术参数


    以下是AD652的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益误差 | ±0.5 | ±1 | ±1.5 | % |
    | 满标频率(200kHz) | ±0.25| ±0.5 | ±0.75| % |
    | 增益温度系数 | ±15 | ±25 | ±50 | ppm/°C |
    | 线性误差(200kHz) | ±0.002| ±0.02| ±0.002| % |
    | 偏移(RTI) | ±1 | ±3 | ±1 | mV |
    | 输入电阻(CERDIP) | 19.8 | 20 | 20.2 | kΩ |
    | 钟输入最大频率 | 4 | 5 | 5 | MHz |
    | 参考电压 | 4.95 | 5.0 | 5.05 | V |

    产品特点和优势


    1. 全标频率设置灵活:通过外部时钟设置满标频率,可实现优于其他单片VFC的线性和稳定性。
    2. 集成简单:仅需一个不关键的积分电容即可运行。
    3. 内置准确的5V参考:提供内部精确的参考电压。
    4. 输入兼容性:时钟输入支持TTL和CMOS兼容,可配置开放集电极输出。
    5. 广泛温度范围:提供从商业级到扩展工业级的多种封装选项,适合各种极端温度环境。
    6. 军事标准认证:提供符合MIL-STD-883标准的版本。

    应用案例和使用建议


    1. 多通道系统:利用其固定的定时关系,简化信号采集。
    2. 隔离模拟信号传输:适用于需要高分辨率A/D转换的系统。
    3. 桥式传感器接口:适用于需要稳定频率输出的传感器系统。
    使用建议:
    - 在使用时应注意电源稳定性,确保外部时钟的可靠性。
    - 对于多通道系统,建议使用相同的外部时钟来保证信号的一致性。
    - 对于复杂系统,可以考虑增加外部滤波电路以提高系统的抗干扰能力。

    兼容性和支持


    AD652兼容TTL和CMOS逻辑,同时支持广泛的供电电压范围。制造商提供全面的技术支持和售后维护服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 增益误差不稳定:建议检查外部时钟的稳定性,必要时更换更稳定的时钟源。
    2. 输出频率波动较大:可能是因为参考电压漂移过大,应重新校准参考电压或更换高精度参考源。
    3. 集成电容选择不当:选择合适的电容并进行正确的连接,确保信号完整性。

    总结和推荐


    AD652以其出色的线性和稳定性,以及广泛的温度适用性,在众多高精度模拟数字转换应用中表现出色。建议在需要高性能电压到频率转换的应用中采用该产品。由于其强大的兼容性和广泛的支持,AD652是设计者和工程师的理想选择。

AD652SE/883B参数

参数
积分非线性 ±0.05%FSR
最大工作供电电压 36V
最小工作供电电压 -
供电类型 单相供电,双相供电
满量程频率 2MHz
9.09mm(Max)
9.09mm(Max)
2.54mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

AD652SE/883B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD652SE/883B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压频率转换器 ANALOG DEVICES AD652SE/883B AD652SE/883B数据手册

AD652SE/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.3279 ¥ 609.3657
库存: 412
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 609.36
直接购买
加入购物车
