ADC10064CIWM

产品分类: 电压频率转换器
厂牌: TEXAS INSTRUMENTS
产品描述: 数字供电,模拟供电 4.5V 5.5V ±1.5LSB SOIC-28 贴片安装 17.91mm*7.49mm*2.34mm
供应商型号: 25E-ADC10064CIWM
供应商: 国内现货
标准整包数: 1

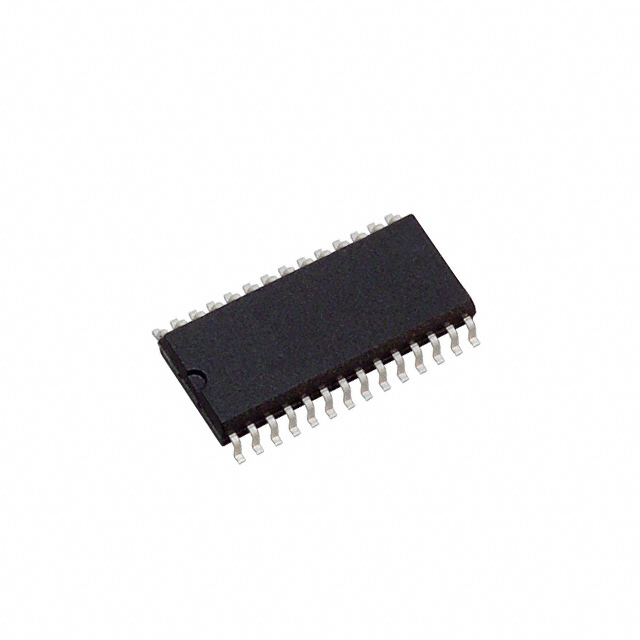

TEXAS INSTRUMENTS 电压频率转换器 ADC10064CIWM

ADC10064CIWM概述

    ADC10061/ADC10062/ADC10064:10位600纳秒模数转换器

    产品简介


    ADC10061、ADC10062和ADC10064是具有内置采样保持电路的10位600纳秒模数转换器(A/D),并带有输入多路复用器和采样/保持功能。它们适用于多种应用场景,如数字信号处理器前端、仪器仪表、磁盘驱动以及移动通信等领域。尽管ADC10061和ADC10062已被标记为过时,但它们依然提供参考价值。ADC10064是这系列产品中的最新成员,支持最多四个模拟输入通道。

    技术参数


    - 转换时间:典型值为600纳秒,最大值为900纳秒。
    - 采样率:800千赫兹。
    - 低功耗:最大功耗仅为235毫瓦。
    - 总未调整误差:±1.0位(最大值)。
    - 参考电压范围:VREF−到VREF+。
    - 工作温度范围:−40°C到+85°C。

    产品特点和优势


    - 内置采样保持电路:无需外部采样保持电路即可准确采集直流至200千赫兹频率范围内的信号。
    - 专利多步转换技术:采用创新的多步转换技术,能够在亚微秒内完成转换,同时保证低功耗和高精度。
    - 速度调节引脚:通过外接电阻可以减少转换时间,且只对线性误差略有增加。

    应用案例和使用建议


    - 数字信号处理器前端:适合用于实时处理信号的数据采集系统,例如音频处理和雷达信号处理。
    - 仪器仪表:可用于工业控制和实验室测试设备,保证信号的准确采集。
    - 磁盘驱动和移动通信:在数据传输过程中需要快速准确的信号处理,ADC10061/2/4能够满足这一需求。

    兼容性和支持


    ADC10061/2/4可以通过芯片选择(Chip Select)引脚进行配置,以适应不同应用的需求。制造商提供了详细的电气特性说明,帮助用户正确设置和使用该器件。此外,用户还可以根据自身需求选择合适的封装形式,例如小外形尺寸(Small Outline)封装。

    常见问题与解决方案


    - 问题:ADC10064的总未调整误差较大。
    - 解决方法:检查电源电压是否稳定,确认参考电压设置正确。
    - 问题:转换时间较长。
    - 解决方法:连接一个适当的电阻于SPEED ADJ引脚以加速转换过程。

    总结和推荐


    ADC10061/2/4系列模数转换器在低功耗、高速度和高精度方面表现出色,尤其适用于需要精确信号采集和快速处理的应用场合。虽然ADC10061和ADC10062已被标记为过时,但ADC10064依然具备广泛的适用性和市场竞争力。对于需要高性能模数转换的现代电子产品设计者来说,这些产品值得考虑使用。
    结论
    总体而言,ADC10061/2/4系列模数转换器在工业控制、通信和测量等领域有着广泛的应用前景。特别是ADC10064在多个模拟输入通道的支持上更为灵活,对于需要高精度和多功能的现代应用来说是一个理想的选择。因此,我推荐使用ADC10064系列来满足这些需求。

ADC10064CIWM参数

参数
积分非线性 ±1.5LSB
最大工作供电电压 5.5V
最小工作供电电压 4.5V
供电类型 数字供电,模拟供电
满量程频率 -
长*宽*高 17.91mm*7.49mm*2.34mm
通用封装 SOIC-28
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

ADC10064CIWM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC10064CIWM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压频率转换器 TEXAS INSTRUMENTS ADC10064CIWM ADC10064CIWM数据手册

ADC10064CIWM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 56.5262
5000+ ¥ 53.996
10000+ ¥ 52.04
库存: 1278
起订量: 177 增量: 0
交货地:
最小起订量为:10
合计: ¥ 565.26
直接购买
加入购物车
