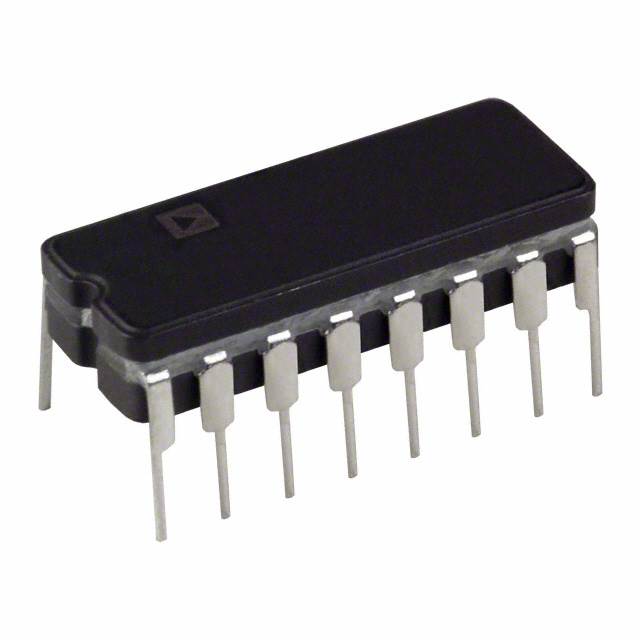

AD652AQ

产品分类: 电压频率转换器
厂牌: ANALOG DEVICES
产品描述: 单相供电,双相供电 -11V 36V ±0.02%FSR 2MHz CERDIP-16 通孔安装
供应商型号: AD652AQ
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 电压频率转换器 AD652AQ

AD652AQ概述

    AD652 Monolithic Synchronous Voltage-to-Frequency Converter

    1. 产品简介


    AD652同步电压-频率转换器(SVFC)是一款高性能模拟到数字转换器的构建模块。该芯片通过精确的非线性度(典型值为0.002%,最大值为0.005%)实现了对100 kHz输出频率的高精度转换。其内置的单调传递函数和宽泛的时钟频率范围允许在特定应用中优化转换时间和分辨率。

    2. 技术参数


    - 全标度频率:最高可达2 MHz
    - 非线性误差:全标度频率下的最大非线性误差在1 MHz时为0.005%,在2 MHz时为0.02%
    - 电源要求:可单电源或双电源操作,电压范围为±6 V至±18 V
    - 参考电压:准确的5 V参考电压
    - 温度漂移:最大低漂移25 ppm/°C
    - 输入阻抗:电压或电流输入模式,外部集成电容无需严格选择
    - 封装版本:包括符合MIL-STD-883标准的版本

    3. 产品特点和优势


    - 高精度:全标度频率下的非线性误差极低,使得转换更加精确。
    - 低温度漂移:通过精密的低温漂移参考电压和片上薄膜比例电阻,实现温度稳定性能。
    - 易于配置:仅需一个外部非关键性集成电容器即可运行,简化了配置过程。
    - 多功能性:可以作为同步频率-电压转换器用于隔离模拟信号传输。

    4. 应用案例和使用建议


    典型应用包括多通道系统中的数据采集和信号处理。例如,在温度传感器阵列中,AD652可以用于将多个模拟信号转化为脉冲频率,再通过计数脉冲频率来获取温度信息。使用建议如下:
    - 在设计多通道系统时,尽量保持所有SVFC的时钟同步以提高整体系统的稳定性。
    - 在信号干扰较严重的环境中,使用屏蔽电缆来减少噪声对频率输出的影响。

    5. 兼容性和支持


    AD652兼容多种电源供电,既支持双电源供电也支持单电源供电。同时,厂商提供了详细的参考文档和支持服务,包括MIL-STD-883标准版本的详细规格说明。

    6. 常见问题与解决方案


    - 问题1:频率输出不稳定。
    - 解决办法:检查外部时钟源的稳定性,确保时钟源不受外界干扰影响。
    - 问题2:线性误差超出预期。
    - 解决办法:检查集成电容器的值是否在规定范围内,并确保正确安装内部和外部电阻。


    7. 总结和推荐


    总结:AD652同步电压-频率转换器凭借其卓越的线性度、低温度漂移和高精度特性,适用于各种需要高精度频率转换的应用场合。其高度的灵活性和多功能性使其成为众多系统设计中的优选产品。
    推荐:鉴于AD652的诸多优点,特别是在高精度应用领域的表现,强烈推荐在高精度模拟到数字转换和信号处理领域采用这款产品。

AD652AQ参数

参数
最大工作供电电压 36V
最小工作供电电压 -11V
供电类型 单相供电,双相供电
满量程频率 2MHz
积分非线性 ±0.02%FSR
21.34mm(Max)
7.87mm(Max)
5.08mm(Max)
通用封装 CERDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
