AD976AAN

产品分类: 电压频率转换器
厂牌: ANALOG DEVICES
产品描述: 数字供电,模拟供电 ±3LSB PDIP-28 通孔安装
供应商型号: CY-AD976AAN
供应商: Avnet
标准整包数: 1

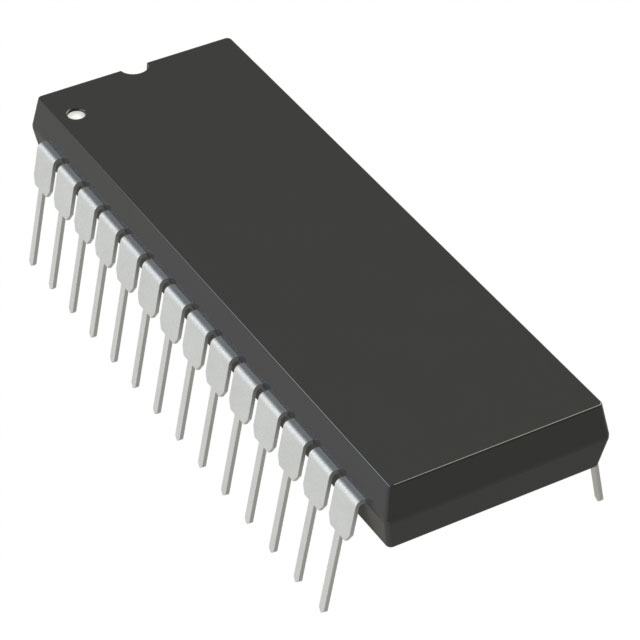

ANALOG DEVICES 电压频率转换器 AD976AAN

AD976AAN概述

    AD976/AD976A 高速16位模拟数字转换器

    产品简介


    AD976/AD976A是高精度、低功耗的16位模拟数字转换器(ADC),其主要特点是快速转换和高性能。该产品由单个5V电源供电,广泛应用于工业控制、通信系统、医疗设备等领域,用于将模拟信号转换为数字信号。

    技术参数


    - 分辨率: 16位
    - 输入电压范围: ±10V
    - 吞吐速率: AD976A高达200 kSPS;AD976高达100 kSPS
    - 全标度误差: 内部参考±0.5%,外部参考±0.5%
    - 参考电压: 2.5V
    - 信号到噪声加失真比(S/(N+D)): 90 dB以上
    - 总谐波失真 (THD): -90 dB
    - 过压恢复时间: 150 ns
    - 接口: 并行接口
    - 封装形式: 28引脚薄型DIP、SSOP、SOIC封装

    产品特点和优势


    - 高速转换: 支持高达200 kSPS的吞吐速率,使得该产品适用于需要快速采样的场合。
    - 单电源操作: 单一5V电源操作,降低功耗至最大100mW。
    - 全面的直流和交流规范: 工厂校准并全面测试,确保高线性和准确性。
    - 完整的模拟数字解决方案: 包括精确的ADC、参考电压和片上时钟,方便集成。

    应用案例和使用建议


    AD976/AD976A在多种应用场景中表现优异。例如,在通信系统中用于接收端信号处理,或在医疗设备中用于心电图(ECG)信号的数字化。为了最大化其性能,建议在设计电路时注意电源稳定性和接地布局,以减少噪声干扰。

    兼容性和支持


    AD976/AD976A可以与其他标准模拟和数字组件良好兼容,如其他BiCMOS工艺的产品。制造商提供详尽的技术文档和支持服务,确保用户能够充分利用产品的全部功能。

    常见问题与解决方案


    - 问题1: 信号失真
    - 解决方案: 检查输入信号的频率是否在指定范围内,确认参考电压设置正确。
    - 问题2: 转换延迟
    - 解决方案: 确认电路的时钟同步和逻辑控制信号正常工作。
    - 问题3: 过压保护不足
    - 解决方案: 使用适当的外部保护电路,确保输入信号不超过规定范围。

    总结和推荐


    AD976/AD976A是一款高精度、高速率的16位ADC,特别适合于需要快速、准确转换的应用场景。其紧凑的设计和强大的性能使其成为众多领域的理想选择。如果您的项目对模拟信号的数字化有着严格要求,强烈推荐使用AD976/AD976A。
    通过上述分析可以看出,AD976/AD976A以其卓越的性能和广泛的适用性,为众多行业提供了强大的技术支持。希望这篇技术手册能为您提供有价值的参考信息。

AD976AAN参数

参数
最小工作供电电压 -
供电类型 数字供电,模拟供电
满量程频率 -
积分非线性 ±3LSB
最大工作供电电压 -
39.75mm(Max)
14.73mm(Max)
6.35mm(Max)
通用封装 PDIP-28
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

AD976AAN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD976AAN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压频率转换器 ANALOG DEVICES AD976AAN AD976AAN数据手册

AD976AAN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.1182 ¥ 360.5349
库存: 3415
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 360.53
直接购买
加入购物车
