AD9240ASZ

产品分类: 电压频率转换器
厂牌: ANALOG DEVICES
产品描述: 数字供电,模拟供电 ±2.5(Typ) QFP-44 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: AD9240ASZ
供应商: 云汉优选
标准整包数: 10

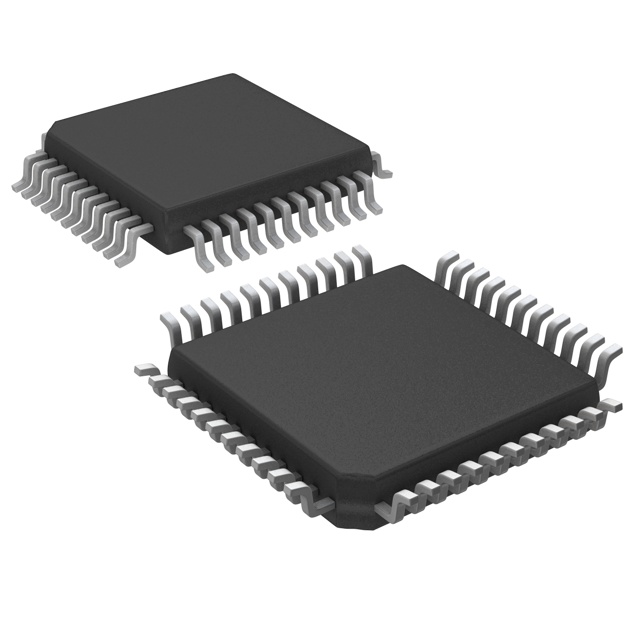

ANALOG DEVICES 电压频率转换器 AD9240ASZ

AD9240ASZ概述


    产品简介


    AD9240 是一款由 Analog Devices 设计的高性能单芯片模数转换器(ADC),集成了14位分辨率、10 MSPS采样速率的模拟到数字转换功能。它适用于多种领域,如成像、通信、医疗和数据采集系统,具有广泛的应用范围。

    技术参数


    - 分辨率:14位
    - 最大采样率:10 MSPS
    - 输入参考噪声:
    - 当 VREF = 1 V 时:0.9 LSB rms
    - 当 VREF = 2.5 V 时:0.36 LSB rms
    - 积分非线性误差(INL):±2.5 LSB 典型值
    - 差分非线性误差(DNL):±0.6 LSB 典型值
    - 信号噪声比(SNR):78.5 dB 典型值
    - 无杂散动态范围(SFDR):90 dB 典型值
    - 功耗:330 mW 最大值(典型值为 285 mW)
    - 工作电压:单 +5 V 电源
    - 工作温度范围:-65°C 至 +150°C

    产品特点和优势


    AD9240 的主要特点包括:
    - 高集成度:包含片上采样保持放大器和电压参考。
    - 低功耗:在单一 +5 V 电源下仅消耗 285 mW。
    - 卓越的直流性能:提供完整的工作温度范围内无缺失代码和良好的温度漂移性能。
    - 优秀的交流性能和低噪声:具有近似 13 个有效位数(ENOB)的性能。
    - 灵活的模拟输入范围:支持单端或差分输入,以及不同输入跨度的配置。
    - 强大的动态性能:适用于直接 IF 下变频至 45 MHz 的应用。

    应用案例和使用建议


    AD9240 在多个领域得到了广泛应用,例如在通信系统中用于直接 IF 下变频。为了充分利用其特性,建议用户根据具体应用场景选择合适的输入模式和参考电压设置。例如,在处理高频信号时,可采用差分输入模式以获得更好的动态性能。

    兼容性和支持


    AD9240 支持 CMOS 逻辑接口,可用于 +3 V 和 +5 V 的 CMOS 逻辑电平。此外,厂商提供详尽的技术文档和支持,以确保客户能够高效地使用该产品。

    常见问题与解决方案


    1. 问题:如何避免在高频信号处理时出现饱和?
    - 解决方法:增加输入滤波器带宽或选择合适的参考电压,以确保信号不会超过满量程范围。
    2. 问题:AD9240 的功耗较高如何降低?
    - 解决方法:适当降低采样频率,或者考虑使用外部参考电压来调整内部参考电压。

    总结和推荐


    AD9240 是一款高性能的模数转换器,具有卓越的直流和交流性能,低噪声和高集成度。其灵活的配置选项使其适合多种应用场景。综上所述,强烈推荐 AD9240 给需要高性能模数转换解决方案的用户。

AD9240ASZ参数

参数
供电类型 数字供电,模拟供电
满量程频率 -
积分非线性 ±2.5(Typ)
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 QFP-44
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

AD9240ASZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9240ASZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压频率转换器 ANALOG DEVICES AD9240ASZ AD9240ASZ数据手册

AD9240ASZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 144.9451
100+ ¥ 137.86
库存: 800
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1449.45
直接购买
加入购物车
