CY74FCT163543CPVCT

厂牌: TEXAS INSTRUMENTS
产品描述: 100nA 非反相 三态 2.7V 3.6V 24mA Latched Transceiver -24mA SSOP-56 贴片安装 18.41mm*7.49mm*2.59mm
供应商型号: CY-CY74FCT163543CPVCT
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 CY74FCT163543CPVCT

CY74FCT163543CPVCT概述


    产品简介


    CY74FCT163543 16位锁存型收发器是一种高性能、低功耗的电子元器件,适用于多种工业应用。作为一款双向数据传输的锁存型收发器,它包含两个独立的8位D型锁存单元,每个单元都具备独立的启用控制信号(输入与输出启用)。这款器件广泛应用于需要高速、稳定数据传输的场合,如通信系统、计算机外围设备和工业自动化领域。

    技术参数


    | 参数名称 | 描述 | 测试条件 | 最小值 | 典型值 | 最大值 |
    |
    | 工作电压范围 | 供电电压 2.7V | 3.3V | 3.6V |
    | 输入高电平电压 | VIH 2.0V | 5.5V
    | 输入低电平电压 | VIL 0.8V
    | 输出高电平电压 | VOH 2.4V | 3.0V |
    | 输出低电平电压 | VOL 0.2V 3.0V |
    | 最大传播延迟时间(透明模式)| tPLH/tPHL 1.5ns | 5.1ns | 6.5ns |
    | 最大总功耗 | Power Dissipation | 1.0W |
    | 静态电流(无负载时) | ICC 0.1µA | 10µA

    产品特点和优势


    1. 低功耗设计:能够以较低的功耗实现高效能数据传输。
    2. 宽电压范围:支持2.7V至3.6V的工作电压,适合多种电路环境。
    3. 高驱动能力:具备24mA平衡驱动输出,能够减少对外部电阻的需求。
    4. 抗干扰性强:边缘速率控制电路有效降低了信号噪声。
    5. 卓越的可靠性:经过严格的JEDEC标准测试,具有超过2000V的静电放电防护能力。
    6. 温度适应性强:能够在-40℃到+85℃的工业温度范围内稳定运行。
    7. 兼容性好:提供TSSOP和SSOP两种封装形式,方便不同的电路布局需求。

    应用案例和使用建议


    应用案例:CY74FCT163543常用于高速并行数据传输接口的设计中,例如PCI总线、USB控制器等。此外,它还适用于工业控制领域的多点数据采集和传输。
    使用建议:
    - 确保所有未使用的输入引脚接地或连接到电源,避免浮空状态导致误触发。
    - 在高频应用中,合理布置PCB布线以减少信号反射和串扰。
    - 使用适当的上拉/下拉电阻来提高信号完整性,特别是在外部总线中。

    兼容性和支持


    CY74FCT163543支持与其他低压CMOS逻辑芯片直接互连,并且可以通过其5V耐受特性兼容传统5V系统。德州仪器(TI)提供了详尽的技术文档和支持服务,包括用户指南、参考设计以及在线技术支持。

    常见问题与解决方案


    1. 问题:器件工作时出现异常高温。
    解决方案:检查电源电压是否超出允许范围,确保散热设计符合要求。

    2. 问题:输出波形失真严重。
    解决方案:重新评估电路板上的匹配电阻值,并优化走线长度。
    3. 问题:某些引脚始终处于高阻状态。
    解决方案:确认对应引脚的控制信号配置正确,必要时增加去耦电容。

    总结和推荐


    CY74FCT163543是一款面向高性能需求的16位锁存型收发器,在多个关键指标上表现出色。其低功耗、高可靠性以及广泛的温度适应性使其成为工业控制、嵌入式系统及通信领域的理想选择。建议在涉及高速数据传输的应用中优先考虑此产品,同时注意合理布线和外围电路设计以充分发挥其性能优势。

CY74FCT163543CPVCT参数

参数
输入类型 -
低电平输出电流 24mA
每元件位数 -
高电平输出电流 -24mA
最大工作供电电压 3.6V
逻辑功能 Latched Transceiver
Iq-静态电流 100nA
极性 非反相
输出数量 -
元件数量 -
输出类型 三态
最小工作供电电压 2.7V
输入数量 -
长*宽*高 18.41mm*7.49mm*2.59mm
通用封装 SSOP-56
安装方式 贴片安装
包装方式 散装

CY74FCT163543CPVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT163543CPVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS CY74FCT163543CPVCT CY74FCT163543CPVCT数据手册

CY74FCT163543CPVCT封装设计

查看详情并下载
Symbol
Footprint

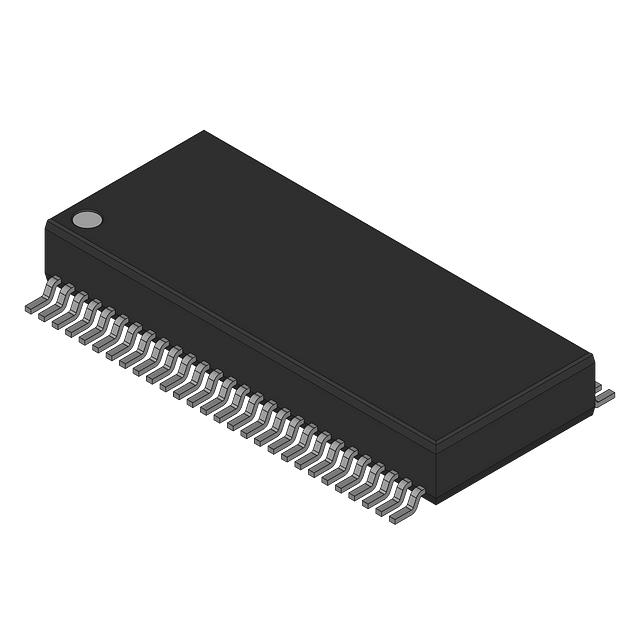

3D Model
