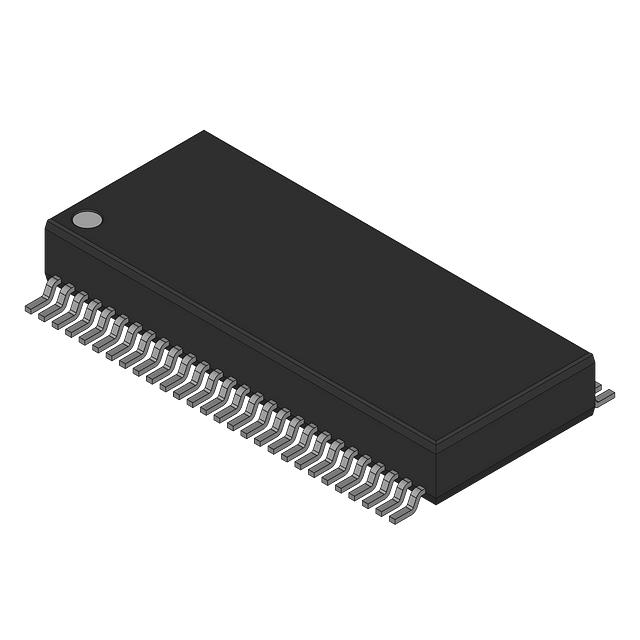

74ACT16470DL

厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 5.5V SSOP-56 贴片安装 18.41mm*7.49mm*2.59mm
供应商型号: 25E-74ACT16470DL
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT16470DL

74ACT16470DL概述


    产品简介


    产品类型:
    Texas Instruments(TI)推出的74ACT16470和54ACT16470是16位注册式双向收发器,内部包含两组D型触发器用于临时存储数据。它们可以作为两个独立的8位收发器或一个完整的16位收发器进行操作。
    主要功能:
    - 支持双方向的数据流传输:A到B或B到A。
    - 提供独立的时钟控制(CLKAB/CLKBA)和输出使能控制(OEAB/OEBA),以灵活管理数据流动方向。
    - 集成EPIC(增强型性能植入式CMOS)1微米工艺制造,提升性能和可靠性。
    应用领域:
    广泛应用于高性能计算、工业自动化、数据通信和存储系统等领域。

    技术参数


    | 参数 | 规格说明 |

    | 工作电压范围 | VCC = 4.5V ~ 5.5V |
    | 输入电压范围 | VI = 0V ~ VCC |
    | 高电平输入阈值 | VIH ≥ 2V |
    | 低电平输入阈值 | VIL ≤ 0.8V |
    | 工作温度范围 | -55°C ~ 125°C(54ACT16470);-40°C ~ 85°C(74ACT16470)|
    | 典型导通电流 | IOL = 24mA / IOH = -24mA |
    | 最大钳位电流 | IIK ≤ ±20mA / IOK ≤ ±50mA |
    | 最大输出电压 | VOL ≤ 0.44V / VOH ≥ 3.8V(VCC=5V) |
    | 封装形式 | 宽体扁平(WD)与小型封装(DL) |

    产品特点和优势


    1. 双通道设计:支持A→B和B→A方向的数据流通,适用于多种复杂电路结构。
    2. 时序稳定性:采用高性能CMOS工艺,确保时钟频率最高可达55MHz。
    3. 强抗干扰能力:提供500mA的典型锁存免疫能力,可在高温环境中可靠运行。
    4. 高集成度:紧凑封装节省电路板空间,同时提高整体系统的可维护性。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:作为高速并行数据接口的构建模块,用于连接处理器与外部设备。
    - 多路复用系统:配合时钟同步技术,实现多个数据通道间的高效切换。
    使用建议:
    - 确保所有未使用的引脚被正确拉高或拉低,避免浮空状态引发不稳定现象。
    - 增加旁路电容靠近电源引脚,减少电磁干扰。
    - 在高温环境下工作时,需额外关注散热设计,建议搭配散热片或风扇。

    兼容性和支持


    - 兼容性:74ACT16470与标准TTL逻辑电平兼容,便于与传统设备互联。
    - 技术支持:Texas Instruments提供详尽的技术文档及在线客户支持服务,涵盖硬件调试和软件编程指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出无反应 | 检查时钟信号是否正常发送,调整上升沿触发时间。 |
    | 输入电平异常 | 确认供电电压是否稳定,确认输入信号幅值符合要求。 |
    | 数据传输错误 | 核对输入输出引脚配置,检查时钟频率是否超出限制。 |

    总结和推荐


    综合评价:
    74ACT16470/54ACT16470系列收发器凭借其卓越的性能、灵活的应用性和广泛的兼容性,成为现代电子系统设计的理想选择。其优秀的抗干扰能力和宽广的工作温度范围使其特别适合于恶劣环境下的应用。
    推荐结论:
    此产品非常适合需要高性能、高可靠性的场景,尤其是工业级、军事级以及汽车级应用中。强烈推荐给从事嵌入式开发或工业自动化领域的工程师们使用。

74ACT16470DL参数

参数
逻辑功能 -
最大工作供电电压 5.5V
输出类型 -
Iq-静态电流 -
元件数量 -
输出数量 -
每元件位数 -
极性 -
高电平输出电流 -
最小工作供电电压 4.5V
输入数量 -
输入类型 -
低电平输出电流 -
长*宽*高 18.41mm*7.49mm*2.59mm
通用封装 SSOP-56
安装方式 贴片安装
应用等级 工业级
包装方式 散装
