LMK01000ISQX/NOPB

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.15V 3.45V 1.6GHz QFN 贴片安装,黏合安装
供应商型号: LMK01000ISQX/NOPB
供应商: 云汉优选
标准整包数: 1

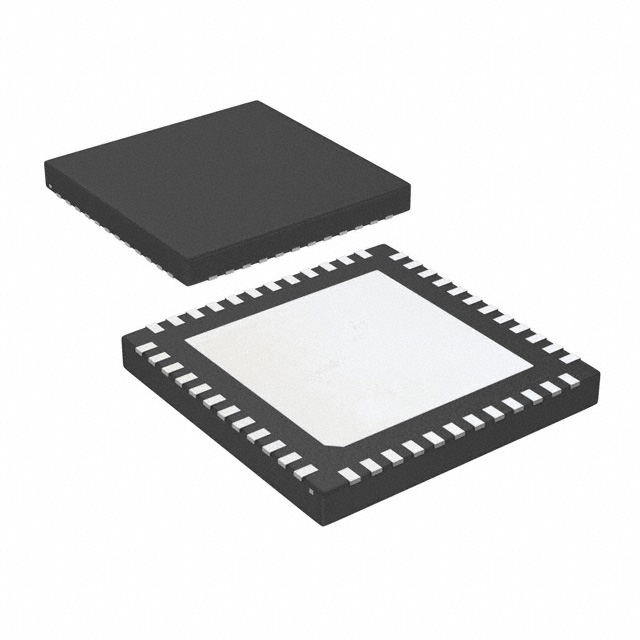

TEXAS INSTRUMENTS 时钟缓存器 LMK01000ISQX/NOPB

LMK01000ISQX/NOPB概述

    LMK01000 高性能时钟缓冲器、分频器和分配器

    产品简介


    LMK01000 家族 是一款高精度的高性能时钟缓冲器、分频器和分配器,适用于高达1.6GHz的频率范围。它能够提供卓越的噪声性能,设计为与LMK03000/LMK02000家族的时钟调节器引脚到引脚和外形尺寸兼容。此产品主要用于无线基础设施、医疗成像、有线通信、测试测量及军事/航空航天等领域。

    技术参数


    - 电源电压: 3.15至3.45V
    - 工作温度范围: -40°C 至 85°C
    - 输入电压: -0.3至(VCC + 0.3)V
    - 绝对最大额定值:
    - 存储温度范围: -65至150°C
    - 焊接温度(4秒): +260°C
    - 结温: 125°C
    - 推荐操作条件:
    - 电源电流 (ICC): 17.8mA(每通道)
    - 功耗电流: 40mA(包含电阻)
    - 输入电压范围: -13至5dBm
    - 输出电压摆幅: 200至965mV(依赖于配置)
    - 抖动: 30fs(100Hz至20MHz)
    - 输出延迟: 0.5/fCLKoutX 到 2250ps(取决于频率)
    - 功耗: 271mA(所有输出启用)

    产品特点和优势


    - 动态切换: 双时钟输入,允许用户在不同时钟域间灵活切换。
    - 高精度: 提供最佳的噪声性能,适合需要严格时钟同步的应用。
    - 多功能输出: 8个独立可编程输出通道,可以配置为LVDS或LVPECL格式。
    - 高灵活性: 支持外部同步,允许用户根据需求调整输出。

    应用案例和使用建议


    典型应用:
    - 无线基础设施的同步时钟分配
    - 医疗成像设备中的高速信号处理
    - 高速有线通信系统
    使用建议:
    - 在实际应用中,根据系统的具体要求选择合适的输出格式(LVDS或LVPECL)。
    - 使用AC耦合电容来确保时钟信号的稳定性,特别是在高频应用中。

    兼容性和支持


    兼容性:
    - 引脚与LMK03000/LMK02000系列兼容,便于升级或替代现有设备。
    - 支持MICROWIRE接口,方便软件配置。
    支持和服务:
    - TI提供了详尽的技术文档和在线支持资源。
    - 用户可通过官方技术支持热线获取进一步的帮助。

    常见问题与解决方案


    - 问题: 输出抖动较大。
    - 解决方案: 检查电源是否稳定,同时确保输入信号质量良好,且正确配置了输出延迟。
    - 问题: 输出无法正常切换。
    - 解决方案: 检查GOE(全局输出使能)和SYNC(同步)信号的状态,确认这些控制信号是否正确配置。

    总结和推荐


    综上所述,LMK01000是一款集成了高性能时钟缓冲、分频和分配功能的设备,适用于多种高精度应用场景。其引脚兼容性、强大的功能和易于配置的特点使其在市场上具备极强的竞争优势。强烈推荐在需要高精度时钟管理和信号同步的场合使用该产品。
    这篇文章详细介绍了LMK01000的特性、应用场景和技术细节,旨在帮助工程师更好地理解和应用这一产品。

LMK01000ISQX/NOPB参数

参数
最小工作供电电压 3.15V
最大工作供电电压 3.45V
输出信号类型 -
输出数量 8
最大传播延迟时间 -
最大输入频率 1.6GHz
差分 - 输入:输出
电路数 1
输入信号类型 -
7.15mm(Max)
48-WFQFN Exposed Pad
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMK01000ISQX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK01000ISQX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS LMK01000ISQX/NOPB LMK01000ISQX/NOPB数据手册

LMK01000ISQX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
