CDCLVP1102RGTT

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.375V 3.6V 0.45ns 2GHz QFN 贴片安装 3mm(长度)*900μm(高度)
供应商型号: CDCLVP1102RGTT
供应商: 云汉优选
标准整包数: 1

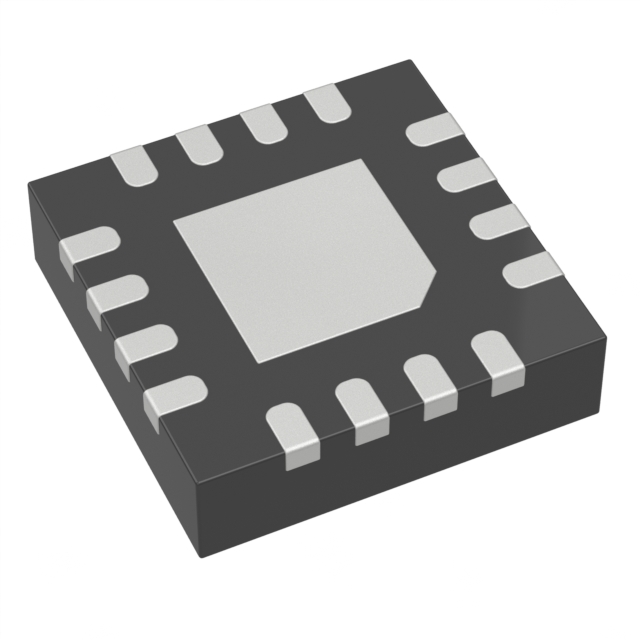

TEXAS INSTRUMENTS 时钟缓存器 CDCLVP1102RGTT

CDCLVP1102RGTT概述

    CDCLVP1102 高性能时钟缓冲器

    产品简介


    CDCLVP1102是一款高性能、低附加抖动的时钟缓冲器,能够从单个LVPECL、LVDS或LVCMOS输入中生成两个LVPECL输出副本,适用于各种通信应用。这款缓冲器的最大时钟频率可达2 GHz,整体附加抖动性能小于0.1 ps(RMS),从10 kHz到20 MHz范围内,最大输出偏移仅为10 ps,这使其成为高要求应用的理想选择。

    技术参数


    - 产品类型:双LVPECL输出时钟缓冲器
    - 主要功能:时钟信号分配
    - 工作频率:高达2 GHz
    - 抖动性能:最大附加抖动<0.1 ps(RMS),从10 kHz到20 MHz
    - 电压范围:2.375 V到3.6 V
    - 电源电流:最大核心电流消耗33 mA
    - 延迟时间:最大传播延迟450 ps
    - 输出偏移:最大输出偏移10 ps
    - 参考电压:LVPECL参考电压(VACREF)可提供给容性耦合输入对0

    产品特点和优势


    - 低抖动性能:CDCLVP1102具有出色的低附加抖动性能,适合高频应用。
    - 多功能接口:支持LVPECL、LVDS、LVCMOS/LVTTL输入,提供极大的灵活性。
    - 高可靠性:ESD保护超过2000 V,确保长期稳定运行。
    - 广泛应用:广泛应用于无线通讯、电信网络、医疗成像及测试测量设备等领域。

    应用案例和使用建议


    CDCLVP1102常用于高性能的数据通信和同步系统中。例如,在一个电信网络的主时钟分配方案中,它可以将时钟信号准确无误地传输至多个节点,保证信号的一致性和同步性。在实际应用中,为了获得最佳性能,建议采用差分模式以提高信号完整性。
    使用建议:
    - 确保输入信号的频率不超过2 GHz。
    - 在单端模式下使用时,应将参考电压VACREF连接到未使用的负输入引脚。
    - 为达到最高性能,推荐使用差分模式,并正确布线以减少干扰。

    兼容性和支持


    CDCLVP1102可以与其他符合LVPECL标准的设备良好兼容。德州仪器(Texas Instruments)提供全面的技术文档和支持服务,包括用户手册、设计指南和在线技术支持,帮助用户顺利集成和调试设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号不稳定 | 检查输入信号源,确保信号频率和幅度符合要求。 |
    | 输出信号失真严重 | 检查线路阻抗匹配和接地情况,避免信号反射和噪声干扰。 |
    | 电源电流过高 | 重新评估电源电压配置,确保电压在推荐范围内。 |

    总结和推荐


    综上所述,CDCLVP1102是一款具备高精度、低抖动、多功能特性的高性能时钟缓冲器。其卓越的性能使其非常适合用于要求严格的通信和同步系统。如果您的项目需要稳定的时钟信号处理能力,推荐选用CDCLVP1102作为关键组件。
    通过上述内容,我们希望您能对CDCLVP1102有一个全面的了解。如果您有任何疑问或需要进一步的帮助,请联系德州仪器的支持团队。

CDCLVP1102RGTT参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.6V
输入信号类型 -
最大输入频率 2GHz
输出信号类型 -
输出数量 2
最大传播延迟时间 0.45ns
电路数 1
差分 - 输入:输出
长*宽*高 3mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

CDCLVP1102RGTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CDCLVP1102RGTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS CDCLVP1102RGTT CDCLVP1102RGTT数据手册

CDCLVP1102RGTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
