LMK00804BQWRGTTQ1

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.135V 3.465V 2.5ns 350MHz QFN 贴片安装,黏合安装 3mm(长度)*1mm(高度)
供应商型号: 14M-LMK00804BQWRGTTQ1
供应商: 云汉优选
标准整包数: 1

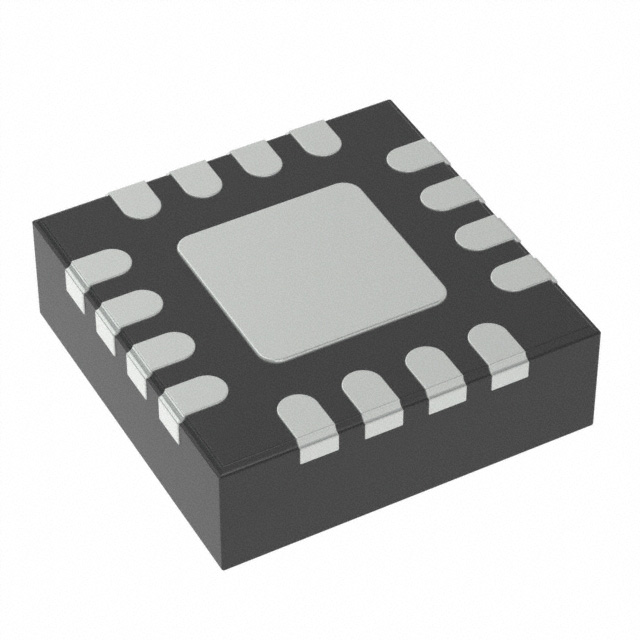

TEXAS INSTRUMENTS 时钟缓存器 LMK00804BQWRGTTQ1

LMK00804BQWRGTTQ1概述


    产品简介


    产品名称:LMK00804B-Q1
    产品类型:时钟扇出缓冲器和电平转换器
    主要功能:
    - 支持1至4个LVCMOS/LVTTL输出,支持1.5V至3.3V电压等级
    - 同步时钟使能输入
    - 内置LVCMOS/LVTTL直流电气特性和差分输入直流电气特性
    应用领域:
    - 先进驾驶员辅助系统(ADAS)
    - 前视长距离雷达
    - 中/短距离雷达
    - 超短距离雷达

    技术参数


    - 工作温度范围:–40°C 至 +125°C
    - 电源电压范围:
    - VDD:3.135V 至 3.465V
    - VDDO:根据选择的不同输出电压:1.5V、1.8V、2.5V 或 3.3V
    - 最大输出频率:350 MHz
    - 输出延时:1 ns(最小值)至 2.5 ns(典型值)
    - 输出倾斜时间:100 ps(最小值)至 600 ps(最大值)
    - 附加抖动:0.1 ps RMS(典型值)
    - 噪声底限:–168 dBc/Hz(典型值)
    - 输出偏差:35 ps(最大值)
    - 器件间偏差:550 ps(最大值)

    产品特点和优势


    - 可靠性高:AEC-Q100认证,确保在严苛环境下稳定运行。
    - 多功能性:可处理多种信号格式(LVPECL、LVDS、HCSL、SSTL、LVHSTL、LVCMOS/LVTTL)。
    - 低抖动:在350MHz频率下提供低至0.1ps的抖动,适合高性能应用。
    - 易用性:具有多种电源选项,简化设计并减少外部组件需求。

    应用案例和使用建议


    应用案例
    - 前视长距离雷达:利用该器件将参考时钟分配到多个接收器,提高系统的精度和分辨率。
    - 超短距离雷达:适用于需要高精度和低功耗的应用,例如智能家居中的传感系统。
    使用建议
    - 布局建议:建议尽量减小走线长度,以减少信号损失。建议采用100nF旁路电容连接到电源引脚。
    - 接地策略:良好的接地设计是关键,可以显著降低电磁干扰(EMI),提高整体性能。

    兼容性和支持


    - 兼容性:支持多种标准输入格式(LVPECL、LVDS、HCSL等),便于与其他标准信号源配合使用。
    - 技术支持:德州仪器(TI)提供详尽的技术文档、社区资源和售后服务,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题:如何正确连接VDD和VDDO?
    解答:VDD连接到主电源,VDDO连接到不同的输出电源,分别对应1.5V、1.8V、2.5V或3.3V。确保连接正确的电源,防止电源损坏。
    2. 问题:如何确定输出信号是否有效?
    解答:通过测量输出端的信号质量(如抖动、偏移等)来判断。推荐使用专门的测试设备进行信号完整性测试。

    总结和推荐


    综合评估:
    - LMK00804B-Q1是一款高性能的时钟扇出缓冲器和电平转换器,具有卓越的性能指标和广泛的适用范围。
    - 它能够满足先进驾驶员辅助系统(ADAS)中对高精度时钟分配的需求。
    推荐使用:
    - 推荐在ADAS系统中使用此器件,特别是涉及前视长距离雷达、中/短距离雷达及超短距离雷达的应用。此外,在需要高性能时钟分配的其他应用场景中也非常适用。

LMK00804BQWRGTTQ1参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
最大传播延迟时间 2.5ns
输出信号类型 -
差分 - 输入:输出 无,是
电路数 1
最大输入频率 350MHz
输出数量 4
输入信号类型 -
长*宽*高 3mm(长度)*1mm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LMK00804BQWRGTTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK00804BQWRGTTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS LMK00804BQWRGTTQ1 LMK00804BQWRGTTQ1数据手册

LMK00804BQWRGTTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 60.215
10+ ¥ 53.9613
30+ ¥ 47.3806
100+ ¥ 46.0645
300+ ¥ 44.301
1000+ ¥ 43.0107
库存: 237
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 60.21
