LMK1D1208PRHAT

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.71V 3.465V 2GHz QFN 贴片安装,黏合安装
供应商型号: LMK1D1208PRHAT
供应商: 国内现货
标准整包数: 1000

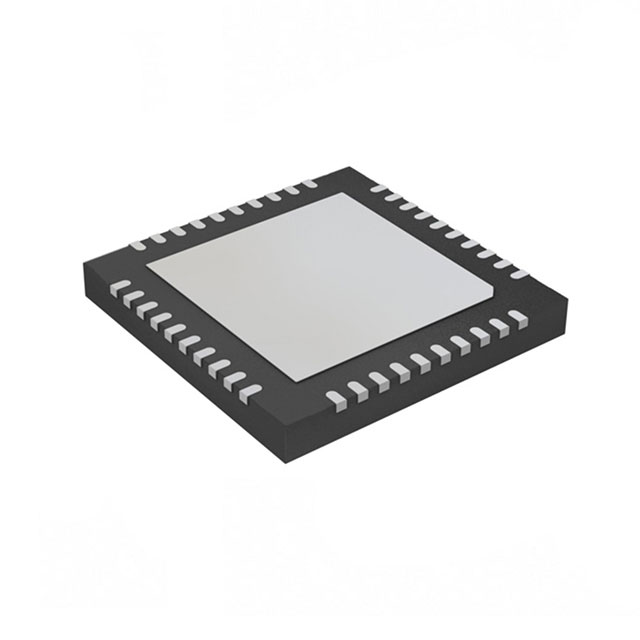

TEXAS INSTRUMENTS 时钟缓存器 LMK1D1208PRHAT

LMK1D1208PRHAT概述


    产品简介


    LMK1D1208P 是一款高性能的低附加抖动低压差分信号(LVDS)缓冲器,属于高精度时钟分配系列的一部分。它具有两个输入端口和八个输出端口,每个输出端口都可以独立控制。该器件适用于多种应用,包括电信和网络、医疗成像、测试与测量、无线基础设施、专业音频、视频及标牌显示系统。LMK1D1208P 可以在广泛的电压范围内工作,并具备多种功能,如硬件引脚控制输出使能/禁用、可选择的输入接口类型以及内置的安全功能,使其成为高性能系统的理想选择。

    技术参数


    - 工作频率:最高可达 2 GHz。
    - 输入端口:可以接收 LVDS、LVPECL、LVCMOS、HCSL 和 CML 等格式的信号。
    - 输出端口:八个 LVDS 差分输出对。
    - 电源电压:1.8 V / 2.5 V / 3.3 V ± 5%。
    - 输出使能:通过硬件引脚控制各输出端口的使能/禁用。
    - 输出摆幅:350 mV。
    - 环境温度范围:-40°C 到 105°C。
    - 封装尺寸:6.00 mm × 6.00 mm,40 引脚 VQFN 封装。

    产品特点和优势


    LMK1D1208P 的核心优势包括其低附加抖动、非常低的相位噪声底限(-164 dBc/Hz),以及非常低的传播延迟(< 575 ps)。每个输出端口可以通过独立的 OEx 引脚来控制使能状态,从而减少功耗。此外,该器件具有容性耦合输入所需的参考电压 VACREF,支持工业级温度范围,适合各种苛刻的应用环境。

    应用案例和使用建议


    应用案例:LMK1D1208P 常用于电信和网络设备中,作为时钟分配的关键组件。例如,在基站设备中,该器件可以确保多个时钟信号的稳定分布。此外,在医疗成像设备中,它也能提供稳定的时钟信号以保证图像处理的质量。
    使用建议:为了获得最佳性能,建议在设计电路板布局时注意电源线和地线的布局,以减少噪声干扰。同时,对于单端模式下的输入,应正确应用适当的偏置电压到未使用的负输入引脚。

    兼容性和支持


    LMK1D1208P 支持多种输入信号类型,包括 LVDS、LVPECL、LVCMOS、HCSL 和 CML,这意味着它可以广泛兼容不同的信号源。TI 提供了全面的技术文档和支持资源,包括详细的用户手册、应用指南和技术咨询热线,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    问题1:如何调整输出信号的幅度?
    - 解决方案:通过设置 AMPSEL 引脚来调整输出信号的幅度。不同电压下有不同的默认值,请参考数据手册中的表格进行配置。
    问题2:如何确保所有输出端口的信号同步?
    - 解决方案:需确保各输出通道的 OEx 引脚配置一致,并且在 PCB 布局时尽量保持走线长度一致以减少传输延迟。

    总结和推荐


    总体来看,LMK1D1208P 在时钟缓冲领域表现出色,特别适合需要高精度、低抖动和宽温度范围的应用场景。其独特的输出控制能力和广泛的兼容性使得它在市场上具有很强的竞争力。对于要求严格的时钟分配任务,推荐使用 LMK1D1208P。该产品为各类高可靠性、高性能需求提供了可靠的选择。

LMK1D1208PRHAT参数

参数
最小工作供电电压 1.71V
最大工作供电电压 3.465V
输出信号类型 -
最大传播延迟时间 -
最大输入频率 2GHz
输入信号类型 -
电路数 1
输出数量 8
差分 - 输入:输出
40-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMK1D1208PRHAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
