LMK04131SQE/NOPB

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 3.15V 3.45V 1.08GHz QFN 贴片安装,黏合安装
供应商型号: LMK04131SQE/NOPB
供应商: 国内现货
标准整包数: 1000

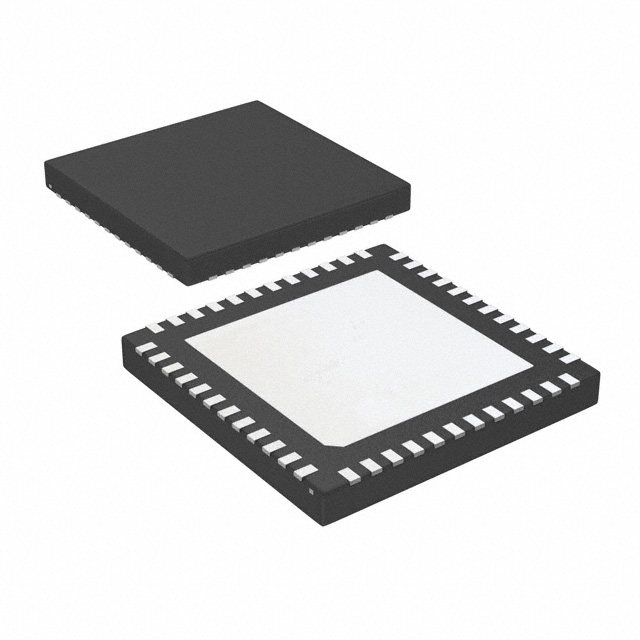

TEXAS INSTRUMENTS 锁相环 LMK04131SQE/NOPB

LMK04131SQE/NOPB概述


    产品简介


    产品类型:
    LMK04100 家族属于精密时钟调理器(Precision Clock Conditioners),它具备级联锁相环(Cascaded PLL)架构,能实现时钟频率的清洁、倍增和分发,而无需高成本的VCXO模块。
    主要功能:
    - 具备冗余参考输入,并能检测信号丢失。
    - 自动和手动选择参考时钟输入。
    - 支持高达100 MHz的相位检测器速率。
    - 内置电压控制振荡器(VCO)。
    - 生成5个低抖动时钟,输出格式支持LVPECL、LVDS 和 LVCMOS。
    应用领域:
    - 多载波/多模式/多频带2G/3G/4G基站。
    - 基站扩展器。
    - 高速模数转换器时钟。
    - 光传输网络。
    - 广播视频及HDTV。
    - 串行ATA。

    技术参数


    工作环境:
    - 工作温度范围:-40°C 至 85°C。
    - 存储温度范围:-65°C 至 150°C。
    供电参数:
    - 供电电压范围:3.15 V 至 3.45 V。
    - 最大存储温度下的引线焊接温度:+260°C。
    - 最大结温:125°C。
    电气特性:
    - 电源电流:在所有时钟启用且Fout关闭的情况下,供应电流典型值为380 mA(LMK04100/01/02),435 mA(LMK04110/11/31/33)。
    - 输入时钟频率范围:手动选择模式下0.001 MHz 至 400 MHz;自动切换模式下1 MHz 至 400 MHz。
    - PLL1相位检测器频率:40 MHz。
    - PLL2参考输入频率:250 MHz(ENPLL2REF=0)和50 MHz(ENPLL2REF=1)。

    产品特点和优势


    特点:
    - 级联锁相环架构提供更高的可靠性。
    - 支持多种输出格式,满足不同的应用需求。
    - 集成VCO,简化系统设计。
    - 支持多达5个独立通道,适合复杂系统的时钟分配。
    优势:
    - 高精度时钟调理,显著降低系统时钟抖动。
    - 宽泛的工作频率范围,适应多种应用环境。
    - 易于配置和使用,减少开发时间。

    应用案例和使用建议


    应用案例:
    - 在无线通信基站中,用于时钟频率同步。
    - 在高速数据采集系统中,作为主时钟源。
    - 在高清视频处理系统中,确保信号的一致性。
    使用建议:
    - 确保输入时钟频率在规定的范围内,避免因输入频率过高而导致电路损坏。
    - 采用差分输入(如LVDS和LVPECL),以增强抗干扰能力。
    - 使用合适的旁路电容来确保电源稳定性。

    兼容性和支持


    兼容性:
    - 支持多种接口标准,包括Microwire (SPI)编程接口。
    - 输出格式支持LVPECL、LVDS和LVCMOS。
    支持:
    - TI公司提供详尽的技术文档和支持服务,帮助用户快速解决使用过程中的问题。
    - 可以通过TI官方网站申请样品并获得技术支持。

    常见问题与解决方案


    常见问题:
    - 输入时钟频率超出限制导致电路不稳定。
    - 电源电压不在规定范围内。
    - 输出信号不符合预期。
    解决方案:
    - 检查输入时钟频率,调整到合适的范围。
    - 重新检查电源电压,确保其符合规范。
    - 检查电源稳定性和接地情况,确保输出信号正常。

    总结和推荐


    综合评估:
    - LMK04100家族是高可靠性的精密时钟调理器,具有宽泛的工作频率范围和高精度时钟清洁能力。
    - 具备良好的兼容性,能够与各种设备接口兼容。
    - 在多种应用领域表现优异,尤其适用于需要高精度时钟的场合。
    推荐:
    强烈推荐在需要高精度时钟的系统中使用LMK04100家族时钟调理器。该产品不仅可以提供稳定的时钟信号,还能显著提高系统的整体性能。

LMK04131SQE/NOPB参数

参数
PLL-锁相环
最大输入频率 1.08GHz
最大工作供电电压 3.45V
最小工作供电电压 3.15V
7.15mm(Max)
48-WFQFN Exposed Pad
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LMK04131SQE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK04131SQE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁相环 TEXAS INSTRUMENTS LMK04131SQE/NOPB LMK04131SQE/NOPB数据手册

LMK04131SQE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
