ULN2803ADWRG4

产品分类: 三极管(BJT)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.6V@ 500µA,350mA 8 NPN Darlington 30V 50V 500mA SOIC-18 贴片安装
供应商型号: ZT-ULN2803ADWRG4
供应商: 海外现货
标准整包数: 1

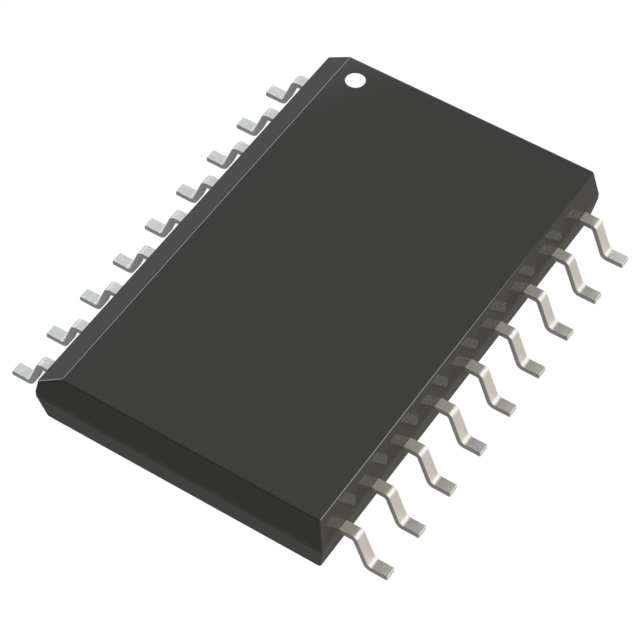

TEXAS INSTRUMENTS 三极管(BJT) ULN2803ADWRG4

ULN2803ADWRG4概述


    产品简介


    基本介绍
    ULN2803A 是由德州仪器(Texas Instruments)生产的高压、大电流达林顿晶体管阵列。该产品包含八组NPN达林顿对,这些达林顿对具有高电压输出特性,并内置了用于开关电感负载的续流二极管。每一组达林顿对的集电极电流额定值为500mA。此产品可广泛应用于多种领域,如继电器驱动、电机控制等。

    技术参数


    - 绝对最大额定值
    - 集电极-发射极电压:50V
    - 输入电压:30V
    - 最大集电极峰值电流:500mA
    - 输出钳位电流:500mA
    - 最高结温:150°C
    - 存储温度范围:-65°C至150°C
    - 推荐操作条件
    - 集电极-发射极电压:0至50V
    - 环境温度:-40°C至85°C
    - 电气特性
    - 集电极截止电流:50μA
    - 关断状态输入电流:50至65μA
    - 输入电流:0.93至1.35mA
    - 输入电压:2.4至3V(根据电流不同)
    - 集电极-发射极饱和电压:0.9至1.6V
    - 续流二极管反向电流:50μA
    - 续流二极管正向电压:1.7至2V
    - 输入电容:15至25pF
    - 切换特性
    - 传播延迟时间:低到高电平输出,130ns;高到低电平输出,20ns
    - 高电平输出电压:50V电源,300mA负载下,下降20mV

    产品特点和优势


    - 大电流处理能力:每个达林顿对的额定电流为500mA,适合需要大电流的应用。
    - 高电压输出:最高可承受50V电压,适用于多种高压环境。
    - 内部保护机制:内置钳位二极管,可以有效抑制反向电压,保护设备免受损害。
    - 兼容性强:支持多种逻辑输入,可以直接与TTL或5V CMOS设备连接。
    - 集成度高:集成8个达林顿对,单芯片即可实现多个通道的驱动。

    应用案例和使用建议


    应用场景
    - 继电器驱动:可以用来驱动多种类型的继电器,满足不同场合的需求。
    - 电机控制:适用于步进电机、直流电机等多种电机的驱动。
    - 显示屏驱动:可用于LED和气体放电显示器的驱动。
    - IP摄像头:可用于摄像头中继电器和LED的驱动。
    - 空调阀和LED点阵显示:适用于各种自动化控制系统。
    使用建议
    - 在驱动电感负载时,务必确保电源电压和负载电阻匹配正确,以避免过大的电流冲击。
    - 在高电流应用中,需注意散热问题,合理布局散热片或采用外部散热措施。
    - 对于长时间工作的场景,应定期监测设备的温度,确保其不超过安全阈值。

    兼容性和支持


    - 兼容性:ULN2803A可以与各种标准逻辑电路和电源配合使用,具备良好的兼容性。
    - 支持与维护:德州仪器提供详尽的技术文档和支持服务,包括接收文档更新通知、社区资源和技术支持热线等。

    常见问题与解决方案


    - 问题1:如何正确接线?
    - 解决办法:参照技术手册中的布线图和典型应用示例,确保所有连接正确无误。
    - 问题2:设备温度过高怎么办?
    - 解决办法:增加散热措施,如安装散热片或使用外置冷却系统,并保证良好的空气流通。
    - 问题3:输出电压不稳怎么办?
    - 解决办法:检查负载电阻是否符合设计要求,必要时调整电源电压。

    总结和推荐



    总结


    ULN2803A作为一款高电流、高压达林顿晶体管阵列,在多个应用领域表现出色。它具有强大的电流处理能力和广泛的适用性,且内置保护机制,可以有效延长设备寿命。同时,德州仪器提供了全面的技术支持和服务,保证用户能够轻松上手并解决问题。
    推荐
    鉴于其出色的性能和可靠性,我们强烈推荐使用ULN2803A。对于需要处理大电流和高电压的应用场景,该产品无疑是一个理想的选择。

ULN2803ADWRG4参数

参数
集电极电流 500mA
最大集电极发射极饱和电压 1.6V@ 500µA,350mA
集电极截止电流 -
晶体管类型 8 NPN Darlington
不同 Ib,Ic 时的 Vce 最大饱和值 1.6V@ 500µA,350mA
最大功率耗散 -
VCEO-集电极-发射极最大电压 50V
配置 octal
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 30V
11.75mm(Max)
7.6mm(Max)
2.65mm(Max)
通用封装 SOIC-18
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

ULN2803ADWRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ULN2803ADWRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 三极管(BJT) TEXAS INSTRUMENTS ULN2803ADWRG4 ULN2803ADWRG4数据手册

ULN2803ADWRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
