74ACT11374DBLE

厂牌: TEXAS INSTRUMENTS
产品描述: 非反相 三态 8 5.5V 24mA CMOS TTL -24mA SSOP-24 贴片安装 8.2mm*5.3mm*1.95mm
供应商型号: CY-74ACT11374DBLE
供应商: Avnet
标准整包数: 1

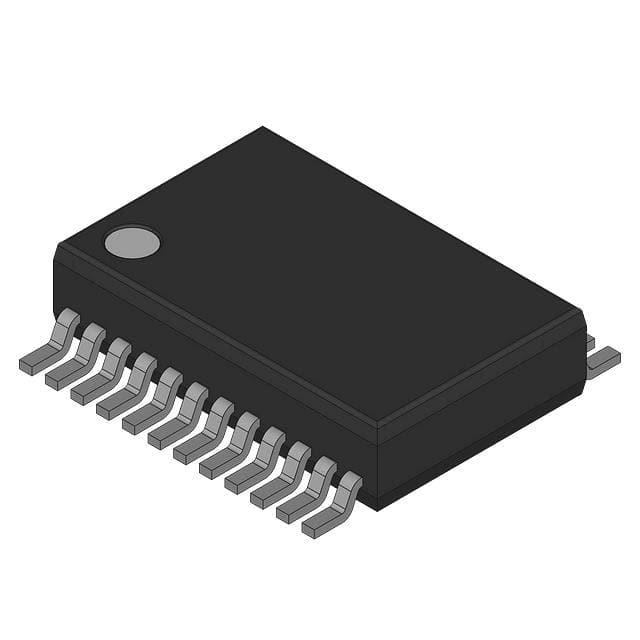

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT11374DBLE

74ACT11374DBLE概述

    74ACT11374 八位边沿触发D型触发器的技术手册

    1. 产品简介


    74ACT11374是一款八位边沿触发D型触发器,具有三态输出,专为驱动高容性或低阻抗负载设计。其核心特性包括:八个独立的D型触发器封装在一个芯片内、三态输出设计用于总线驱动、并行访问功能便于加载数据、输入与TTL电压兼容,以及中心引脚配置(VCC和GND)有效降低高速开关噪声。此外,74ACT11374采用EPIC(增强性能植入式CMOS)工艺制造,适用于缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器等领域。

    2. 技术参数


    - 输入电压范围: -0.5 V 至 VCC + 0.5 V
    - 输出电压范围: -0.5 V 至 VCC + 0.5 V
    - 供电电压范围: 4.5 V 至 5.5 V
    - 逻辑门限: VIH = 2 V, VIL = 0.8 V
    - 输出电流能力: ±50 mA(高低电平输出)
    - 功率耗散: 1.7 W(SOIC-DW封装,TA = 25°C时)
    - 工作温度范围: -40°C 至 85°C
    - 时钟频率: 0 至 55 MHz

    3. 产品特点和优势


    74ACT11374的主要优势体现在其高性能和多功能性:
    - 高稳定性: 提供500 mA的典型闩锁免疫能力,确保在高温环境下稳定运行。
    - 高性能: 采用EPIC工艺,结合三态输出设计,非常适合现代电子系统中的多总线接口需求。
    - 灵活性: 支持并行加载功能,提升整体设计效率。
    - 广泛适用性: 高度兼容TTL标准,适合多种应用场景。

    4. 应用案例和使用建议


    74ACT11374的应用场景主要包括但不限于以下领域:
    - 缓冲寄存器:用于减少信号失真和延迟。
    - 总线驱动器:能够同时驱动多个总线节点,优化系统性能。
    - 存储系统:适合作为工作寄存器使用。
    - 建议:在使用过程中,确保供电电压稳定在4.5 V至5.5 V之间,避免超过绝对最大额定值以延长使用寿命。针对高容性负载,在输出使能时需要合理规划布局以防止信号干扰。

    5. 兼容性和支持


    - 兼容性: 74ACT11374与多种主流接口标准兼容,便于集成到现有电路设计中。
    - 技术支持: Texas Instruments提供详尽的技术文档和支持服务,包括常见问题解答和应用指南。

    6. 常见问题与解决方案


    1. 问: 如何防止输出过载?
    答: 使用外部电阻限制电流,避免输出进入高电流状态。
    2. 问: 为什么时钟信号不稳定?
    答: 检查输入电路设计,确保时钟信号上升时间不超过10 ns/V,并满足设置和保持时间要求。
    3. 问: 温度过高影响表现怎么办?
    答: 使用散热片或优化PCB设计来提高散热效果,确保工作温度符合规范。

    7. 总结和推荐


    综上所述,74ACT11374是一款高性能且高度可靠的电子元器件,非常适合在现代数字电路中作为关键组件使用。其三态输出设计、并行加载能力和良好的热稳定性使其在市场上具有强大竞争力。对于需要高速、高效处理的复杂系统,我们强烈推荐使用此产品。无论是研发还是批量生产,74ACT11374都将是您的理想选择。

74ACT11374DBLE参数

参数
低电平输出电流 24mA
高电平输出电流 -24mA
元件数量 -
每元件位数 -
输入类型 TTL
输入数量 -
Iq-静态电流 -
输出数量 8
最小工作供电电压 -
极性 非反相
逻辑功能 CMOS
最大工作供电电压 5.5V
输出类型 三态
长*宽*高 8.2mm*5.3mm*1.95mm
通用封装 SSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 散装

74ACT11374DBLE厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ACT11374DBLE数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ACT11374DBLE 74ACT11374DBLE数据手册

74ACT11374DBLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6513 ¥ 5.6047
300+ $ 0.6454 ¥ 5.5543
500+ $ 0.6394 ¥ 5.5038
1000+ $ 0.6215 ¥ 5.2513
5000+ $ 0.6215 ¥ 5.2513
库存: 957
起订量: 179 增量: 1
交货地:
最小起订量为:100
合计: ¥ 560.47
