CD74FCT821AEN

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 7.5ns 非反相 5.25V CMOS FCT 单端 -15mA PDIP-24 通孔安装 31.64mm*6.73mm*4.57mm
供应商型号: 25E-CD74FCT821AEN
供应商: 国内现货
标准整包数: 1

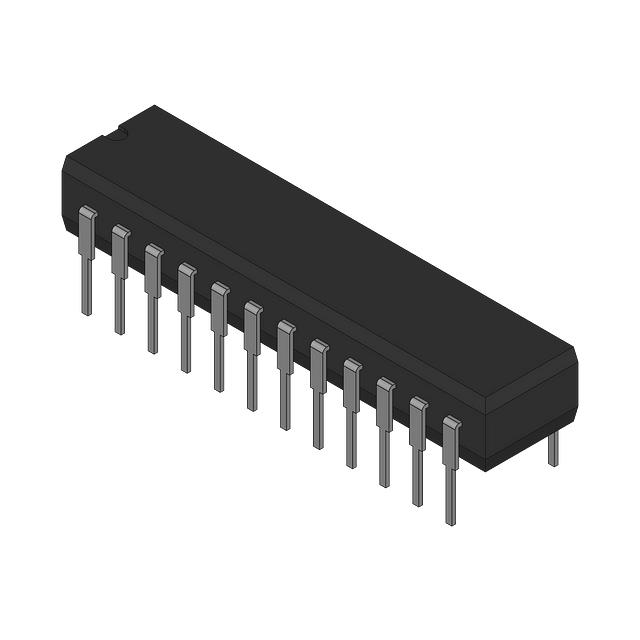

TEXAS INSTRUMENTS 触发器 CD74FCT821AEN

CD74FCT821AEN概述

    CD74FCT821A 技术手册解析

    产品简介


    CD74FCT821A 是一款采用 BiCMOS 技术设计的 10 位总线接口触发器(Flip-Flop),专为驱动高度容性或低阻抗负载而优化。它特别适用于更宽的地址/数据路径或带奇偶校验功能的双向总线驱动器、工作寄存器和 I/O 端口的实现。这种芯片以其低静态功耗和高性能切换能力著称,非常适合需要高速信号处理的应用场景。

    技术参数


    以下列出了 CD74FCT821A 的关键技术规格:
    - 电源电压范围:4.75 V 至 5.25 V
    - 输入高电平电压:≥ 2 V
    - 输入低电平电压:≤ 0.8 V
    - 输出高电平电压(VOL):0.55 V 最大值
    - 输出低电平电压(VOH):2.4 V 最小值
    - 输出电流:最大低电平输出电流(IOL)为 48 mA,最大高电平输出电流(IOH)为 -15 mA
    - 封装选项:塑料小外形 (M) 和标准塑料双列直插 (EN) 封装

    产品特点和优势


    - 低功耗设计:采用小型几何 BiCMOS 工艺,减少了功耗并增强了可靠性。
    - 缓冲输入和非反相输出:确保数据的稳定传输和输出信号质量。
    - 3-态输出:能够灵活控制输出状态,适应多种复杂电路设计需求。
    - 快速切换速度:支持高达 70 MHz 的时钟频率,具有优异的切换性能。
    - 电磁干扰抑制:通过限制输出摆幅(0 V 至 3.7 V),有效降低电磁干扰和电源纹波。

    应用案例和使用建议


    CD74FCT821A 常用于以下场景:
    1. 存储器扩展:适用于需要增加内存容量的系统。
    2. 总线接口:如 PC 系统中的地址/数据总线驱动。
    3. I/O 扩展:支持额外的 I/O 接口连接。
    使用建议:
    - 确保所有未使用的输入引脚被拉到 VCC 或 GND 上,以避免不稳定的逻辑状态。
    - 在高速切换场景下,考虑添加去耦电容以进一步减少噪声。

    兼容性和支持


    该产品兼容多种主流工业标准接口,并提供了详细的参考设计文档和技术支持。用户可以联系 Texas Instruments 获取更多关于产品生命周期、环保要求和支持服务的信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出状态异常 | 检查是否正确配置输入信号,特别是 OE 引脚状态。 |
    | 功耗过高 | 确认供电电压是否超出推荐范围 |
    | 输出电压不符合预期 | 检查外围电路是否存在短路或过载现象 |

    总结和推荐


    CD74FCT821A 是一款功能强大且性能可靠的电子元器件,特别适合需要高集成度、低功耗和高可靠性的应用场景。其快速切换能力和低电磁干扰特性使其成为高性能数字电路的理想选择。强烈推荐在需要 10 位数据宽度和三态输出的系统中使用此芯片。无论是从性价比还是技术指标来看,它都是一款值得信赖的产品。

CD74FCT821AEN参数

参数
时钟频率 -
低电平输出电流 -
高电平输出电流 -15mA
输出类型 -
逻辑系列 FCT
传播延迟时间 7.5ns
最大工作供电电压 5.25V
元件数量 -
触发器类型 -
输入电容 -
极性 非反相
逻辑功能 CMOS
输入类型 单端
Iq-静态电流 -
最小工作供电电压 -
长*宽*高 31.64mm*6.73mm*4.57mm
通用封装 PDIP-24
安装方式 通孔安装
包装方式 散装

CD74FCT821AEN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD74FCT821AEN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS CD74FCT821AEN CD74FCT821AEN数据手册

CD74FCT821AEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
