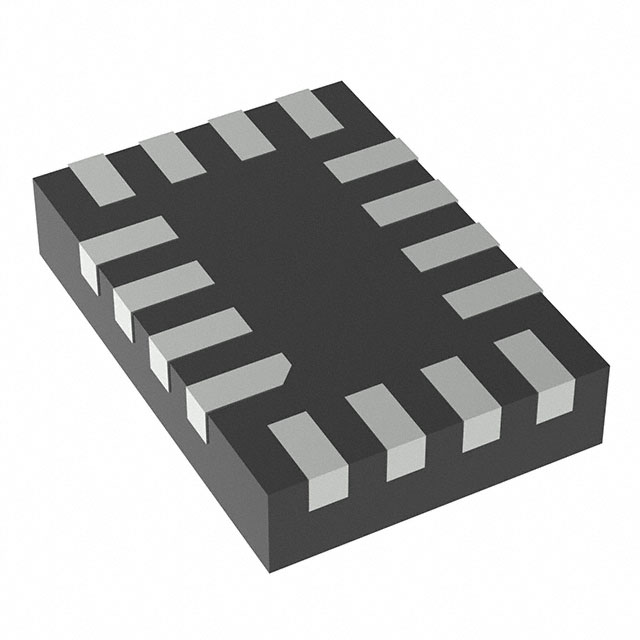

74AVCH4T245RSVR-NT

厂牌: TEXAS INSTRUMENTS
产品描述: 三态 2 4 800mV 3.6V 12mA Translation Transceiver 12mA QFN 贴片安装,黏合安装 2.6mm*1.8mm*550μm
供应商型号: 74AVCH4T245RSVR-NT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74AVCH4T245RSVR-NT

74AVCH4T245RSVR-NT概述


    产品简介


    SN74AVCH4T245:4位双供电总线收发器
    SN74AVCH4T245是一款非反相四位总线收发器,采用了两个独立可配置的电源轨设计。该器件的主要功能包括双向数据传输、电压转换和三态输出控制。它广泛应用于个人电子产品、工业、企业通信和电信领域。

    技术参数


    - 电源电压范围:VCCA: 1.2V 至 3.6V, VCCB: 1.2V 至 3.6V
    - 最大数据传输速率:
    - 1.8V 至 3.3V 转换时为 380 Mbps
    - <1.8V 至 3.3V 转换时为 200 Mbps
    - 转换至 2.5V 或 1.8V 时为 200 Mbps
    - 转换至 1.5V 时为 150 Mbps
    - 转换至 1.2V 时为 100 Mbps
    - 逻辑电平参考:VIH/VIL 电平以 VCCA 为基准
    - 钳位电流:输入钳位电流:-50mA;输出钳位电流:-50mA
    - 热阻:RθJA: 37.5°C/W(UQFN)
    - 封装尺寸:
    - UQFN: 1.80mm x 2.60mm
    - VQFN: 3.50mm x 4.00mm
    - TVSOP: 4.40mm x 3.60mm
    - TSSOP: 4.40mm x 5.00mm
    - SOIC: 3.91mm x 9.90mm

    产品特点和优势


    - 双电源轨设计:每个端口可以独立工作在1.2V到3.6V范围内,适应多种低电压环境。
    - 高数据传输率:最高可达380 Mbps,适合高速通信。
    - 双向数据传输:能够灵活实现双向数据通信。
    - 三态输出控制:可以通过控制引脚实现输出端的使能和禁用,减少电流回流。
    - 集成保护:具备ESD保护和闩锁性能,确保设备在极端条件下的稳定性。
    - 低功耗模式:支持部分断电模式操作,有效降低能耗。

    应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑中,用于多协议之间的信号转换。
    - 在服务器和网络设备中,用于不同电压域间的高效数据传输。
    使用建议:
    - 当需要实现跨不同电压域的数据通信时,可选择SN74AVCH4T245作为关键组件。
    - 需要根据具体的应用场景,合理选择合适的电源电压,以确保最佳性能。
    - 在设计PCB布局时,尽量缩短信号路径,减少干扰,保证数据传输的稳定性和可靠性。

    兼容性和支持


    SN74AVCH4T245支持多种封装形式,包括UQFN、VQFN、TVSOP、TSSOP和SOIC。其广泛的兼容性使得它可以轻松集成到现有的电路设计中。此外,德州仪器提供了详尽的技术文档和支持服务,包括应用指南、设计工具和社区论坛,帮助工程师更好地理解和使用该器件。

    常见问题与解决方案


    1. 问题:如何设置VCCA和VCCB的电源电压?
    - 解决方案:查阅技术手册中的推荐操作条件,确保VCCA和VCCB的电压均在1.2V到3.6V之间。
    2. 问题:如何确保设备在电源上电或下电过程中的高阻态?
    - 解决方案:通过将OE引脚连接到VCCA并通过一个拉高电阻来实现。最小电阻值取决于驱动器的电流吸收能力。
    3. 问题:当设备处于部分断电模式时,如何防止反向电流?
    - 解决方案:通过启用Ioff电路,自动禁用输出,防止反向电流回流。

    总结和推荐


    SN74AVCH4T245是一款高性能的四通道双向总线收发器,适用于各种低电压应用场景。其独特的双电源轨设计和高效的数据传输能力使其在市场上具有显著的竞争优势。在个人电子产品、工业设备和通信系统中有着广泛的应用前景。综合来看,我们强烈推荐此款产品,特别是在需要进行电压转换和高数据速率通信的场合。

74AVCH4T245RSVR-NT参数

参数
输出数量 -
每元件位数 4
输入数量 -
极性 -
最小工作供电电压 800mV
输出类型 三态
输入类型 -
最大工作供电电压 3.6V
Iq-静态电流 -
低电平输出电流 12mA
逻辑功能 Translation Transceiver
元件数量 2
高电平输出电流 12mA
长*宽*高 2.6mm*1.8mm*550μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
