JM38510/32803BRA

厂牌: TEXAS INSTRUMENTS
产品描述: 非反相 三态 1 8 4.5V 5.5V 12mA Non-Inverting,Transceiver 12mA CDIP-20 通孔安装
供应商型号: JM38510/32803BRA
供应商: 云汉优选
标准整包数: 1

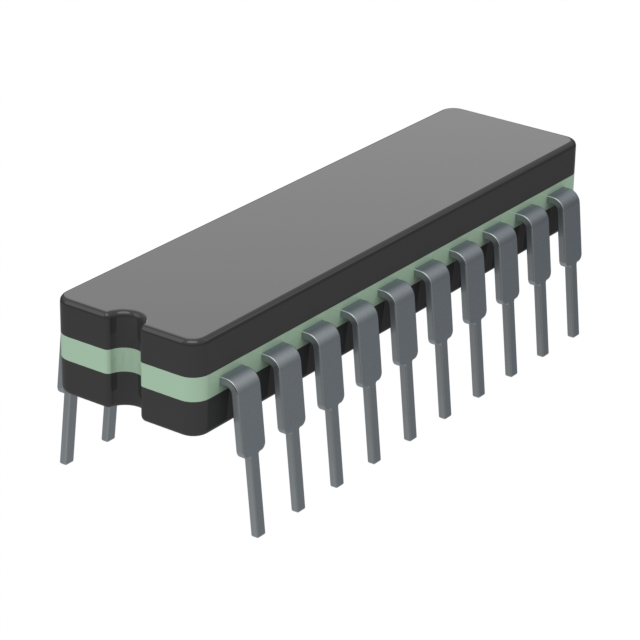

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 JM38510/32803BRA

JM38510/32803BRA概述


    产品简介




    SNx4LS245 Octal Bus Transceivers With 3-State Outputs

    SNx4LS245是一款八位双向总线收发器,具有三态输出。该器件设计用于数据总线的异步双向通信,广泛应用于多种领域,如楼宇自动化、电子POS系统、工厂自动化与控制以及测试与测量。通过方向控制(DIR)输入和输出使能(OE)输入,可以灵活控制数据传输方向及总线隔离。


    技术参数




    - 封装信息
    - SN54LS245J: CDIP (20),24.20 mm × 6.92 mm
    - SN54LS245W: CFP (20),7.02 mm × 13.72 mm
    - SN54LS245FK: LCCC (20),8.89 mm × 8.89 mm
    - SN74LS245DB: SSOP (20),7.20 mm × 5.30 mm
    - SN74LS245DW: SOIC (20),12.80 mm × 7.50 mm
    - SN74LS245N: PDIP (20),24.33 mm × 6.35 mm
    - SN74LS245NS: SO (20),12.60 mm × 5.30 mm

    - 电气特性
    - 输入电压范围:VI = 0.7V(SN54LS245),VI = 0.8V(SN74LS245)
    - 输出电压:VOL ≤ 0.4V(SN54LS245),VOL ≤ 0.5V(SN74LS245),VOH ≥ 2.4V
    - 电源电压范围:SN54LS245:4.5V - 5.5V;SN74LS245:4.75V - 5.25V
    - 最大输入电流:II = 0.1mA
    - 最大短路输出电流:ISC = -225mA

    - 工作环境
    - 运行温度范围:SN54LS245:-55°C - 125°C;SN74LS245:0°C - 70°C
    - 存储温度范围:-65°C - 150°C


    产品特点和优势




    1. 三态输出:能够直接驱动总线线路,所有输出可以通过OE引脚置为高阻抗状态。
    2. PNP输入:减少了总线线路上的直流负载。
    3. 内置滞回特性:提高了噪声容限,确保了信号的稳定传输。
    4. 快速传播延迟:典型传播延迟时间仅为8纳秒,适合高速数据传输需求。


    应用案例和使用建议




    - 典型应用:该器件常用于驱动扁平电缆或背板总线,特别是在楼宇自动化和工厂自动化系统中。
    - 使用建议:需注意避免总线争用,因为该器件可能超过最大电流限制。高驱动能力会产生快速边缘信号,在轻负载下可能导致振铃效应,因此在布线和负载条件下需要考虑预防措施。


    兼容性和支持




    - 兼容性:SNx4LS245与各种类型的MCU、FPGA和CPU兼容,可作为主设备或从设备使用。
    - 支持:德州仪器提供了丰富的技术支持文档和社区资源,帮助客户更好地理解和使用该器件。


    常见问题与解决方案




    1. Q:如何避免总线争用?
    - A: 设计时应注意输出使能控制,并根据数据手册的要求合理配置电源电压和输入信号。

    2. Q:如何处理振铃效应?
    - A: 在布线时采用适当的走线策略和去耦电容来抑制振铃效应。


    总结和推荐




    综上所述,SNx4LS245是一款高性能的八位双向总线收发器,具备优良的电气特性和低功耗特性。它在各种工业应用中表现出色,推荐用于需要高性能总线通信的应用场景。如果您正在寻找一种可靠且高效的总线收发器解决方案,SNx4LS245将是您的理想选择。

JM38510/32803BRA参数

参数
输出数量 -
逻辑功能 Non-Inverting,Transceiver
最小工作供电电压 4.5V
高电平输出电流 12mA
最大工作供电电压 5.5V
输出类型 三态
极性 非反相
输入类型 -
输入数量 -
元件数量 1
每元件位数 8
Iq-静态电流 -
低电平输出电流 12mA
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-20
安装方式 通孔安装
应用等级 军用级
包装方式 管装

JM38510/32803BRA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/32803BRA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS JM38510/32803BRA JM38510/32803BRA数据手册

JM38510/32803BRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 115.0038
3000+ ¥ 112.1988
6000+ ¥ 108.4588
库存: 12748
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 115003.8
