CY74FCT163244CPVC

厂牌: TEXAS INSTRUMENTS
产品描述: 100nA 非反相 三态 16 16 2.7V 3.6V 24mA Buffer,CMOS,Line Driver -24mA SSOP-48 导线安装,贴片安装 15.88mm*7.49mm*2.59mm
供应商型号: CY-CY74FCT163244CPVC
供应商: Avnet
标准整包数: 1

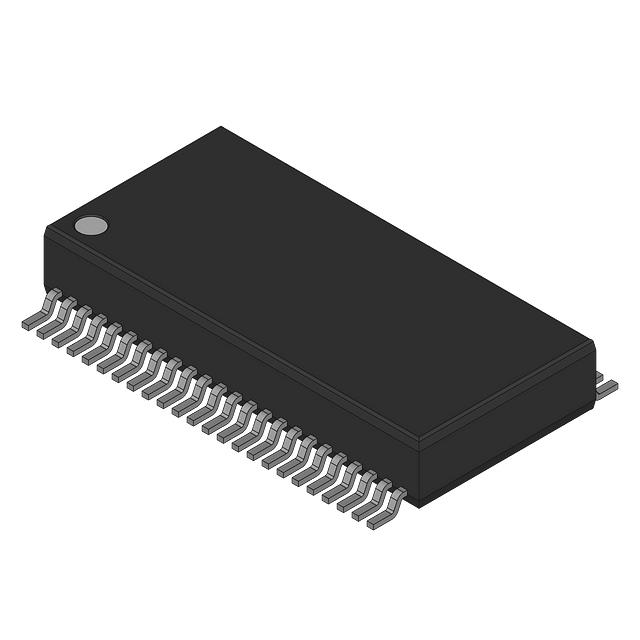

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 CY74FCT163244CPVC

CY74FCT163244CPVC概述

    # 16-Bit Buffers/Line Drivers 技术手册

    产品简介


    CY74FCT163244 和 CY74FCT163H244 是德州仪器(Texas Instruments)提供的高性能电子元器件,属于16位缓冲器/线路驱动器系列。它们设计用于内存驱动、时钟驱动或其他总线接口应用,尤其适用于需要高速和低功耗的应用场景。这两款器件具有强大的三态控制能力,可实现4位、8位或16位操作,广泛应用于计算机、通信和消费电子等领域。

    技术参数


    基本规格
    - 供电电压范围: 2.7V 至 3.6V
    - 工业温度范围: –40°C 至 +85°C
    - 输出驱动能力: 24 mA 平衡驱动输出
    - 输入保护: 5V 耐受输入和输出
    - 传播延迟: 4.1 ns(典型值)
    特性参数
    - 低功耗: 针对LCX和LPT家族的低功耗、引脚兼容替代品
    - 边缘速率控制电路: 减少噪声
    - 静电放电保护: ESD(HBM)> 2000V
    - 引脚兼容性: TSSOP(19.6-mil pitch)或 SSOP(25-mil pitch)
    输入输出特性
    - 输入高电平电压: ≥ 2.0V
    - 输入低电平电压: ≤ 0.8V
    - 输入滞回电压: 100 mV
    - 输出高电平电压: ≥ VCC – 0.2V
    - 输出低电平电压: ≤ 0.55V
    功耗与电流
    - 静态电流: ≤ 10 µA
    - 动态电流: ≤ 180 mA
    - 短路电流: ≤ -240 mA

    产品特点和优势


    CY74FCT163244 和 CY74FCT163H244 的核心优势在于其高集成度、低功耗和出色的电气性能。具体特点如下:
    1. 低功耗设计: 适合电池供电或功耗敏感的应用。
    2. 高速响应: 4.1 ns 的传播延迟确保了高效的数据传输。
    3. 可靠性高: 符合JEDEC标准的闩锁性能。
    4. 宽工作温度范围: 工业级温度范围支持更广泛的部署环境。
    5. 增强的抗干扰能力: 边缘速率控制和低输出偏移减少噪声干扰。

    应用案例和使用建议


    应用案例
    - 内存驱动: 提供高效的内存访问。
    - 时钟驱动: 确保稳定的时钟信号传输。
    - 总线接口: 支持多设备间的数据交换。
    使用建议
    - 在高噪声环境中使用时,建议添加外部滤波器以进一步减少干扰。
    - 对于需要频繁插拔的操作场景,启用“Live Insertion”功能以保护设备。

    兼容性和支持


    CY74FCT163244 和 CY74FCT163H244 与多种电子元器件和设备兼容,支持 TSSOP 和 SSOP 封装。德州仪器提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不正常 | 检查供电电压是否在规定范围内 |
    | 数据传输不稳定 | 添加外部滤波器以减少噪声 |
    | 设备过热 | 减少负载或增加散热措施 |

    总结和推荐


    CY74FCT163244 和 CY74FCT163H244 是市场上性能优异的16位缓冲器/线路驱动器,具备低功耗、高可靠性和广泛的工作温度范围。其在内存驱动、时钟驱动等应用中的表现尤为出色。推荐在需要高速、低功耗且可靠性能的场景中使用。
    最终结论: 推荐使用 CY74FCT163244 和 CY74FCT163H244,特别是对于需要高效能和稳定性要求较高的应用。

CY74FCT163244CPVC参数

参数
输出数量 16
Iq-静态电流 100nA
输入类型 -
极性 非反相
最小工作供电电压 2.7V
输入数量 16
元件数量 -
输出类型 三态
逻辑功能 Buffer,CMOS,Line Driver
高电平输出电流 -24mA
每元件位数 -
低电平输出电流 24mA
最大工作供电电压 3.6V
长*宽*高 15.88mm*7.49mm*2.59mm
通用封装 SSOP-48
安装方式 导线安装,贴片安装
应用等级 工业级
包装方式 散装

CY74FCT163244CPVC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT163244CPVC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS CY74FCT163244CPVC CY74FCT163244CPVC数据手册

CY74FCT163244CPVC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.2635 ¥ 10.7728
100+ $ 1.2407 ¥ 10.6767
300+ $ 1.2294 ¥ 10.5805
500+ $ 1.218 ¥ 10.4843
1000+ $ 1.1838 ¥ 10.0034
5000+ $ 1.1838 ¥ 10.0034
库存: 906
起订量: 93 增量: 1
