OMAPL138BZCED4

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 456MHz SATA 3Gbps (1) ROM 1 950mV 1.89V,3.45V 456MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S BGA 贴片安装 13mm*13mm*1.3mm
供应商型号: 296-32680-ND
供应商: Digi-Key
标准整包数: 1

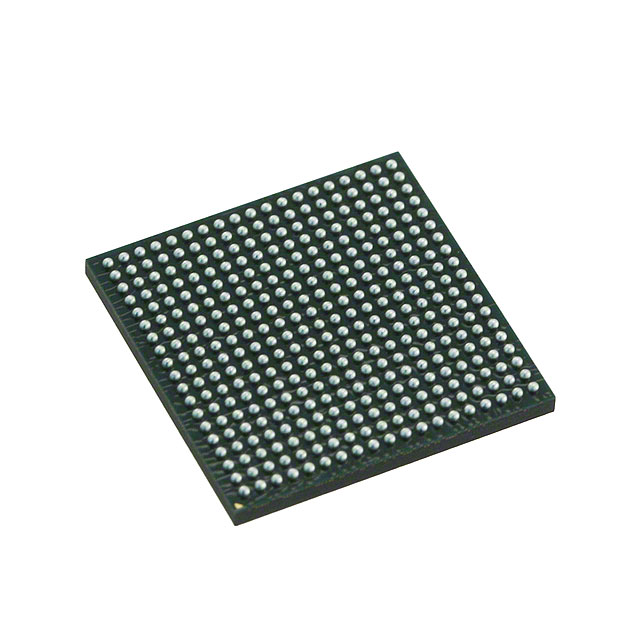

TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138BZCED4

OMAPL138BZCED4概述

    文章标题:OMAP-L138 C6000™ DSP+ARM处理器技术手册

    1. 产品简介


    OMAP-L138是一款基于ARM926EJ-S和C674x DSP内核的低功耗应用处理器。该处理器集成了强大的ARM926EJ-S RISC MPU和高性能C674x浮点VLIW DSP核心。它不仅提供了卓越的性能,还拥有丰富的外设接口,广泛应用于工业自动化、远程无线电单元(RRU)、移动无线通信等领域。

    2. 技术参数


    - 处理器核心
    - ARM926EJ-S RISC MPU,支持32位或16位指令处理
    - C674x VLIW DSP,支持双精度(DP)和单精度(SP)浮点运算
    - 内存
    - 32KB L1P程序缓存
    - 32KB L1D数据缓存
    - 256KB L2统一映射RAM/缓存
    - 128KB RAM共享内存
    - 时钟频率
    - ARM926EJ-S:375/456 MHz
    - C674x DSP:375/456 MHz
    - 外围设备
    - 10/100 Mbps以太网媒体访问控制器(EMAC)
    - SATA控制器,支持SATA I (1.5 Gbps) 和 SATA II (3.0 Gbps)
    - 多通道音频串行端口(McASP)
    - 高速并行接口(uPP)
    - 视频端口接口(VPIF)

    3. 产品特点和优势


    - 集成度高:集成了高性能DSP和ARM926EJ-S RISC MPU,实现多种功能集成。
    - 强大性能:提供高达3648 MIPS和2746 MFLOPS的性能,满足多种复杂计算需求。
    - 丰富外设:配备多种高性能接口,如高速以太网、SATA、多通道音频串行端口等。
    - 安全功能:支持硬件“信任根”的基本安全引导,保护用户代码和知识产权。

    4. 应用案例和使用建议


    - 工业自动化:适用于工厂自动化控制系统,利用其高精度和高速数据处理能力。
    - 远程无线电单元(RRU):支持高性能通信,提供稳定可靠的无线连接。
    - 移动无线通信:适用于无线通信设备,提供高性能的数据处理和传输能力。
    使用建议:
    - 在配置系统时,应充分考虑外设接口的需求,合理分配资源。
    - 使用硬件安全引导功能,确保代码的安全性和可靠性。
    - 结合具体应用场景,选择合适的电源管理和时钟配置方案。

    5. 兼容性和支持


    - 兼容性:OMAP-L138可以与多种外设和其他电子元器件无缝对接。
    - 支持:TI提供了丰富的开发工具和支持文档,包括C编译器、DSP汇编优化器和Windows调试接口。

    6. 常见问题与解决方案


    - 问题1:无法正常启动系统。
    - 解决方案:检查电源电压和启动模式设置是否正确。
    - 问题2:外部设备无法正常通信。
    - 解决方案:确认外设接口配置和信号电平是否匹配。
    - 问题3:数据传输速度慢。
    - 解决方案:检查时钟频率设置和缓冲区配置是否合理。

    7. 总结和推荐


    优点:
    - 集成度高,性能优越。
    - 功能丰富,适用范围广。
    - 安全性高,支持硬件级安全引导。
    推荐:OMAP-L138是一款高度集成的高性能处理器,适用于多种复杂应用场景。强烈推荐用于需要高性能和高安全性要求的工业自动化和无线通信设备中。
    通过以上详细的技术参数、特点及应用案例分析,OMAP-L138在工业自动化和无线通信领域的广泛应用具有显著的优势,是值得推荐的产品。

OMAPL138BZCED4参数

参数
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
内核数 1
最大时钟频率 456MHz
速度 456MHz
协处理器/DSP -
I/O电压 1.8V,3.3V
程序存储器类型 ROM
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
SATA SATA 3Gbps (1)
L1缓存指令存储器 32KB,16KB
核心处理器 ARM926EJ-S
以太网速度 10Mbps,100Mbps
最大工作供电电压 1.89V,3.45V
数据总线宽度 32bit
最小工作供电电压 950mV
长*宽*高 13mm*13mm*1.3mm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 停产
包装方式 托盘

OMAPL138BZCED4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138BZCED4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138BZCED4 OMAPL138BZCED4数据手册

OMAPL138BZCED4封装设计

查看详情并下载
Symbol
Footprint
3D Model
