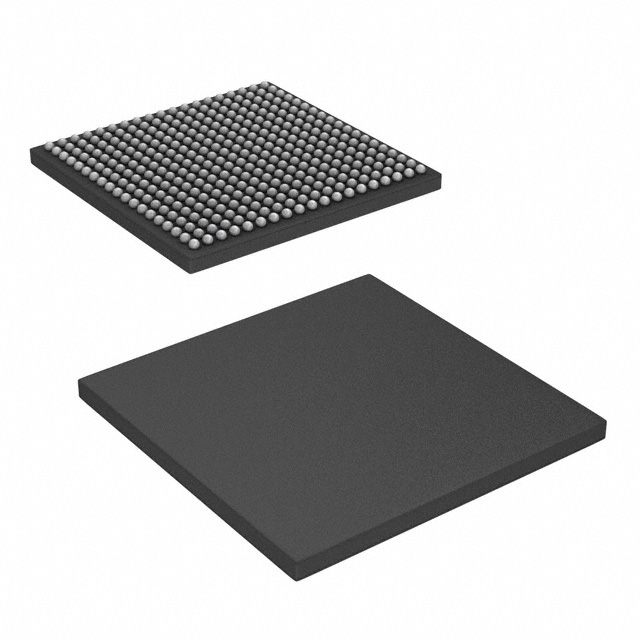

OMAPL138EZWTD4E

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 456MHz SATA 3Gbps (1) ROM 1 1.71V,3.15V 1.89V,3.45V 456MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 PBGA-361 贴片安装
供应商型号: OMAPL138EZWTD4E
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZWTD4E

OMAPL138EZWTD4E概述


    产品简介


    OMAP-L138 C6000™ DSP + ARM®处理器
    OMAP-L138是一款低功耗应用处理器,集成了ARM926EJ-S RISC微处理器(MPU)和C674x浮点/定点VLIW DSP核心。它适用于需要高性能和低功耗的应用场景,如专业或私人移动无线电、远程无线单元(RRU)、工业自动化等。

    技术参数


    - CPU
    - ARM926EJ-S核心:32位/16位(Thumb®)指令,每周期MAC操作,支持ARM Jazelle®技术和实时调试。
    - ARM9内存架构:16KB指令缓存,16KB数据缓存,8KB RAM(向量表),64KB ROM。

    - DSP
    - C674x指令集功能:最高可达3648 MIPS和2746 MFLOPS。
    - C674x两级缓存架构:32KB L1P程序RAM/缓存,32KB L1D数据RAM/缓存,256KB L2统一映射RAM/缓存。

    - 内存
    - 共享内存:128KB RAM。
    - I/O:1.8V或3.3V LVCMOS(USB和DDR2接口除外)。

    - 外设
    - 外部存储器接口:EMIFA、NOR(8位或16位宽数据)、NAND(8位或16位宽数据)、16位SDRAM。
    - USB 1.1 OHCI(主机)和USB 2.0 OTG端口(高、全速客户端和主机)。
    - 以太网MAC:支持10Base-T、100Base-TX和10/100 Mbps速率。
    - SATA控制器:支持SATA I(1.5 Gbps)和SATA II(3.0 Gbps)。


    产品特点和优势


    OMAP-L138具备以下特点和优势:
    - 双核系统级芯片设计,融合了ARM RISC技术和C674x DSP技术,提供高性能和低功耗。
    - 支持多种数据宽度和格式,具有强大的并行处理能力和高精度计算能力。
    - 丰富的外围设备接口,包括以太网、SATA、多通道音频串行端口(McASP)等,满足多样化需求。
    - 高度集成的安全机制,如硬件加密和验证,确保代码执行的安全性。

    应用案例和使用建议


    应用案例:
    - 在专业或私人移动无线电中实现高效通信。
    - 用于远程无线单元(RRU)的控制和管理。
    - 工业自动化中进行数据处理和机器视觉任务。
    使用建议:
    - 确保正确的电源管理和时钟配置,以最大化性能和可靠性。
    - 使用配套的软件工具(如TI DSP BIOS和库)简化开发过程。
    - 为不同应用场景选择合适的存储器配置和外设接口,以优化系统性能。

    兼容性和支持


    OMAP-L138与多种存储器和外设兼容,例如:
    - 16位SDRAM(地址空间256MB)
    - 16位mDDR SDRAM(地址空间256MB)
    - 16位NOR闪存(8位或16位宽数据)
    德州仪器(Texas Instruments)提供全面的技术支持和社区资源,包括文档、培训和开发者论坛。

    常见问题与解决方案


    问题1: 如何设置启动模式?
    解决方案: 通过SYSCFG模块配置启动模式,具体参考文档第4章。
    问题2: 如何启用JTAG端口?
    解决方案: 在安全启动过程中通过编程方式启用JTAG端口,确保安全引导流程不受影响。
    问题3: 如何提高系统安全性?
    解决方案: 使用硬件支持的加密和验证机制,确保代码和数据的安全性。

    总结和推荐


    综上所述,OMAP-L138凭借其高性能、低功耗和丰富外设,非常适合于多种应用场合。其强大的处理能力和安全机制使其成为工业自动化、移动无线电等领域的理想选择。强烈推荐使用此产品,特别是在对性能和安全性有高要求的应用中。
    通过结合使用德州仪器提供的各种开发工具和支持资源,可以充分发挥OMAP-L138的潜力,构建高效且可靠的系统。

OMAPL138EZWTD4E参数

参数
最小工作供电电压 1.71V,3.15V
最大工作供电电压 1.89V,3.45V
协处理器/DSP 信号处理;C674x,系统控制;CP15
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
程序存储器类型 ROM
SATA SATA 3Gbps (1)
内核数 1
最大时钟频率 456MHz
速度 456MHz
I/O电压 1.8V,3.3V
L1缓存指令存储器 32KB,16KB
核心处理器 ARM926EJ-S
数据总线宽度 32bit
以太网速度 10Mbps,100Mbps
16.1mm(Max)
16.1mm(Max)
1.4mm(Max)
通用封装 PBGA-361
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 在售
包装方式 托盘

OMAPL138EZWTD4E厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138EZWTD4E数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138EZWTD4E OMAPL138EZWTD4E数据手册

OMAPL138EZWTD4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
