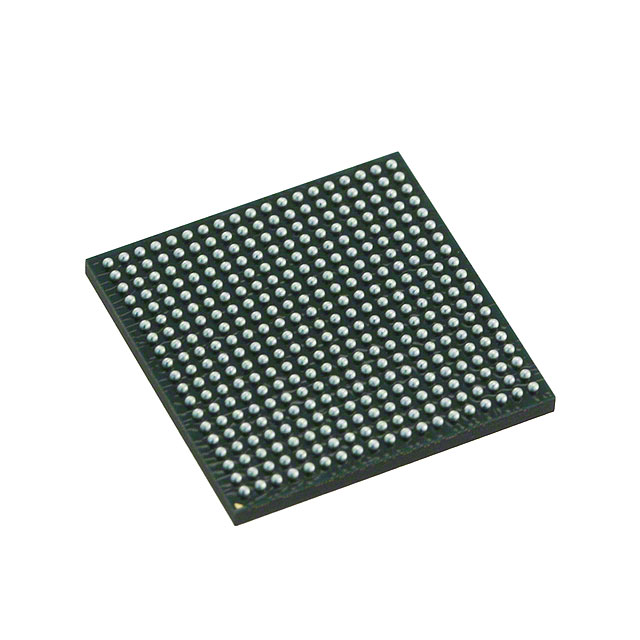

OMAPL138EZCE4

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 456MHz SATA 3Gbps (1) ROM 1 1.89V,3.45V 456MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 BGA 13mm*13mm*940μm
供应商型号: OMAPL138EZCE4
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZCE4

OMAPL138EZCE4概述

    OMAP-L138 C6000™ DSP + ARM® Processor

    1. 产品简介


    概述
    OMAP-L138是一款低功耗应用处理器,集成了ARM926EJ-S RISC MPU和C674x固定点和浮点VLIW DSP核心。该处理器提供了显著低于其他TMS320C6000系列DSP的功耗。
    主要功能和应用领域
    - 主要功能:双重核心系统级芯片(SoC),包含375 MHz和456 MHz的ARM926EJ-S RISC MPU和C674x DSP。
    - 应用领域:专业或私人移动无线电、远程无线单元、工业自动化、货币检查、生物识别认证、机器视觉(低端)、智能电网变电站保护、工业便携导航设备等。

    2. 技术参数


    技术规格和性能参数
    - 处理器:ARM926EJ-S RISC MPU,C674x固定点和浮点VLIW DSP
    - 内存架构:16 KB指令缓存,16 KB数据缓存,8 KB RAM,64 KB ROM
    - C674x指令集特征:最大3648 MIPS和2746 MFLOPS,字节寻址(8位、16位、32位和64位数据)
    - DMA控制器:增强型直接存储器访问控制器(EDMA3),拥有2个通道控制器,3个传输控制器,64个独立DMA通道,16个快速DMA通道
    - 外设接口:10/100 Mbps以太网媒体访问控制器(EMAC),双USB接口(USB1.1 OHCI和USB2.0 OTG),多通道音频串行端口(McASP)和多通道缓冲串行端口(McBSP)
    工作环境
    - 温度范围:商业、扩展或工业温度范围
    - 电源电压:1.8V 或 3.3V LVCMOS I/O(除USB和DDR2接口外)

    3. 产品特点和优势


    独特功能和优势
    - 低功耗:相较于同类产品,具有更低的功耗。
    - 高性能处理:集成的C674x DSP核心可以提供高达3648 MIPS和2746 MFLOPS的计算能力。
    - 强大的安全性:支持基本安全启动,通过SHA-1或SHA-256和AES-128加密算法来保护用户代码和数据安全。

    4. 应用案例和使用建议


    应用案例
    - 在专业或私人移动无线电系统中,用于实时通信和数据处理。
    - 在工业自动化领域,用于设备控制和数据采集。
    使用建议
    - 在设计嵌入式系统时,考虑使用DDR2/Mobile DDR内存控制器以提高数据传输速率。
    - 使用通用并行端口(uPP)连接FPGA或其他并行设备时,确保正确配置数据宽度和控制信号。

    5. 兼容性和支持


    兼容性
    - 支持多种外部存储器接口,如EMIFA、NAND/Flash、16位SDRAM等。
    - 支持多种外部设备接口,如USB、以太网、视频端口接口(VPIF)等。
    支持和服务
    - TI公司提供广泛的开发工具和软件支持,包括C编译器、DSP汇编优化工具和Windows调试界面。

    6. 常见问题与解决方案



    常见问题与解决方案


    - Q: 如何启用JTAG端口进行调试?
    - A: 需要在安全启动过程中通过软件进行启用。
    - Q: 如何设置GPIO引脚的功能?
    - A: 通过编程配置GPIO寄存器来选择引脚功能。

    7. 总结和推荐



    总结


    - 优点:高性能处理能力、低功耗、丰富且灵活的外设接口、强大的安全功能。
    - 推荐:由于其出色的技术规格和广泛的应用领域,OMAP-L138处理器是各类嵌入式系统设计的理想选择,特别是在需要高性能处理能力和安全性的应用场景中。
    推荐指数:★★★★★

OMAPL138EZCE4参数

参数
最大时钟频率 456MHz
内核数 1
L1缓存指令存储器 32KB,16KB
速度 456MHz
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
最大工作供电电压 1.89V,3.45V
最小工作供电电压 -
数据总线宽度 32bit
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
核心处理器 ARM926EJ-S
协处理器/DSP 信号处理;C674x,系统控制;CP15
程序存储器类型 ROM
SATA SATA 3Gbps (1)
I/O电压 1.8V,3.3V
以太网速度 10Mbps,100Mbps
长*宽*高 13mm*13mm*940μm
通用封装 BGA
应用等级 工业级,通用级
零件状态 在售
包装方式 托盘
