TPS22962DNYR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 SON 贴片安装,黏合安装
供应商型号: TPS22962DNYR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他驱动器 TPS22962DNYR

TPS22962DNYR概述

    TPS22962 5.5-V, 10-A, 4.4-mΩ On-Resistance Load Switch

    产品简介


    TPS22962 是一款由德州仪器(Texas Instruments)开发的小型超低电阻单通道负载开关,具有受控的启动时间。该器件包含一个能够在0.8V至5.5V输入电压范围内工作的N沟道MOSFET,并且支持最大连续电流为10A。该设备集成了一个224Ω的下拉电阻,用于快速输出放电(QOD)。适用于服务器、医疗设备、电信系统、计算系统和工业系统中高电流电压轨的应用。

    技术参数


    - 输入电压范围:VIN = 0.8 V 至 5.5 V
    - 工作温度范围:-40°C 至 105°C
    - 最大连续开关电流:IMAX = 10 A (TA = 70°C)
    - 最大脉冲开关电流:IPLS = 12 A (脉冲<300 µs,占空比2%)
    - 静态电流:IQ,VBIAS = 20.4 µA (VBIAS = 5 V, -40°C 至 85°C)
    - 关断电流:ISD,VBIAS = 1.1 µA (VBIAS = 5 V, -40°C 至 85°C)
    - 电源电压:VBIAS = 2.5 V 至 5.5 V
    - 开关电阻:RON = 4.4 mΩ (VIN = 5 V, VBIAS = 5 V, -40°C 至 85°C)

    产品特点和优势


    - 超低电阻 (RON = 4.4 mΩ)
    - 高电流处理能力 (10 A)
    - 控制上升时间 (tR = 2663 µs at VIN = 5 V, VBIAS = 5 V)
    - 快速输出放电 (QOD) 通过集成的224Ω下拉电阻实现
    - 支持宽广的工作温度范围 (-40°C 至 105°C)

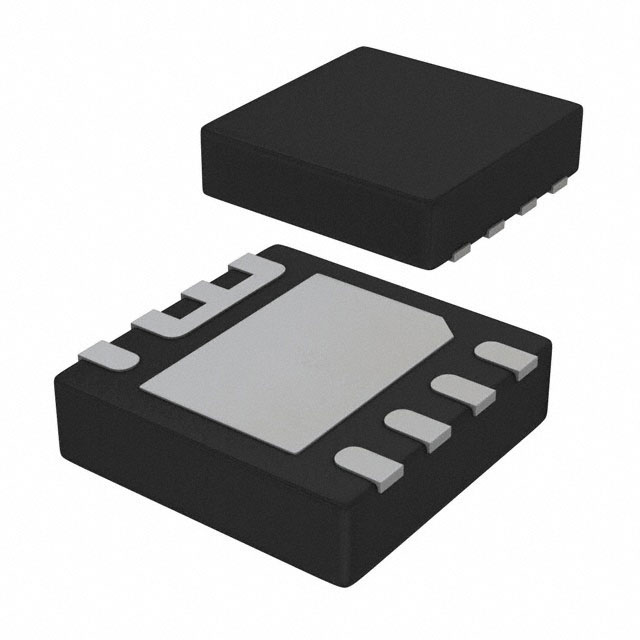

    - 小巧的WSON-8封装,集成热垫以提高散热性能

    应用案例和使用建议


    TPS22962广泛应用于需要高电流和低电阻的场合,例如服务器电源管理、医疗设备供电和工业自动化控制。使用建议如下:
    - 在输入和输出端分别放置陶瓷旁路电容以提高稳定性
    - 确保输入和输出电压在规定的范围内以避免损坏器件
    - 使用时需注意过温保护,确保散热良好

    兼容性和支持


    TPS22962与多种电子元器件兼容,可直接与低电压GPIO信号连接,适用于微控制器或其他低压逻辑器件的控制。制造商提供了详尽的技术文档和支持服务,包括布局指南、测试电路参考和其他资源。

    常见问题与解决方案


    1. 问题: 开关电阻(RON)过高导致发热严重。
    - 解决办法: 检查VIN和VBIAS电压是否符合规范,确认旁路电容正确放置。

    2. 问题: 设备无法正常关断。
    - 解决办法: 检查ON引脚是否正确接地,确认VIN和VBIAS电压正常。

    总结和推荐


    TPS22962是一款高性能、低功耗的负载开关,非常适合于高电流、低电阻要求的应用场景。其超低电阻、高可靠性及良好的温度适应性使其在市场上具备较强的竞争力。鉴于其出色的性能和广泛应用的适用性,强烈推荐使用TPS22962作为负载开关解决方案。

TPS22962DNYR参数

参数
拓扑 高端
驱动数量 -
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS22962DNYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22962DNYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22962DNYR TPS22962DNYR数据手册

TPS22962DNYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.936
500+ ¥ 3.68
1000+ ¥ 3.584
3000+ ¥ 3.488
库存: 5781
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.36
直接购买
加入购物车
