TPS22925CYPHT

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 DSBGA-6 贴片安装
供应商型号: TPS22925CYPHT
供应商: 国内现货
标准整包数: 1000

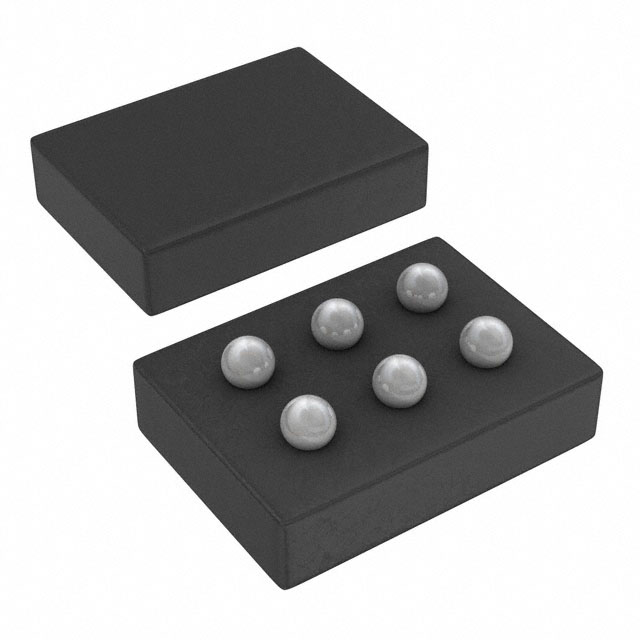

TEXAS INSTRUMENTS 其他驱动器 TPS22925CYPHT

TPS22925CYPHT概述

    TPS22925 3.6-V, 3-A, 9-mΩ On-Resistance Load Switch

    产品简介


    TPS22925 是一款由德州仪器(Texas Instruments)生产的负载开关。它具有广泛的应用范围,如计算设备、固态驱动器(SSD)、平板电脑、可穿戴设备以及电子支付系统(EPOS)。该产品的主要特点是其在0.65V至3.6V输入电压范围内表现出优异的性能,最高可支持3A连续电流。这款负载开关主要用于电源管理,其关键特性包括低控制输入阈值、可控上升时间、反向电流阻断以及快速输出放电功能。

    技术参数


    以下是TPS22925 的主要技术规格:
    - 输入电压范围:0.65V 至 3.6V
    - 最大连续开关电流:3A
    - 导通电阻(RON):
    - VIN = 3.6V 时:9.2 mΩ
    - VIN = 1.8V 时:9.2 mΩ
    - VIN = 1.0V 时:10.2 mΩ
    - VIN = 0.65V 时:13.1 mΩ
    - 静态电流(IQ,VIN):VIN = 3.6V 时,静态电流为29 µA
    - 控制输入阈值:支持1.5V、1.8V、2.5V 或 3.3V 逻辑电平
    - 上升时间(tR):
    - VIN = 3.6V 时,97 µs(TPS22925Bx)
    - VIN = 3.6V 时,810 µs(TPS22925Cx)
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:0.9 mm × 1.4 mm,0.5 mm 引脚间距,0.4 mm 高度
    - 静电放电(ESD)防护:2 kV HBM 和 1 kV CDM

    产品特点和优势


    1. 高可靠性:TPS22925 能够在极端温度范围内(-40°C 至 +105°C)正常工作,保证了在各种环境下的稳定性能。
    2. 低导通电阻:其最低导通电阻仅为9.2 mΩ(VIN = 3.6V),能有效减少功耗并提高效率。
    3. 低控制输入阈值:适用于多种逻辑电平(1.5V、1.8V、2.5V 或 3.3V),提供极大的灵活性。
    4. 可控上升时间:可以减小因大容量负载引起的浪涌电流,避免电源波动。
    5. 反向电流阻断和快速输出放电功能:有效保护电路免受逆流损害,并在关断时快速放电,增强系统的可靠性和安全性。

    应用案例和使用建议


    TPS22925 可应用于多种设备,如便携式计算机、固态硬盘、平板电脑和智能手表等。这些设备通常需要高效的电源管理和紧凑的解决方案。为了实现最佳性能,建议遵循以下几点:
    1. 电源配置:确保电源电压在0.65V 至 3.6V 的范围内,并连接一个陶瓷电容到输入端以降低噪声。
    2. 布线布局:合理的布线设计有助于降低EMI干扰,特别是在高频信号区域。
    3. 负载匹配:为了优化性能,根据应用需求合理选择负载阻抗和电容值,以达到理想的上升时间和输出稳定性。

    兼容性和支持


    TPS22925 与其他常见的电子元件和设备具有良好兼容性,可用于多种主流平台和设计。德州仪器提供了丰富的技术支持文档、工具软件以及社区资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:导通电阻过高
    解决方案:检查输入电压是否低于推荐范围,或者检查是否有过载情况。另外,确认电容和电阻的配置正确。
    - 问题:开关响应时间过长
    解决方案:检查负载电容和电阻值是否符合设计要求。如果负载较大,可以增加RC滤波器来优化上升和下降时间。
    - 问题:电源电流异常
    解决方案:确认外部电路没有短路,同时检查是否已正确接好所有接地线。

    总结和推荐


    综上所述,TPS22925 是一款高效且可靠的负载开关,适用于多种应用场景。其出色的性能指标、灵活的操作特性和广泛的适用范围使其成为众多电子产品的理想选择。如果您正在寻找一款能在紧凑空间内提供高效电源管理的元件,TPS22925 绝对值得您考虑。

TPS22925CYPHT参数

参数
拓扑 高端
驱动数量 -
1.39mm(Max)
890μm(Max)
230μm(Max)
通用封装 DSBGA-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS22925CYPHT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22925CYPHT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22925CYPHT TPS22925CYPHT数据手册

TPS22925CYPHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.9766
2000+ ¥ 3.8755
3000+ ¥ 3.7744
库存: 15000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 3976.6
