JM38510/65503BSA

厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 非反相 三态 1 8 2V 6V 7.8mA Non-Inverting,Transceiver 7.8mA CFP-20 贴片安装
供应商型号: JM38510/65503BSA
供应商: 国内现货
标准整包数: 250

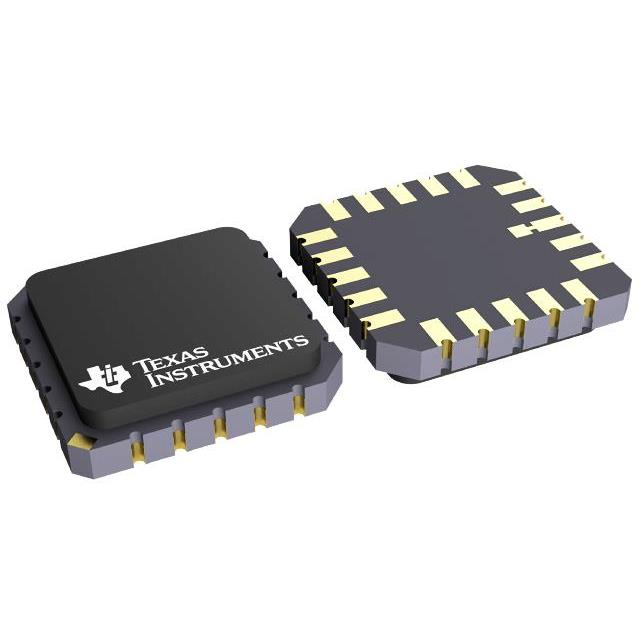

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 JM38510/65503BSA

JM38510/65503BSA概述


    产品简介


    SNx4HC245是一种八路双向总线收发器,具有三态输出。该器件主要用于异步两向通信,允许数据在两个总线之间传输,具体取决于方向控制(DIR)输入的逻辑电平。该系列产品适用于多种电子设备,如服务器、PC、笔记本电脑、网络交换机、健康和健身可穿戴设备、电信基础设施及POS终端等。

    技术参数


    - 工作电压范围:2V至6V
    - 高电流三态输出:能够直接驱动总线线路或多达15个LSTTL负载
    - 低功耗:最大ICC为80μA
    - 传播延迟时间:典型值为12ns
    - 输出驱动能力:±6mA输出驱动,5V时
    - 低输入电流:最大为1μA
    - 工作环境温度范围:TA = -55°C至125°C
    - 热阻参数:RθJA=92.1°C/W(SSOP)

    产品特点和优势


    - 宽工作电压范围:2V到6V,适用于不同电源需求
    - 高电流输出:可以直接驱动多个LSTTL负载
    - 低功耗设计:最高ICC仅为80μA,适合电池供电设备
    - 快速切换性能:典型的传播延迟时间仅为12ns
    - 兼容性:适用于多种CMOS电路,支持CMOS标准

    应用案例和使用建议


    应用案例
    SNx4HC245常用于需要数据双向传输的应用中,例如在服务器、PC、笔记本电脑等设备中,通过它可以实现高效的数据交换和隔离。图9-1展示了其典型应用的电路示意图。
    使用建议
    在设计时,需要确保每个输出电流不超过25mA,总的输出电流不超过75mA。此外,输出端不应被拉到超过VCC的电压。同时,应该避免总线竞争,因为它可能导致电流超过最大限制。

    兼容性和支持


    SNx4HC245与各种CMOS电路兼容,支持不同类型的封装(如SSOP、SOIC、PDIP等)。TI公司提供了详细的技术文档和支持资源,包括最新的软件更新通知、技术支持和保修服务等。

    常见问题与解决方案


    1. 问题:如何正确连接DIR和OE引脚?
    - 解决方案:根据所需的逻辑电平将DIR引脚设置为高电平或低电平。对于OE引脚,将其设置为高电平时总线被隔离,低电平时则进行数据传输。
    2. 问题:如何避免总线竞争?
    - 解决方案:确保所有未使用的输入引脚均保持为VCC或GND电平,以保证器件正常运行。

    总结和推荐


    SNx4HC245是一款高性能的八路双向总线收发器,具备宽泛的工作电压范围和高可靠性,非常适合应用于服务器、PC等设备中。其出色的性能和广泛的适用性使其成为市场上极具竞争力的产品之一。因此,强烈推荐使用此产品。

JM38510/65503BSA参数

参数
极性 非反相
输入类型 -
Iq-静态电流 8mA
最大工作供电电压 6V
高电平输出电流 7.8mA
最小工作供电电压 2V
每元件位数 8
输入数量 -
输出类型 三态
逻辑功能 Non-Inverting,Transceiver
元件数量 1
输出数量 -
低电平输出电流 7.8mA
13.72mm(Max)
7.62mm(Max)
2.45mm(Max)
通用封装 CFP-20
安装方式 贴片安装
应用等级 军用级
包装方式 管装

JM38510/65503BSA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/65503BSA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS JM38510/65503BSA JM38510/65503BSA数据手册

JM38510/65503BSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 358.012
500+ ¥ 348.91
750+ ¥ 339.808
库存: 1000
起订量: 250 增量: 25
交货地:
最小起订量为:250
合计: ¥ 89503
