CY74FCT163543CPAC

厂牌: TEXAS INSTRUMENTS
产品描述: 100nA 非反相 三态 2.7V 3.6V 24mA Latched Transceiver -24mA TSSOP-56 贴片安装 14mm*6.1mm*1.15mm
供应商型号: 25E-CY74FCT163543CPAC
供应商: 国内现货
标准整包数: 1

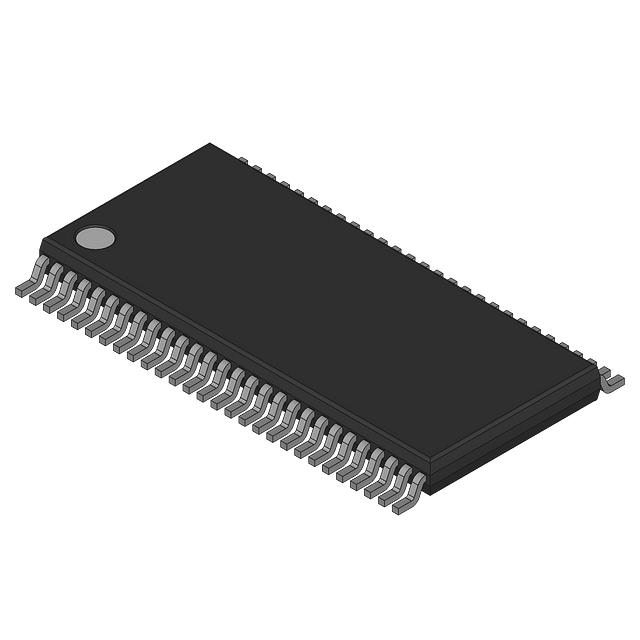

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 CY74FCT163543CPAC

CY74FCT163543CPAC概述

    # CY74FCT163543 16-Bit Latched Transceiver Technical Overview

    1. 产品简介


    CY74FCT163543 是一款高性能、低功耗的16位锁存式收发器,能够实现双向的数据传输。该器件由两个独立的8位D型锁存式收发器组成,每个锁存器都有独立的启用(LE)和输出使能(OE)控制,支持双向的数据输入和输出。适用于多种工业级应用场景,例如计算机接口、外围设备连接以及高速信号处理。
    主要特点:
    - 支持5V容错输入和输出。
    - 提供平衡驱动的24 mA输出。
    - 输出禁用功能允许热插拔操作。
    - 高速传输速率(5.1ns FCT-C速度)。
    - 宽温度范围:-40°C至+85°C。
    - 小型封装:TSSOP (19.6-mil pitch) 或 SSOP (25-mil pitch)。
    应用领域:
    - 计算机系统和外围设备的接口。
    - 高速通信模块。
    - 工业自动化设备。
    - 电信基础设施。

    2. 技术参数


    以下是CY74FCT163543的主要技术规格:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电源电压范围 | VCC | 2.7 | 3.3 | 3.6 | V |
    | 输入高电平电压 | VIH 2.0 | 5.5 | V |
    | 输入低电平电压 | VIL 0.8 V |
    | 周围温度范围 | 温度 | -40 85 | °C |
    | 传播延迟时间(透明模式)| tPLH/tPHL | 1.5 | 5.1 | 6.5 | ns |
    | 最大输出电流 | IOH/IODH -36 | -110 | mA |
    | 最小输出低电平电压 | VOL | 0.2 3.0 | V |

    3. 产品特点和优势


    CY74FCT163543 的显著特点是其高性能和低功耗设计。它具备以下优势:
    - 低功耗替代品:提供LCX和LPT系列的低功耗替代方案。
    - 宽电压支持:能够兼容多种电压输入输出,适应不同系统需求。
    - 鲁棒设计:抗静电能力超过2000V,符合MIL-STD-883标准。
    - 优异的热稳定性:可在-40°C至+85°C范围内正常工作,适合工业环境。
    - 紧凑封装:提供TSSOP和SSOP两种小型化封装选择,简化电路板布局。
    这些特点使其成为工业应用的理想选择,同时提升了系统的可靠性和灵活性。

    4. 应用案例和使用建议


    应用案例:
    CY74FCT163543 在高速数据传输场景中表现尤为突出。例如,在计算机内存缓冲器中,该器件可以用于加速数据的读写操作。此外,在嵌入式系统中,它可以用作多个设备之间的桥接芯片,实现高效的数据交换。
    使用建议:
    1. 热管理:由于高电流驱动能力,应注意散热设计以避免过热。
    2. 接地规划:确保良好的接地策略,减少接地噪声影响。
    3. 信号完整性:为减少反射和干扰,可以在输出端添加适当的匹配电阻。

    5. 兼容性和支持


    CY74FCT163543 支持与其他逻辑门、微处理器和其他接口芯片的无缝集成。德州仪器(TI)提供了全面的技术支持,包括详细的参考设计文档和在线技术支持平台。

    6. 常见问题与解决方案


    问题1:为什么输出无法进入三态模式?
    解决方法:检查OE引脚是否正确连接到低电平。
    问题2:传播延迟为何高于预期?
    解决方法:确认输入信号的质量,确保信号波形干净无噪声。

    7. 总结和推荐


    CY74FCT163543 是一款功能强大且可靠的16位锁存式收发器,特别适用于工业级应用。其卓越的性能、广泛的工作温度范围以及对高电压输入的容忍能力使其在市场上具有很强的竞争力。推荐在需要高速、低功耗和高可靠性的场景中使用该产品。
    最终结论:强烈推荐此产品用于关键任务的应用场合。

CY74FCT163543CPAC参数

参数
输出数量 -
每元件位数 -
极性 非反相
输出类型 三态
Iq-静态电流 100nA
元件数量 -
逻辑功能 Latched Transceiver
最小工作供电电压 2.7V
最大工作供电电压 3.6V
低电平输出电流 24mA
高电平输出电流 -24mA
输入类型 -
输入数量 -
长*宽*高 14mm*6.1mm*1.15mm
通用封装 TSSOP-56
安装方式 贴片安装
包装方式 散装

CY74FCT163543CPAC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT163543CPAC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS CY74FCT163543CPAC CY74FCT163543CPAC数据手册

CY74FCT163543CPAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
