LMK04208NKDR

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 3.15V 3.45V 1.536GHz QFN 贴片安装,黏合安装
供应商型号: LMK04208NKDR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 锁相环 LMK04208NKDR

LMK04208NKDR概述


    产品简介


    LMK04208 高性能时钟清洁器
    LMK04208 是一款由德州仪器(Texas Instruments)生产的高性能时钟清洁器。它采用双环路 PLLatinum 架构,具备出色的低噪声性能,适用于高要求的数据转换器时钟应用。LMK04208 支持多种输入时钟频率,可广泛应用于无线基础设施、网络通信、医疗成像、视频处理及航空航天等领域。

    技术参数


    - 供电电压范围: 3.15V 至 3.45V
    - 操作温度范围: -40°C 至 +85°C
    - 主要功能:
    - 超低 RMS 抖动性能:111 fs (12 kHz 至 20 MHz)
    - 双环路 PLL 架构
    - 双冗余输入时钟,带丢失检测 (LOS)
    - 多种输出配置:50% 占空比输出,分频范围 1 至 1045
    - 具备模拟延迟控制:25 ps 步长
    - 支持多种接口标准:LVPECL, LVDS, LVCMOS
    - 电气特性:
    - 输入时钟频率范围:0.001 MHz 至 500 MHz
    - 输入时钟斜率:0.15 V/ns 至 0.5 V/ns
    - 差分输入电压:0.25 V 至 1.55 V
    - 最大电源电流:535 mA

    产品特点和优势


    LMK04208 的核心优势在于其超低的 RMS 抖动性能,可提供高达 111 fs 的极低抖动水平,确保了极高的信号纯净度。此外,其双环路 PLL 建筑使得该芯片能够同时处理近端和远端的相位噪声,提高系统的整体性能。灵活的时钟输出配置和宽广的工作频率范围使其在多种应用场景中具有显著优势。

    应用案例和使用建议


    应用案例
    LMK04208 广泛应用于数据转换器时钟系统、无线基础设施、网络通信和医疗设备等领域。例如,在无线基站中,LMK04208 可以用于确保多个天线之间的时钟同步,从而减少信号失真并提升通信质量。
    使用建议
    - 在设计电路时,建议使用高质量的输入时钟源以保持最佳的时钟性能。
    - 考虑到芯片的低功耗特性,可以在不使用时将某些输出设置为低功耗模式以降低总功耗。
    - 在调试过程中,建议监控输入时钟的斜率和电压电平,确保它们在规定的范围内,以避免性能下降。

    兼容性和支持


    LMK04208 支持多种时钟输出格式(LVPECL, LVDS, LVCMOS),可以方便地集成到现有的系统中。德州仪器提供了丰富的技术支持资源,包括详细的文档和开发工具,以帮助用户快速上手并进行系统集成。

    常见问题与解决方案


    1. 问题: 输入时钟频率超出规定范围。
    - 解决方案: 确认输入时钟频率在 0.001 MHz 至 500 MHz 范围内。调整外部晶振或 VCXO 的设置,使其符合规范。
    2. 问题: 输出时钟不稳定。
    - 解决方案: 检查输入时钟的质量和时钟路径上的噪声。确保电源电压稳定且时钟路径没有干扰。
    3. 问题: 无法实现期望的分频比。
    - 解决方案: 检查编程寄存器的设置,确保正确配置了所需的分频系数。

    总结和推荐


    综上所述,LMK04208 高性能时钟清洁器凭借其超低的抖动性能和灵活的功能配置,在多个应用领域展现出强大的竞争力。其出色的相位噪声抑制能力和广泛的兼容性使其成为数据转换器时钟系统、无线通信和其他需要高精度时钟的应用的理想选择。因此,我强烈推荐在设计相关系统时选用此产品。

LMK04208NKDR参数

参数
PLL-锁相环
最大输入频率 1.536GHz
最大工作供电电压 3.45V
最小工作供电电压 3.15V

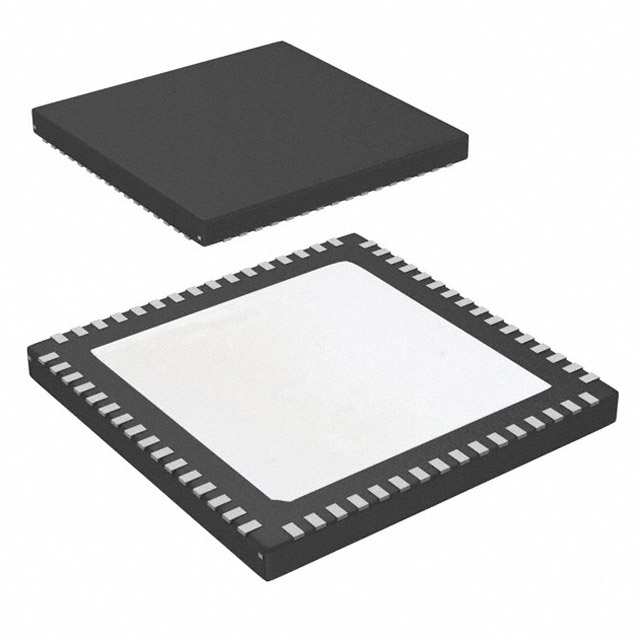

64-WFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMK04208NKDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK04208NKDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁相环 TEXAS INSTRUMENTS LMK04208NKDR LMK04208NKDR数据手册

LMK04208NKDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 60.8172
2000+ ¥ 59.271
3000+ ¥ 57.7248
库存: 27000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 60817.2
