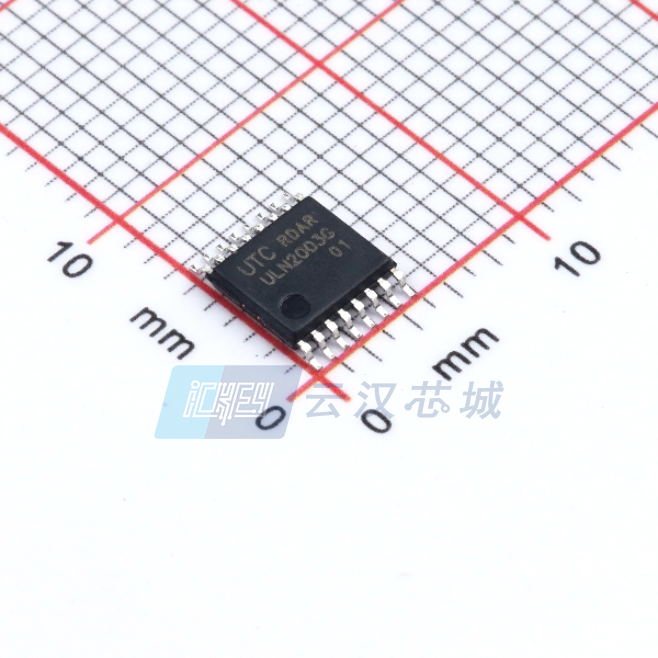

ULN2003G-P16-R

产品分类: 三极管(BJT)
厂牌: UTC/台湾友顺科技
产品描述: 500mV NPN 200mW 50V 500mA 400V 1A TSSOP-16 贴片安装
供应商型号: 26M-ULN2003G-P16-R
供应商: 云汉优选
标准整包数: 1
UTC/台湾友顺科技 三极管(BJT) ULN2003G-P16-R

ULN2003G-P16-R概述

    ULN2003 高压大电流达林顿驱动器技术手册解析

    1. 产品简介


    产品类型: ULN2003是一款由7个NPN达林顿对组成的高压大电流达林顿驱动器。
    主要功能: 用于高电压、大电流的应用场合,如继电器、电磁锤、灯泡和显示(LED)驱动。
    应用领域: 主要应用于工业控制、家用电器、照明系统等领域。

    2. 技术参数


    - 输出电流: 单个通道最大500mA。
    - 最高输出耐压: 最小50V。
    - 钳位二极管: 内置钳位二极管用于开关感性负载。
    - 输入电压范围: 输入电压为-0.5V至30V。
    - 绝对最大额定值:
    - 输出耐压: -0.5V至50V。
    - 输入电压: -0.5V至30V。
    - 钳位二极管反向电压: 50V。
    - 输出电流: 每通道最大500mA。
    - 钳位二极管正向电流: 500mA。
    - 功耗:
    - DIP-16封装: 1.47W。
    - SOP-16封装: 1.25W(注意2)。
    - TSSOP-16封装: 0.62W。
    - 工作环境温度: -40°C至+85°C。
    - 存储温度: -55°C至+150°C。

    3. 产品特点和优势


    - 高可靠性: 最大输出电流高达500mA,能够满足大多数应用需求。
    - 宽工作电压范围: 支持50V的最大输出耐压,适用于多种高压场合。
    - 内置钳位二极管: 能够有效防止因感应负载引起的过压损害。
    - 兼容性强: 输入兼容各种类型的逻辑电路,方便与其他系统集成。
    - 不同封装形式: 提供DIP-16、SOP-16和TSSOP-16三种封装形式,适应不同的安装需求。

    4. 应用案例和使用建议


    应用案例:
    - 继电器驱动: 用于控制各种类型的继电器,如电机、灯泡等。
    - 电磁锤驱动: 在机械自动化控制中广泛应用。
    - LED显示驱动: 可以用于LED显示屏的控制。
    使用建议:
    - 热设计: 由于功率较高,需要进行良好的散热设计,避免超过最大结温。
    - 电源设计: 使用适当的电源熔断器以防止过电流导致的损坏。
    - 保护电路: 对于感性负载(如电机),需要设计额外的保护电路来防止回流电流造成的损害。
    - 系统布局: 尤其要注意输出线、公共端和接地线的设计,以避免短路或其他故障。

    5. 兼容性和支持


    - 兼容性: 该产品与多种逻辑电路兼容,如TTL和CMOS。
    - 支持信息: 制造商提供详细的技术支持文档和维护服务,用户可以在官网上获取更多帮助信息。

    6. 常见问题与解决方案


    - 问题1: 过载电流导致损坏。
    解决方案: 确保系统设计时加入过流保护电路,如熔断器。
    - 问题2: 回流电流导致损坏。
    解决方案: 在设计中加入合适的保护电路,如续流二极管。
    - 问题3: 温度过高。
    解决方案: 加强散热设计,确保IC工作在安全范围内。

    7. 总结和推荐


    总结: ULN2003是一款高性能的高压大电流达林顿驱动器,适用于多种工业和家庭自动化应用。它具备高可靠性和广泛的电压范围,同时内置钳位二极管提供了额外的安全保障。
    推荐: 强烈推荐该产品用于需要高压、大电流驱动的应用场景。在使用过程中需要注意系统的合理设计,尤其是热管理和过流保护,以确保长期稳定运行。

ULN2003G-P16-R参数

参数
VCEO-集电极-发射极最大电压 400V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV
配置 -
晶体管类型 NPN
最大集电极发射极饱和电压 -
VCBO-最大集电极基极电压 -
集电极电流 1A
最大功率耗散 200mW
集电极截止电流 500mA
VEBO-最大发射极基极电压 50V
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ULN2003G-P16-R数据手册

厂牌 PDF简要描述 下载
UTC/台湾友顺科技 三极管(BJT) UTC/台湾友顺科技 ULN2003G-P16-R ULN2003G-P16-R数据手册

ULN2003G-P16-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9888
10+ ¥ 0.8333
100+ ¥ 0.7018
500+ ¥ 0.597
3000+ ¥ 0.5195
6000+ ¥ 0.4938
库存: 2525
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.98
