ITS40FR2ST

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 50000Cycles 50mA 250μm 通孔安装 8.3mm*9.7mm*7mm
供应商型号: N-ITS40FR2ST
供应商: 云汉优选
标准整包数: 1

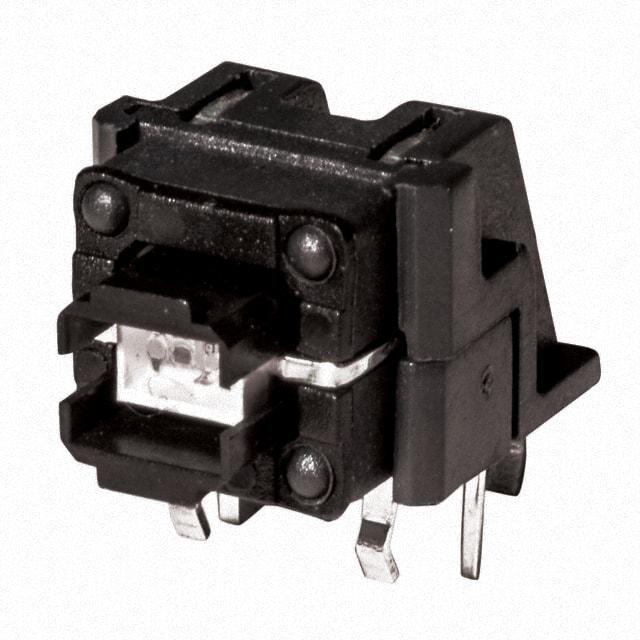

C&K 轻触开关 ITS40FR2ST

ITS40FR2ST概述

    C&K ITS系列触摸开关技术手册解析
    本文旨在详细介绍C&K公司的ITS系列触摸开关产品,涵盖产品概述、技术参数、产品特点和优势、应用案例及建议、兼容性和支持、常见问题与解决方案等内容。该系列产品设计先进,适用于多种场合,包括消费电子产品、服务器存储、医疗设备等领域。

    1. 产品简介


    产品类型:
    C&K的ITS系列是触摸开关,包含垂直安装的表面贴装(SMT)和直角安装的通孔(Thru-hole)两种型号。此外,还有多种不同颜色和标志选项,可选标准光或生物色LED。
    主要功能:
    这些触摸开关具有快速响应和稳定的机械操作特性,能够提供长期可靠的操作性能。同时,该系列开关符合RoHS标准,为无铅环保设计。
    应用领域:
    由于其广泛的功能和稳定性,该系列产品非常适合应用于消费电子产品、服务器存储、医疗设备、测试测量仪器、音频视频设备、计算机及外围设备、安全系统等多个领域。

    2. 技术参数


    机械参数:
    - 操作力: V1、V2、V3、R1、R2型号为160±50克力(gf),R3N型号为220±50克力(gf)
    - 操作寿命: 50,000次(最大250mΩ)
    - 推荐操作行程: 0.25毫米±0.1毫米
    电气参数:
    - 额定电流: 50毫安(mA)@ 12伏直流电(VDC)
    - 接触电阻: 初始时<100毫欧(mΩ)
    - 耐压能力: 250伏交流电(VAC)(50-60赫兹)之间,终端间电压承受1分钟
    - 绝缘电阻: >100兆欧(MΩ)
    - 消抖时间: <10毫秒(ms)
    封装形式:
    - 直角通孔版本为200件托盘包装
    - 表面贴装版本为带状盘式包装(具体视V2、V3或R3N安装样式图纸而定)

    3. 产品特点和优势


    - 多种安装方式:提供垂直和直角安装的表面贴装和通孔两种安装方式,便于根据不同需求选择。
    - 多样化颜色选择:提供单色、双色LED选项,可以满足不同的外观需求。
    - 高性能:具有良好的耐久性和稳定性,使用寿命长达50,000次。
    - 环保设计:符合RoHS标准,实现无铅化生产。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:如手机、平板电脑等移动设备,需要可靠的输入按钮。
    - 服务器和存储设备:数据中心中的各种控制面板需要稳定的信号传输。
    - 医疗设备:精确和可靠的控制系统对医疗设备至关重要。
    使用建议:
    - 环境温度:确保工作温度在-25°C至+70°C范围内,存储温度在-25°C至+80°C范围内。
    - 操作行程:严格按照推荐操作行程进行安装,以确保最佳性能。

    5. 兼容性和支持


    兼容性:
    - ITS系列触摸开关具有高兼容性,适合与大多数主流电路板配合使用。
    - 标准LED颜色选项与常见的电子系统匹配度高,简化了集成过程。
    支持服务:
    - 提供详细的产品手册和技术文档,便于用户了解产品特性和使用方法。
    - 厂商还提供了全面的技术支持服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    问题一:
    - 问:操作力不符合要求怎么办?
    - 答: 请检查所选型号是否符合所需操作力要求,并确认安装过程是否正确。如有需要,请联系技术支持。
    问题二:
    - 问:产品出现故障怎么办?
    - 答: 首先确认产品是否按照说明书正确安装和使用。若仍有问题,请及时联系售后服务,以便得到进一步指导。

    7. 总结和推荐


    综合评估:
    C&K的ITS系列触摸开关以其多功能、高可靠性和环保特性,在市场上具备较强的竞争力。无论是工业应用还是消费类电子设备,该系列产品都能提供卓越的表现和优质的用户体验。
    推荐使用:
    强烈推荐这款产品给那些寻求高性能、多用途且环保的触摸开关解决方案的客户。无论是对于新项目的开发还是现有系统的升级,ITS系列都是一个值得信赖的选择。

ITS40FR2ST参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 50000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
长*宽*高 8.3mm*9.7mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ITS40FR2ST厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ITS40FR2ST数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K ITS40FR2ST ITS40FR2ST数据手册

ITS40FR2ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16+ $ 6.6886 ¥ 56.8531
50+ $ 6.4993 ¥ 55.2441
100+ $ 5.406 ¥ 45.951
200+ $ 4.5492 ¥ 38.6682
库存: 69
起订量: 16 增量: 1
交货地:
最小起订量为:16
合计: ¥ 909.64
