KT11-P2-S-A2M-3-5LFG

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles SMD 贴片安装,黏合安装 7.77mm*6.41mm*7.11mm
供应商型号:
供应商:
标准整包数: 0

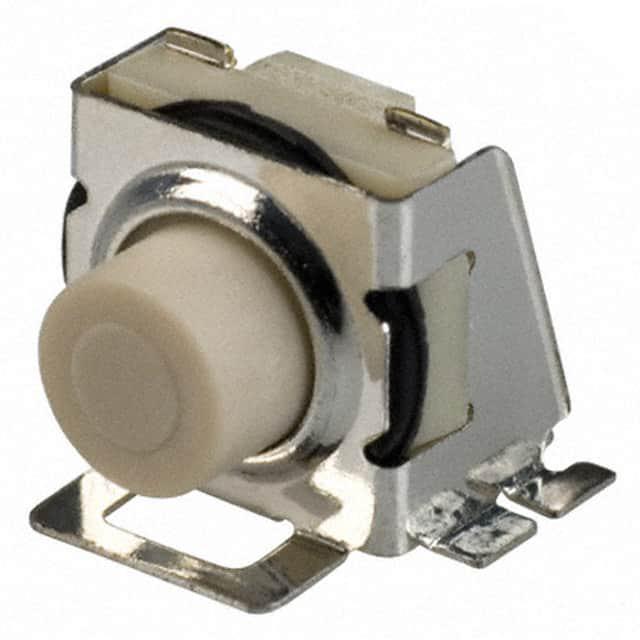

C&K 轻触开关 KT11-P2-S-A2M-3-5LFG

KT11-P2-S-A2M-3-5LFG概述

    全面SMT顶侧操作密封型按钮开关——CK KT系列

    产品简介


    CK KT系列是一款全面采用表面贴装技术(SMT)的按钮开关,它不仅具有顶部和侧面操作的功能,而且还能提供密封式设计。这款开关适用于多种工业应用,例如电信设备、计算机产品、仪器仪表和电源供应系统。它的高可靠性使其在要求严格的应用环境中脱颖而出。

    技术参数


    - 接触排列: SPST(单掷,常开)
    - 终端: SMT(表面贴装技术)端子
    - 电气规格:
    - 接触额定值: 最大1.0 VA,32V AC或DC
    - 电气寿命: 在全负载下为100,000次开关周期
    - 介电强度: 最小250 VRMS,海平面
    - 接触电阻: 初始时小于50毫欧,2-4V DC,100 mA
    - 绝缘电阻: 最小10^9 欧姆
    - 环境规格:
    - 操作温度范围: Ag版本:-40°C至90°C;Au版本:-40°C至125°C
    - 焊接性: 符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化测试)
    - 防护等级: IP57(防尘、防液体)

    产品特点和优势


    1. 全SMT侧操作: 具有易于贴装的优势。
    2. 硬橡胶或塑料顶帽: 提供多种材质选择,满足不同应用需求。
    3. 高剪切力: 带有延长支架,增强结构稳定性。
    4. 顶部板片: 易于拾放。
    5. RoHS合规: 环保材料,符合国际标准。
    6. 可选颜色和安装选项: 按需定制,灵活方便。

    应用案例和使用建议


    - 典型应用:
    - 电信设备
    - 计算机产品
    - 仪器仪表
    - 电源供应
    - 使用建议:
    - 安装方式: 推荐使用SMT贴装工艺,确保稳定可靠的连接。
    - 防护措施: 在高湿度环境下使用时,考虑加装额外防水套件以增强保护。

    兼容性和支持


    - 兼容性: 可与各种电路板和组件兼容。
    - 支持服务: 提供本地代表的技术咨询和服务。

    常见问题与解决方案


    1. 如何正确识别并订购特定按钮?
    - 解决方案: 确认所需颜色和安装样式,按产品编号进行订购。
    2. 如何进行焊接和组装?
    - 解决方案: 遵循制造商提供的焊接工艺标准,如MIL-STD-202F方法208D或EIA RS-186E方法9。

    总结和推荐


    CK KT系列按钮开关以其全面的SMT技术、广泛的适用范围和高可靠性,是工业电子设备的理想选择。它在各个领域的广泛应用证明了其卓越性能和市场竞争力。如果您正在寻找一种可靠且灵活的按钮开关,CK KT系列绝对值得考虑。

KT11-P2-S-A2M-3-5LFG参数

参数
电压额定值 32V(DC)
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 7.77mm*6.41mm*7.11mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KT11-P2-S-A2M-3-5LFG厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KT11-P2-S-A2M-3-5LFG数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KT11-P2-S-A2M-3-5LFG KT11-P2-S-A2M-3-5LFG数据手册

KT11-P2-S-A2M-3-5LFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
