KSA1M211LFTR

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, PC 引脚接端, 尺寸 7.4 x 7.3mm, 通孔, 单刀单掷
供应商型号: N-KSA1M211LFTR
供应商: 云汉优选
标准整包数: 1

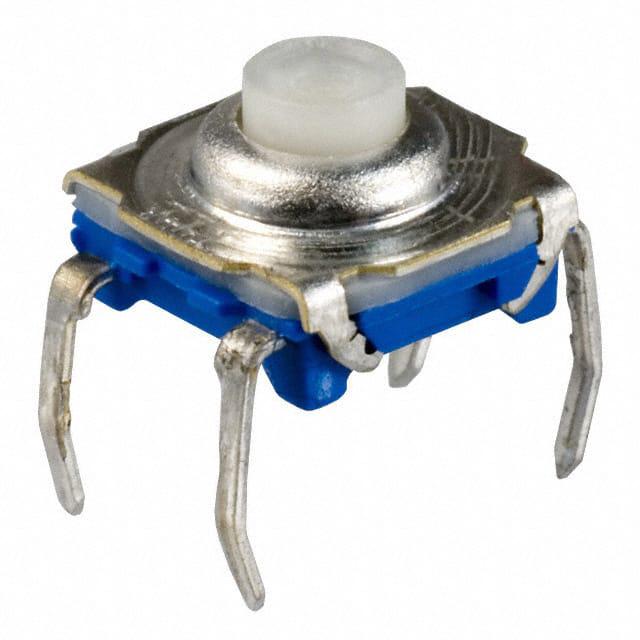

C&K 轻触开关 KSA1M211LFTR

KSA1M211LFTR概述

    KSA & KSL 系列密封按压开关技术手册

    产品简介


    CKSwitches公司生产的KSA和KSL系列密封按压开关是一种高性能的电子元器件,广泛应用于汽车、工业控制和电信网络等领域。该产品提供自动插入或手动插入两种选择,并具备多种功能选项。该系列产品符合RoHS标准,并采用镀锡处理,确保其环保且耐用。

    技术参数


    KSA & KSL 系列按压开关的技术规格如下:
    | 参数 | 规格 |

    | 插入方式 | 手动(散装包装)/ 自动(管装包装,每管65个) |
    | 接触材料 | 银触点 / 金触点 |
    | 操作力 | 1.3 N(130克),100,000次操作;1.3 N(130克),1,000,000次操作;3 N(300克),100,000次操作;5 N(500克),100,000次操作;3 N(300克),500,000次操作 |
    | 操作行程 | 0.5mm至0.7mm |
    | 电气特性 | 最大功率:银触点 1 VA,金触点 0.2 VA;最大电压:32 VDC;最小电压:20 mV;最大电流:银触点 50 mA,金触点 10 mA;最小电流:1 mA |
    | 绝缘电阻 | ≥109Ω (100V) |
    | 密封等级 | IP60 |
    | 环境适应性 | 操作温度范围:银触点 -40°C 至 85°C,金触点 -40°C 至 125°C;存储温度范围:银触点 -40°C 至 85°C,金触点 -55°C 至 125°C |
    | 机械寿命 | 100,000次至1,000,000次操作 |

    产品特点和优势


    KSA和KSL系列按压开关具备以下显著特点和优势:
    - 设计灵活:支持手动或自动插入,用户可以根据需要选择不同的装配方式。
    - 自保持设计:采用拱形端子设计以确保自保持,减少安装过程中脱落的风险。
    - 多样化的按钮选择:提供不同尺寸和颜色的按钮,以满足不同的外观需求。
    - 高可靠性:采用双过模封装技术,保证电气连接的稳定性。
    - 耐环境性能:能够在广泛的温度范围内稳定工作,适用于恶劣的工作环境。

    应用案例和使用建议


    KSA和KSL系列按压开关广泛应用于汽车、工业和电信网络领域,具体应用案例包括:
    - 汽车应用:用于车载控制系统中的按钮操作,如音响控制面板等。
    - 工业控制:用于工业自动化设备中的位置检测和操作按钮。
    - 电信网络:作为通信设备中的控制开关,如路由器、交换机上的按键。
    使用建议:
    - 在选择操作力时,根据实际使用场景确定所需的按压力度,避免因过小的操作力导致误操作。
    - 考虑到产品的工作环境,选择合适的接触材料,例如金触点适合高温环境下使用。
    - 使用过程中应注意定期检查按钮是否正常工作,以确保系统的可靠运行。

    兼容性和支持


    该系列按压开关兼容不同类型的终端设备,可以方便地集成到各种电子产品中。厂商提供技术支持和售后服务,如有疑问可联系当地的销售代表。

    常见问题与解决方案


    1. 问题:如何选择合适的操作力?
    - 解决方案:根据设备的具体使用场景和负载要求来决定。例如,对于轻负载操作,可以选择较低的操作力;对于重负载操作,则需要更高的操作力。

    2. 问题:按钮长时间使用后出现接触不良怎么办?
    - 解决方案:定期清洁按钮,确保接触面干净无尘。如仍存在问题,建议更换新的按钮组件。
    3. 问题:如何判断产品的质量是否符合要求?
    - 解决方案:请联系当地销售代表获取详细的质量认证报告,并进行严格的质量测试。

    总结和推荐


    综上所述,KSA和KSL系列按压开关以其高度灵活性、可靠性和多功能性,在多个行业中得到了广泛应用。无论是在汽车、工业还是电信领域,这款产品都能提供出色的性能和耐用性。因此,我们强烈推荐使用CKSwitches公司的KSA和KSL系列密封按压开关。

KSA1M211LFTR参数

参数
执行器行程 500μm
机械寿命 100000Cycles
操作力 1.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 4.7mm
长*宽*高 7.4mm*7.4mm*4.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSA1M211LFTR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSA1M211LFTR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSA1M211LFTR KSA1M211LFTR数据手册

KSA1M211LFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2968 ¥ 2.5228
900+ $ 0.2833 ¥ 2.4076
1800+ $ 0.2744 ¥ 2.3322
3600+ $ 0.2693 ¥ 2.2889
10000+ $ 0.2642 ¥ 2.2455
库存: 13134
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 1009.12
