KSC141JLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 200000Cycles 50mA 300μm 2.5mm 贴片安装,黏合安装 6.2mm*6.2mm*2.5mm
供应商型号: U-KSC141JLFS
供应商: 云汉优选
标准整包数: 2000

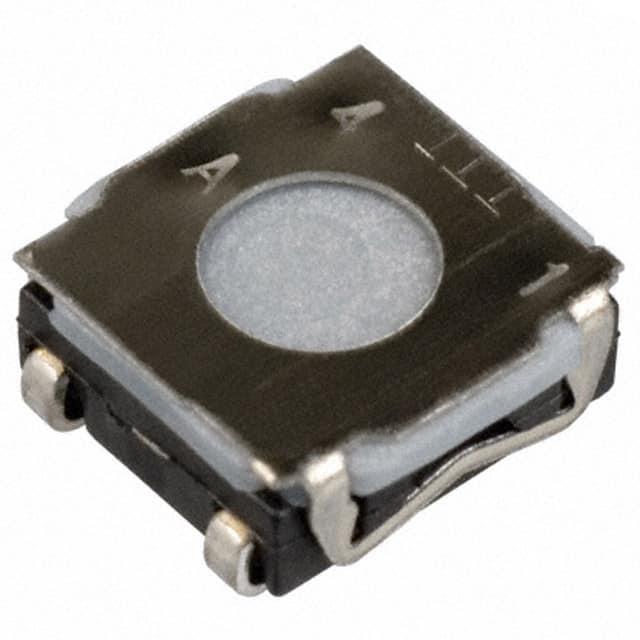

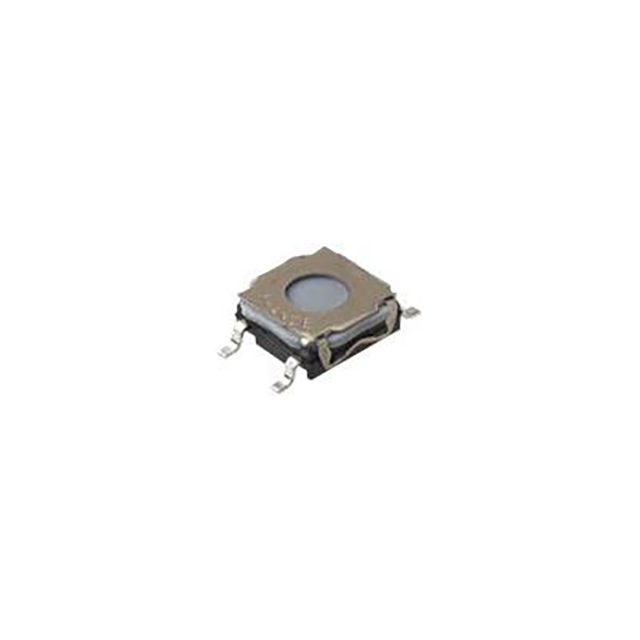

C&K 轻触开关 KSC141JLFS

KSC141JLFS概述

    # CK Products KSC Series Tactile Switches 技术手册解析

    产品简介


    CK系列触觉开关(Tactile Switches)是专为表面贴装技术(SMT)设计的密封式触控开关。此系列开关广泛应用于汽车、医疗设备、工业电子、网络基础设施及IT行业等领域。产品提供多种配置选项,包括软质触头、硬质触头及各种高度选择,具备IP67防水防尘等级(部分型号为IP50),确保其适用于苛刻的工作环境。
    主要功能和应用领域:
    - 功能: 提供瞬时动作(Momentary Action)触控反馈,开关采用单极单掷(SPST, Normally Open)的设计。
    - 应用领域:
    - 汽车内饰与外部部件(如换挡拨片、方向盘、车窗升降器等)。
    - 医疗设备(如面板按钮、仪器控制面板)。
    - 工业自动化控制。
    - 网络通信设备及IT基础设施。
    - 其他需要可靠触控开关的领域。

    技术参数


    以下是KSC系列开关的主要技术规格:
    | 参数类别 | 规格说明 |

    | 功能 | 瞬时动作(Momentary Action)。 |
    | 接触形式 | 单极单掷(SPST, Normally Open)。 |
    | 终端类型 | J型弯脚及鸥翼型适合SMT贴装。 |
    | 密封等级 | IP67(除KSC5为IP50)。 |
    | 操作温度 | 银涂层:-40℃至85℃;金涂层:-40℃至125℃。 |
    | 储存温度 | 银涂层:-55℃至85℃;金涂层:-55℃至125℃。 |
    | 最大功率 | 银涂层:1VA;金涂层:0.2VA。 |
    | 最小电压 | 20mV。 |
    | 最大电流 | 银涂层:50mA;金涂层:10mA。 |
    | 最小电流 | 银涂层:1mA;金涂层:0.1mA。 |
    | 绝缘电阻 | 初始测量≥1GΩ,潮湿后≥10MΩ。 |
    | 接触电阻 | ≤100mΩ。 |
    | 使用寿命 | 10万到5百万次操作(视具体型号)。 |
    | 焊锡方式 | 支持铅焊接及无铅回流焊接工艺,符合IEC 61760-1标准。 |

    产品特点和优势


    KSC系列触控开关的独特功能和优势使其在市场上具有强大的竞争力:
    1. 积极的触感反馈
    开关提供清晰的触感反馈,适合需要精准操作的应用场合。
    2. 多样化的配置选项
    支持银或金涂层、J型和G型终端、不同高度和硬度的触头。
    3. 高防护等级
    高达IP67的防护等级保证了其在恶劣环境下的稳定运行。
    4. 长寿命设计
    部分型号可实现高达5百万次的操作循环。
    5. 易于集成
    支持表面贴装工艺,符合EIA RS481和IEC 2863标准,方便大规模生产。

    应用案例和使用建议


    应用案例:
    - 汽车内饰和开关模块
    KSC系列开关被广泛用于汽车内部,例如方向盘上的多功能按钮、换挡拨片、座椅调节按钮等。其IP67防护等级确保了在潮湿环境中的可靠性。

    - 医疗设备面板
    在医疗设备的控制面板中,这些开关提供了高精度的触控反馈,同时满足严格的卫生要求。
    使用建议:
    - 安装注意事项
    确保焊接温度不超过5秒以避免过热损坏。建议使用稍活化助焊剂并遵循典型清洗流程。

    - 选型建议
    对于需要更高电流的应用场景,建议选择金涂层型号以减少接触电阻。

    兼容性和支持


    CK系列产品支持与其他标准电子元件和设备的兼容,且提供全面的技术支持服务。厂商提供详尽的技术文档及现场培训,以帮助客户快速掌握使用方法。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 开关触感不明显 | 调整操作力或检查接触电阻。 |
    | 寿命低于预期 | 检查安装是否符合规范,更换金涂层版本。 |
    | 环境潮湿导致开关失效 | 确保密封良好,必要时增加额外防护措施。 |

    总结和推荐


    CK系列触控开关凭借其多样化配置、高性能参数和良好的市场口碑,在众多行业中表现出色。特别是其IP67防护等级和长寿命设计,使它成为许多关键应用的理想选择。对于追求高性能、高可靠性的项目,我们强烈推荐使用CK KSC系列触控开关。
    如果您正在寻找一款耐用性强、操作体验优良的触控开关,CK系列无疑是一个值得信赖的选择。

KSC141JLFS参数

参数
机械寿命 200000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 2.5mm
执行器行程 300μm
长*宽*高 6.2mm*6.2mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

KSC141JLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC141JLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC141JLFS KSC141JLFS数据手册

KSC141JLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
