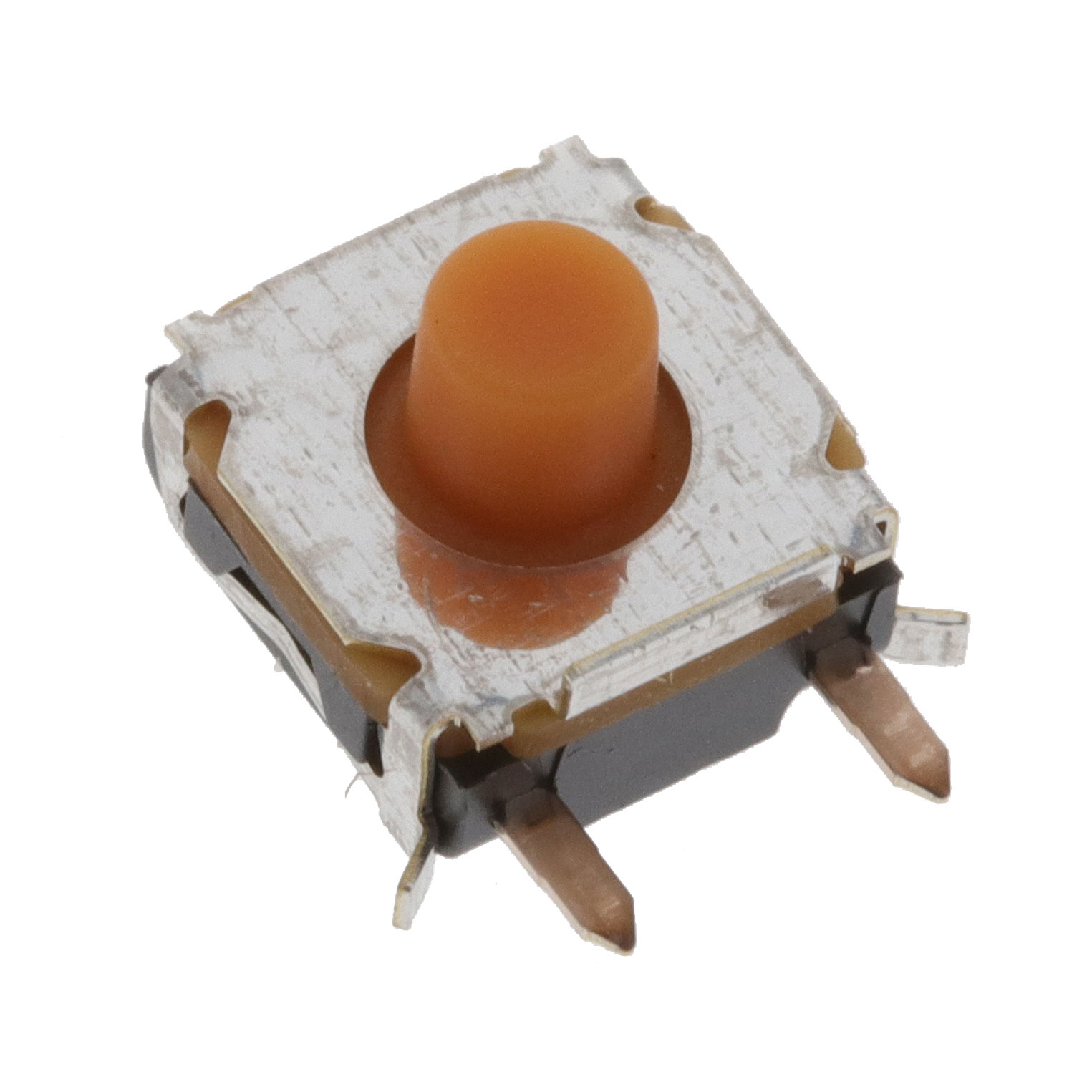

KSC421V270SHLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2N 300000Cycles 500μm 贴片安装,通孔安装,黏合安装 7.25mm*3.43mm*6.7mm
供应商型号: N-KSC421V270SHLFS
供应商: 云汉优选
标准整包数: 800
C&K 轻触开关 KSC421V270SHLFS

KSC421V270SHLFS概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品名称:CK Switches的KSC4V2系列侧按密封型轻触开关(Side Actuated Sealed Tact Switch)。
    产品类型:轻触开关(Tactile Switch),适用于多种电子设备。
    主要功能:提供瞬时动作功能,主要用于工业控制、通信设备和汽车电子等领域。
    应用领域:广泛应用于汽车、工业电子、网络设备及电信设备。

    2. 技术参数


    | 参数 | 银触点版本 | 金触点版本 |
    |
    | 最大功率 | 1VA | 0.2VA |
    | 最大电压 | 32VDC | 32VDC |
    | 最小电压 | 20mV | 20mV |
    | 最大电流 | 50mA | 10mA |
    | 最小电流 | 1mA | 0.1mA |
    | 绝缘电阻(初始阶段) | >10⁹Ω | >10⁹Ω |
    | 接触电阻 | ≤100mΩ | ≤100mΩ |
    | 电介质强度 | ≥250Vrms | ≥250Vrms |
    | 弹回时间 | <1ms | <1ms |
    环境参数:
    - 操作温度范围:银触点:-40°C至85°C;金触点:-40°C至125°C
    - 存储温度范围:银触点:-55°C至85°C;金触点:-55°C至125°C
    机械参数:
    - 额定负载:支持40N(带后支撑)/10N(无后支撑)
    - 行程:银触点版本为0.7±0.2mm,金触点版本为0.45±0.25mm
    焊接工艺:符合IEC 61760-1标准的无铅回流焊接工艺。

    3. 产品特点和优势


    - 全表面贴装设计:支持侧按操作,具备高可靠性。
    - 防水防尘等级:达到IP67标准,适合恶劣环境应用。
    - 引脚可焊性增强:采用“Pin in Paste”技术,提升焊接质量和稳定性。
    - 多样化选择:提供软橡胶(70SH)、硬橡胶(RT/RT2)等多种触觉反馈材料,满足不同需求。
    - 高性能接触材料:银触点适用于普通应用,金触点适用于高可靠性需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 汽车仪表盘按钮
    - 工业自动化控制面板
    - 网络设备电源开关
    - 通信设备接口按键
    使用建议:
    - 确保焊接温度符合IEC标准,避免高温对触点造成损坏。
    - 在极端环境下使用时,建议选择金触点版本以提高抗腐蚀能力。
    - 若需定制化方案(如特殊弹力或行程),请联系本地销售代表。

    5. 兼容性和支持


    - 兼容性:支持标准EIA RS481和IEC 2863包装规范,便于大批量生产和自动装配。
    - 支持服务:由当地销售代表提供技术支持和集成服务,确保产品安全可靠地用于关键系统。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻偏高 | 检查焊接质量,更换合格触点材料。 |
    | 按键弹回时间过长 | 调整行程设置,确保符合标准值。 |
    | 开关触发灵敏度低 | 检查触觉反馈材料是否匹配应用需求。 |

    7. 总结和推荐


    综合评估:KSC4V2系列轻触开关以其全表面贴装设计、高可靠性及多样化的触觉反馈选项,在工业和消费电子领域表现卓越。它特别适合对操作稳定性和环境适应性要求较高的场景。对于需要高端应用的产品(如汽车和电信设备),金触点版本尤为推荐。此外,其兼容性强且提供完善的售后支持,使其在市场上具有较强的竞争力。
    推荐指数:⭐⭐⭐⭐⭐(5颗星)
    综上所述,KSC4V2系列轻触开关是一款值得信赖的优质产品,尤其适用于需要高精度和稳定性的工业及汽车应用场合。如果您正在寻找一款多功能、易集成且成本效益高的电子元器件,该产品无疑是一个理想的选择。

KSC421V270SHLFS参数

参数
执行器行程 500μm
机械寿命 300000Cycles
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
执行器高度 -
长*宽*高 7.25mm*3.43mm*6.7mm
安装方式 贴片安装,通孔安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC421V270SHLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC421V270SHLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC421V270SHLFS KSC421V270SHLFS数据手册

KSC421V270SHLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
