KST221JLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2N 100000Cycles 50mA 1.3mm 5mm SMD 贴片安装,黏合安装 6.2mm*6.2mm*5mm
供应商型号: N-KST221JLFS
供应商: 云汉优选
标准整包数: 1000

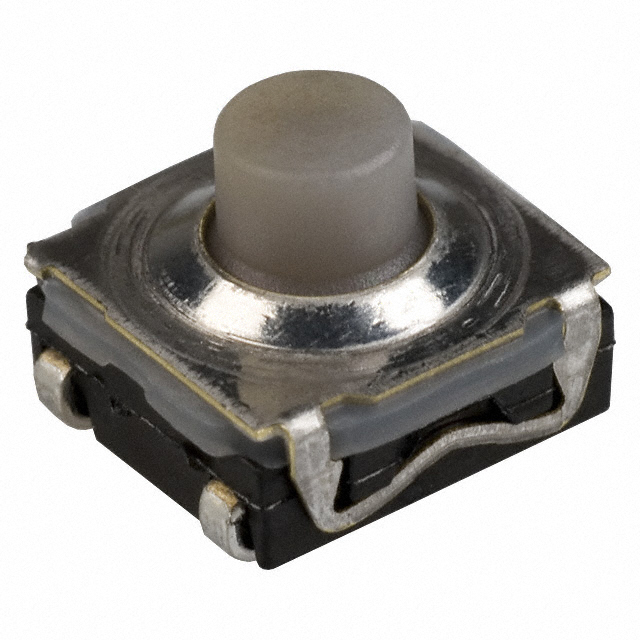

C&K 轻触开关 KST221JLFS

KST221JLFS概述

    电子元器件技术手册:ITT Cannon KST 系列长行程SMT轻触开关

    产品简介


    ITT Cannon 的 KST 系列是一款专为表面贴装技术(SMT)设计的长行程轻触开关,广泛应用于需要高可靠性与精准操作的电子设备中。产品具备可定制化选项,适用于多种工业及消费电子产品。主要功能包括触发信号传递、电源控制等,其典型应用领域包括仪表盘、电话设备及前端面板。

    技术参数


    | 参数类别 | 规格 |

    | 最大应用力 | 40N(400克) |
    | 操作力(最小/最大) | 2N/3.5N(200克/350克) |
    | 接触材料 | 银、金 |
    | 电气规格 | 切换功率:最大0.50VA;切换电压:20mV至30V;切换电流:1mA至50mA |
    | 绝缘电阻 | >10^9Ω |
    | 接触电阻 | <100mΩ |
    | 弹跳时间 | <5ms |
    | 绝缘强度 | >250V,交流50Hz,持续1分钟 |
    | 工作温度范围 | 操作温度:-40°C至125°C;存储温度:-55°C至125°C |
    | 包装方式 | 每卷1000件,直径330mm(12.992英寸),符合EIA-RS-481标准 |

    产品特点和优势


    KST系列轻触开关凭借其卓越的设计和制造工艺,具备以下显著特点:
    - 橡胶操作按钮:提供舒适的操作体验。
    - 银触点材质:具有良好的导电性和耐用性。
    - 兼容SMT设备:能够适应自动化生产需求。
    - 多样化终端设计:提供J型弯脚和鸥翼型两种选择,便于安装和集成。

    应用案例和使用建议


    KST系列轻触开关因其长行程和稳定性能,在多个行业中得到了广泛应用。例如:
    - 汽车仪表盘:适合需要频繁操作且对耐久性要求较高的场景。
    - 消费类电子产品:如手机按键,确保长期使用的可靠性。
    - 医疗设备:高精度操作,满足严苛的行业标准。
    使用建议:
    - 确保操作力度适中,避免过度施压导致损坏。
    - 定期清洁触点以维持最佳性能。

    兼容性和支持


    KST系列轻触开关与其他主流电子元件高度兼容,支持通过标准SMT流程进行焊接。ITT Cannon 提供全面的技术支持,包括在线文档、培训课程以及专业的客户服务团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发后无法复位 | 检查是否有异物卡住,必要时更换零件 |
    | 接触不良 | 清洁触点并检查连接是否牢固 |
    | 开关寿命不足 | 确认操作频率是否超出额定值 |

    总结和推荐


    总体而言,ITT Cannon KST 系列轻触开关以其优良的设计、可靠的性能和广泛的适用性,在众多领域表现出色。对于追求高品质、高性能的电子设计工程师来说,这是一款值得推荐的产品。如果您正在寻找一款适用于高负荷应用场景的轻触开关,KST系列将是您的理想之选。

KST221JLFS参数

参数
电压额定值 32V(DC)
执行器高度 5mm
执行器行程 1.3mm
机械寿命 100000Cycles
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6.2mm*6.2mm*5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KST221JLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KST221JLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KST221JLFS KST221JLFS数据手册

KST221JLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
