首页  >  产品百科  >  KSC541G

KSC541G

产品分类: 轻触开关
厂牌: C&K
产品描述: Off-Mom SPST-NO 3N 100000Cycles 500μm 贴片安装,黏合安装 6.2mm*6.2mm*5.6mm
供应商型号: 401-1083-2-ND
供应商: Digi-Key
标准整包数: 1

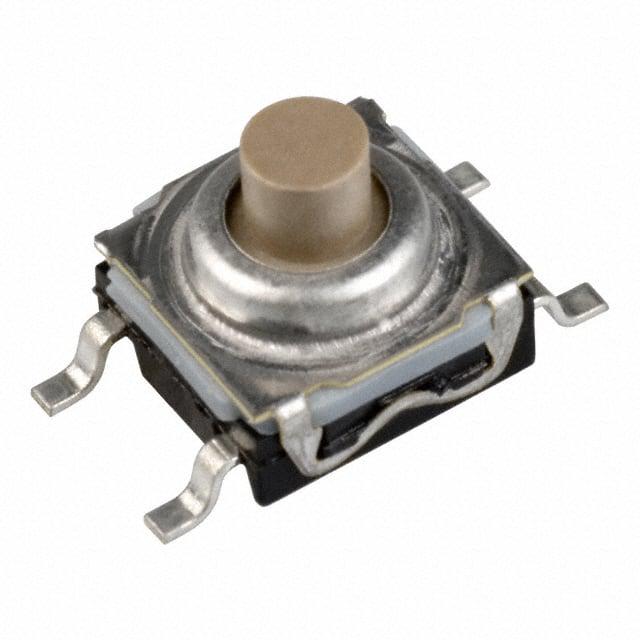

C&K 轻触开关 KSC541G

KSC541G概述

    KSC5 系列触控开关技术手册解析

    1. 产品简介


    KSC5 系列触控开关是 ITTCANNON 公司开发的一款具有机械操作和表面贴装技术(SMT)功能的触控开关。该系列开关以其独特的功能和广泛的应用范围受到关注,包括汽车、计算机和仪器仪表等领域。KSC5 系列不仅能够从顶部或两侧进行操作,还具备防水、防尘能力,适合恶劣的工作环境。

    2. 技术参数


    - 接触材料: 银材质或金材质
    - 操作力:
    - KSC521G: 2.0N (200克)
    - KSC541G: 3.0N (300克)
    - 行程:
    - 轴向: 0.25mm ± 0.15mm
    - 横向: 0.5mm ± 0.25mm
    - 使用寿命:
    - 轴向: 100,000次
    - 横向: 10,000次
    - 工作温度:
    - 银材质: -40°C 至 85°C
    - 金材质: -40°C 至 125°C
    - 最大功率:
    - 银材质: 1VA
    - 金材质: 0.2VA
    - 最大电压: 32VDC
    - 最小电压: 20mV
    - 最大电流:
    - 银材质: 50mA
    - 金材质: 10mA
    - 绝缘电阻: >10^9Ω (100V)

    3. 产品特点和优势


    KSC5 系列触控开关的主要特点是:
    - 多方向操作: 可以从顶部或两侧触发。
    - 高防护性: 密封设计,适合自动插入机。
    - 耐久性: 高达10万次的使用寿命。
    - 兼容性: 支持自动化装配线。

    4. 应用案例和使用建议


    - 典型应用:
    - 汽车: 用于控制面板上的按钮。
    - 计算机: 笔记本电脑的键盘按键。
    - 仪器仪表: 医疗设备或工业控制面板。
    - 使用建议:
    - 在安装时确保开关的清洁度,避免灰尘进入。
    - 定期检查并清洗开关,保持良好的导电性。
    - 在极端温度条件下,选择金材质的开关以提高可靠性。

    5. 兼容性和支持


    - 兼容性: 支持自动插入机。
    - 包装: 开关提供在连续带和卷盘上的交付方式,每卷含有1000个单元。
    - 售后支持: 咨询客户服务获取更多特定配置信息。

    6. 常见问题与解决方案


    - Q1: 开关使用寿命缩短?
    - A1: 检查是否过载,确保不超过最大额定值。
    - Q2: 开关接触不良?
    - A2: 清洁开关表面,避免灰尘影响。
    - Q3: 开关响应时间慢?
    - A3: 检查电源电压是否符合要求,确认没有接触不良现象。

    7. 总结和推荐


    KSC5 系列触控开关是一款性能优良的产品,特别适用于需要高可靠性和耐用性的场合。其独特的多方向操作和高防护性使其在市场上具有很强的竞争力。建议在各种自动化设备和严苛环境下使用。

KSC541G参数

参数
电压额定值 -
执行器高度 -
执行器行程 500μm
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 6.2mm*6.2mm*5.6mm
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

KSC541G厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC541G数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC541G KSC541G数据手册

KSC541G封装设计

查看详情并下载
Symbol
Footprint
3D Model
