首页  >  产品百科  >  KSC941J LFS

KSC941J LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3.4N 300000Cycles 50mA 400μm 7.7mm 贴片安装,黏合安装 6.2mm*6.2mm*7.7mm
供应商型号: 10B-3780583-1
供应商: 国内现货
标准整包数: 1

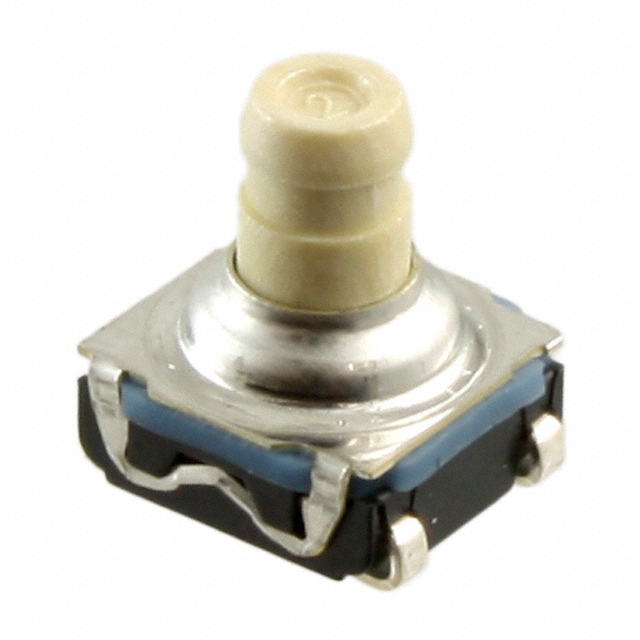

C&K 轻触开关 KSC941J LFS

KSC941J LFS概述

    KSC系列密封式触摸开关:技术手册

    产品简介


    KSC系列密封式触摸开关是一种适用于表面贴装(SMT)的紧凑型开关,特别设计用于各种工业及消费类电子产品中。这些开关具备高度可靠的机械结构和良好的电气性能,能够在恶劣环境下正常工作。KSC系列触摸开关广泛应用于汽车、医疗设备、工业电子、网络基础设施、IT设备及电梯等领域。

    技术参数


    | 参数 | 规格 |

    | 工作模式 | 按钮按下式 |
    | 接触方式 | 单点常开 |
    | 终端类型 | J弯脚、鸥翼脚 |
    | 防护等级 | IP67(除KSC5外为IP50) |
    | 操作温度范围 | -40°C 至 85°C(银质)
    -40°C 至 125°C(金质) |
    | 存储温度范围 | -55°C 至 85°C(银质)
    -55°C 至 125°C(金质) |
    | 最大功率 | 1 VA(银质)
    0.2 VA(金质) |
    | 最大电压 | 32 VDC |
    | 最小电压 | 20 mV |
    | 最大电流 | 50 mA(银质)
    10 mA(金质) |
    | 最小电流 | 1 mA(银质)
    0.1 mA(金质) |
    | 绝缘电阻(100 V) | ≥10 MΩ |
    | 电介质强度(50 Hz, 1 分钟) | ≥250 Vrms |
    | 接触电阻 | ≤100mΩ |
    | 弹跳时间 | ≤1 ms |

    产品特点和优势


    - 正向触觉反馈:确保用户每次操作都能获得清晰明确的反馈,提升用户体验。
    - 多种终端类型:提供J弯脚和鸥翼脚两种选择,满足不同的安装需求。
    - 不同高度可选:KSC系列提供了多种高度型号,适应不同应用场景。
    - 高防护等级:大多数型号达到IP67防护等级,具备防水防尘能力,适用于户外和恶劣环境。

    应用案例和使用建议


    KSC系列触摸开关在多种场合下都有广泛应用,例如汽车仪表盘上的按钮、医疗设备的控制面板等。为了更好地利用这些开关,建议:
    - 保持清洁:在安装前确保开关及其接口无灰尘或异物,以避免影响导电性能。
    - 适当的压力设置:根据实际应用的需求选择合适的操作力,确保开关能够稳定工作。
    - 避免极端条件:尽管KSC系列具备高防护等级,但仍需注意避免长期暴露在极端环境中,以免影响使用寿命。

    兼容性和支持


    KSC系列触摸开关采用标准尺寸设计,易于与现有电路板和其他电子组件集成。厂商提供了详细的订单指南和技术支持服务,用户可以联系当地代表获取更多帮助。此外,厂商还承诺根据客户需求提供定制化服务,确保产品的适用性和可靠性。

    常见问题与解决方案


    - Q:如何焊接KSC系列触摸开关?
    A:根据应用要求,可以使用轻微活化助焊剂,或通过双波峰机器焊接垂直版本,焊接时间应≤5秒。焊接后可根据典型清洗流程进行清洗。

    - Q:KSC系列的最大操作温度是多少?
    A:银质开关的操作温度范围为-40°C至85°C,而金质开关的操作温度范围则扩展至-40°C至125°C。

    - Q:KSC系列的防弹击时间是多少?
    A:KSC系列的接触弹跳时间不超过1毫秒,这有助于提高开关的稳定性。

    总结和推荐


    KSC系列触摸开关凭借其出色的性能、可靠的操作和多样的应用范围,成为许多专业领域的理想选择。无论是需要高防护等级的应用环境还是对耐用性有较高要求的场合,KSC系列都是值得信赖的产品。鉴于其卓越的功能特性和广泛的兼容性,强烈推荐在相关项目中采用KSC系列触摸开关。

KSC941J LFS参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 7.7mm
执行器行程 400μm
机械寿命 300000Cycles
操作力 3.4N
开关功能 Off-Mom
长*宽*高 6.2mm*6.2mm*7.7mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

KSC941J LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC941J LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC941J LFS KSC941J LFS数据手册

KSC941J LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
