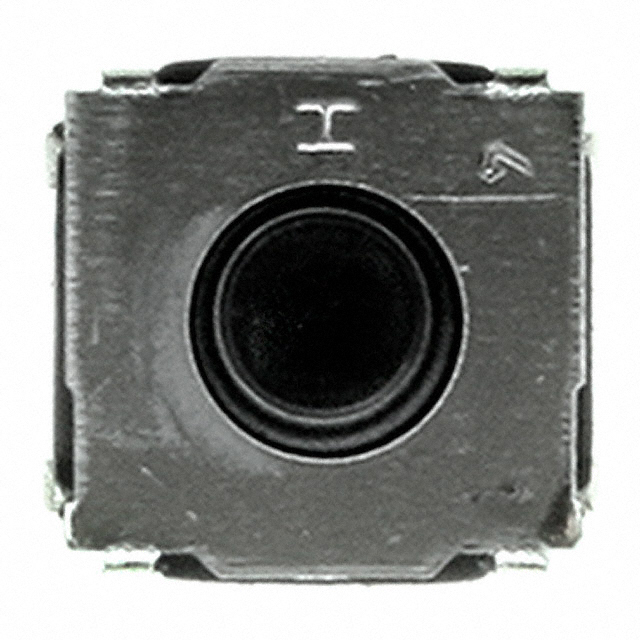

KSC441J ST2 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 表面贴装接端, 尺寸 6.2 x 6.2 x 5.2mm, 单刀单掷
供应商型号: 611-KSC441JST2LFS
供应商: Mouser
标准整包数: 1
C&K 轻触开关 KSC441J ST2 LFS

KSC441J ST2 LFS概述

    电子元器件产品技术手册
    本文旨在详细介绍一款密封型表面贴装按钮开关(型号为KSC系列),该开关主要用于各类需要精密触觉反馈的应用场景。我们将从多个方面对其进行详细的解析,帮助您更好地了解该产品的特性和应用。

    产品简介


    产品类型: 密封型表面贴装按钮开关
    主要功能: 该产品提供一种明确的触觉反馈,确保用户操作时具有良好的感知体验。它适用于多种不同的应用场景,包括汽车制造、医疗仪器、工业电子产品以及网络基础设施等领域。
    应用领域: 汽车制造、医疗仪器、工业电子产品、网络基础设施、电梯等。

    技术参数


    以下是该产品的主要技术规格和参数:
    - 封装尺寸: 2.5mm 至 7.7mm
    - 工作温度范围: -40°C 至 85°C (银材质), -40°C 至 125°C (金材质)
    - 最大功率: 1VA (银材质), 0.2VA (金材质)
    - 最大电压: 32VDC
    - 最小电流: 1mA (银材质), 0.1mA (金材质)
    - 接触电阻: ≤ 100mΩ
    - 绝缘电阻: ≥ 10MΩ (100V)
    - 密封等级: IP67(除KSC5外,IP50)

    产品特点和优势


    - 正向触感反馈: 用户可以在操作过程中获得清晰的反馈,确保操作准确无误。
    - 可选终端类型: 提供J弯角和鸥翼式两种端子,适应不同的安装需求。
    - 高度可选: 提供不同高度的选择,满足各种设计要求。
    - 防水防尘: 高达IP67的防护等级,适合恶劣环境下的使用。
    - 超低电流版本: 针对特定需求,如KSC2和KSC4,可提供超低电流版本。

    应用案例和使用建议


    - 汽车制造: 在汽车中用于控制面板的按钮,保证了车辆在不同环境下仍能稳定工作。
    - 医疗仪器: 在医疗仪器中用于确保仪器操作的准确性和可靠性。
    - 工业电子产品: 在工业控制系统中作为控制输入装置,提高系统操作的安全性。
    - 网络基础设施和IT: 在网络设备和IT设备中作为控制接口,确保高可靠性和稳定性。
    - 电梯: 用于电梯内部的控制面板,确保电梯操作的安全性和舒适性。
    使用建议:
    - 确保在安装前仔细阅读并理解所有相关的安全规范和技术文档。
    - 在操作过程中,注意环境温度的变化,以避免超出产品的操作温度范围。
    - 定期检查产品的连接部分,确保接触良好。

    兼容性和支持


    - 兼容性: KSC系列产品可以与其他标准电路板兼容,广泛应用于多种电子设备。
    - 技术支持: CKSwitches公司提供全面的技术支持服务,包括客户咨询、售后维护和定制化服务等。

    常见问题与解决方案


    - 问题1:产品在高温环境中无法正常工作。
    - 解决方案:确保安装和使用的环境温度不超出产品的工作温度范围。选择合适的材质和版本以适应极端环境。
    - 问题2:触觉反馈不明显。
    - 解决方案:检查产品是否安装正确,确认使用环境符合产品要求。如有必要,更换具有更高触觉反馈的产品版本。
    - 问题3:电源波动导致产品失效。
    - 解决方案:确保电源稳定,或者使用具有更好抗干扰能力的版本。同时注意检查电路板的布局,避免信号干扰。

    总结和推荐


    综合评估:
    KSC系列密封型表面贴装按钮开关凭借其独特的触觉反馈、多样的高度选项以及高防护等级等特点,在各类应用场景中表现出色。无论是汽车制造、医疗仪器还是工业电子产品,它都能提供稳定可靠的性能,满足用户的多样化需求。
    推荐使用:
    综上所述,KSC系列密封型表面贴装按钮开关是一款值得推荐的产品,尤其适合那些需要在苛刻环境中保持高稳定性和可靠性的应用场合。如果您正在寻找一款高性能、多功能的按钮开关,KSC系列将是您的理想选择。

KSC441J ST2 LFS参数

参数
操作力 3.4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 5.2mm
执行器行程 350μm
机械寿命 300000Cycles
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC441J ST2 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC441J ST2 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC441J ST2 LFS KSC441J ST2 LFS数据手册

KSC441J ST2 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
