KSC4 2 1 J 70SH LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J 形弯曲接端, 尺寸 6.2 x 6.2 x 3.5mm, 表面, 单刀单掷
供应商型号: UA-KSC4 2 1 J 70SH LFS
供应商: 海外现货
标准整包数: 1000

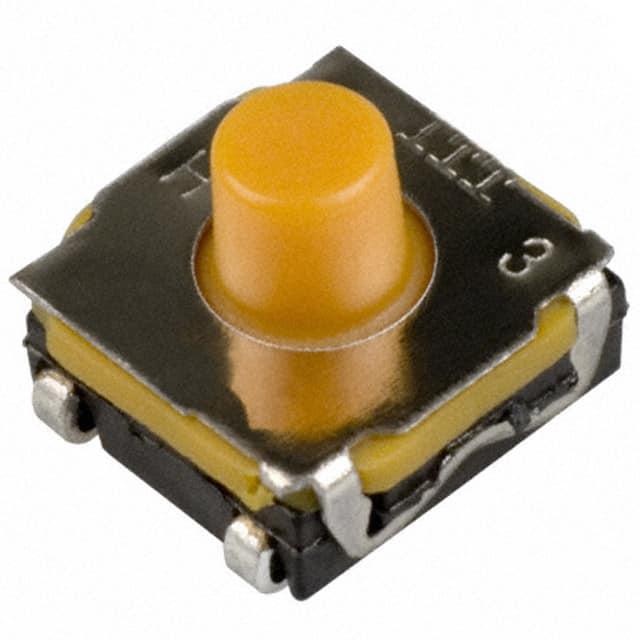

C&K 轻触开关 KSC4 2 1 J 70SH LFS

KSC4 2 1 J 70SH LFS概述


    产品简介


    CK Switches推出的KSC系列密封轻触开关适用于表面贴装(SMT)技术。这类开关具备多种高度选择,适用于广泛的工业及消费电子产品中。KSC系列开关具有良好的密封性,可达到IP67标准,使其能在严苛环境下保持稳定性能。主要应用于汽车、医疗设备、工业电子、网络基础设施及IT设备等领域。

    技术参数


    - 操作温度: -40°C 至 85°C(银材质),-40°C 至 125°C(金材质)
    - 存储温度: -55°C 至 85°C(银材质),-55°C 至 125°C(金材质)
    - 最大功率: 1VA(银材质),0.2VA(金材质)
    - 最大电压: 32VDC
    - 最小电压: 20mV
    - 最大电流: 50mA(银材质),10mA(金材质)
    - 最小电流: 1mA(银材质),0.1mA(金材质)
    - 接触电阻: ≤100mΩ
    - 绝缘电阻: ≥10MΩ(100V测试电压)
    - 防短路时间: ≤1ms
    - 焊接方法: 适用于垂直焊接(焊接时间≤5秒)

    产品特点和优势


    KSC系列密封轻触开关具备如下独特功能和优势:
    - 提供正反馈的触觉体验: 用户可以清晰地感知到开关的操作反馈。
    - 提供J弯角和Gullwing脚型两种端子选择,以适应不同PCB设计需求。
    - 多种高度选择, 从2.5mm到7.7mm不等,满足不同的安装需求。
    - 具备高防护等级IP67, 能够抵御灰尘和水溅,特别适合户外及潮湿环境中使用。

    应用案例和使用建议


    KSC系列轻触开关被广泛用于多种领域,如汽车、医疗仪器、工业电子、网络基础设施及电梯控制面板等。考虑到其优越的防水防尘能力,它特别适合需要长时间运行且可能暴露于恶劣环境的应用。例如,在电梯控制系统中,这种开关能够在湿度大且频繁使用的环境下保持良好的稳定性。此外,由于该开关能够提供不同高度选择,因此在空间受限的设计中尤为适用。在实际应用过程中,可以根据具体的操作力度需求选择相应的型号。对于特殊应用场合,如需低点击声音的应用,可以选择ST2版本。

    兼容性和支持


    KSC系列轻触开关具有良好的兼容性,可以轻松集成到现有的电路板设计中。同时,制造商提供了完善的售后服务和技术支持,包括但不限于定制化的产品规格要求。如果您需要更详细的技术规格或有任何其他需求,请联系客户服务中心进行咨询。

    常见问题与解决方案


    1. 问: 如何确保正确的焊接?
    答: 请根据产品手册中提供的建议选择合适的焊接工艺。通常情况下,垂直安装时采用双波峰焊接机进行焊接,焊接时间应不超过5秒。
    2. 问: 开关如何实现防水防尘?
    答: 通过IP67等级的封装设计,确保了开关在水溅和灰尘环境下仍能正常工作。请务必避免直接喷洒水或其他液体。
    3. 问: 在哪些应用场合下不建议使用?
    答: 本技术手册中提供的信息并不足以支持那些对质量或安全性要求较高的应用,如汽车、医疗系统或安全设备。如果需要将这些开关用于上述场合,请联系客服获取专业建议。

    总结和推荐


    综上所述,KSC系列轻触开关以其卓越的触感反馈、可靠的防水防尘能力和广泛的应用领域,成为了众多电子设备中的优选组件。尽管其在某些高端应用中的局限性,但对于大多数普通消费类和工业级产品而言,这些开关无疑提供了出色的性能表现。因此,我们非常推荐将其用于各种轻触式输入应用中。

KSC4 2 1 J 70SH LFS参数

参数
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 5.2mm
执行器行程 500μm
机械寿命 300000Cycles
操作力 1.7N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD,6.2X6.2MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

KSC4 2 1 J 70SH LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC4 2 1 J 70SH LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC4 2 1 J 70SH LFS KSC4 2 1 J 70SH LFS数据手册
