首页  >  产品百科  >  KSC XA 68 J LFS

KSC XA 68 J LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 24V(DC) Off-Mom SPST-NO 6.93N 500000Cycles 700μm 4.9mm SMD 贴片安装,黏合安装 6.3mm*6.2mm*4.9mm
供应商型号: 611-KSCXA68JLFS
供应商: Mouser
标准整包数: 1

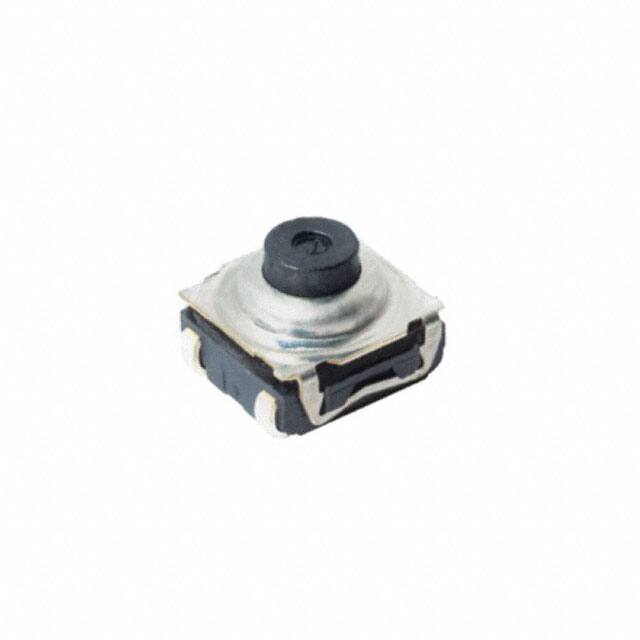

C&K 轻触开关 KSC XA 68 J LFS

KSC XA 68 J LFS概述

    # KSC XA 系列轻触开关:软声音触觉开关

    产品简介


    KSC XA系列轻触开关是CK公司的明星产品,专为各种工业和消费电子产品设计。该系列轻触开关以低噪音操作和高可靠性著称,广泛应用于汽车、办公自动化设备及家用电器等多个领域。无论是用于自动换挡系统还是座椅调节模块,KSC XA系列都能提供可靠的触控体验。

    技术参数


    外形尺寸
    - 长度(L):6.8 mm(公差±0.3 mm)
    - 宽度(W):6.3 mm(公差+0.3 mm)
    - 高度(H):3.3 mm(最大高度)
    操作力
    - 35 N(±3.5 N)
    - 40 N(±4.0 N)
    - 55 N(±5.5 N)
    - 68 N(±6.8 N)
    - 96 N(±9.6 N)
    电气特性
    - 工作电压:最小2 V,最大24 V
    - 最小电流:1 mA
    - 最大电流:42 mA
    - 功率:最小0.002 VA,最大1 VA
    - 接触电阻:≤0.1 Ω
    使用环境
    - 工作温度范围:-40°C 至 +95°C
    包装
    - 采用1,400个单位一卷的包装形式,符合EIA RS481或IEC 2863标准,外部直径为380 mm ± 2 mm。
    其他
    - 铅(Pb)兼容材料
    - 表面镀银

    产品特点和优势


    - 新式轻音设计:降低了开关操作时的声音,提高了用户的舒适感。
    - 扩展外壳:增强的结构设计增加了使用寿命。
    - IP67防护等级:有效防止灰尘和水进入,适用于恶劣的工作环境。
    - 长寿命:在额定条件下,可以达到1,000,000次操作周期以上。
    - 可焊性终端:提供J型终端,便于焊接连接。
    - 卷带封装:每卷包含1,400个单位,方便生产和运输。

    应用案例和使用建议


    应用案例
    - 汽车应用:自动变速器拨片、车门开启系统、方向盘控制、升降窗开关等。
    - 办公设备:笔记本电脑触控板、键盘输入键等。
    使用建议
    - 在安装过程中应注意不要过度施加压力,以免损坏开关外壳。
    - 定期检查并清理开关周围的灰尘和杂质,以确保长时间可靠运行。
    - 对于特别恶劣的使用环境,考虑增加额外的防护措施。

    兼容性和支持


    - KSC XA系列轻触开关可与各种电路板布局兼容,便于集成到不同的系统中。
    - CK公司提供全面的技术支持和售后服务,用户可通过本地代表咨询相关技术问题和订单详情。

    常见问题与解决方案


    - Q: 开关操作不顺畅怎么办?
    - A: 请确保安装过程中没有对开关施加过大的外力,且接触面清洁无尘。

    - Q: 如何检查接触电阻是否正常?
    - A: 使用专用的测试仪器进行测量,如果接触电阻超过0.1 Ω,则可能需要更换新的开关。

    总结和推荐


    KSC XA系列轻触开关凭借其出色的性能、多样化的应用和可靠的耐用性,在众多行业中赢得了广泛应用。该产品通过结合新技术和高品质的设计理念,确保了用户体验的同时也满足了苛刻的工作要求。因此,我们强烈推荐此款轻触开关用于各种工业和消费类电子产品中。

KSC XA 68 J LFS参数

参数
执行器高度 4.9mm
执行器行程 700μm
机械寿命 500000Cycles
操作力 6.93N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
长*宽*高 6.3mm*6.2mm*4.9mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC XA 68 J LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC XA 68 J LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC XA 68 J LFS KSC XA 68 J LFS数据手册

KSC XA 68 J LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 1.1477 ¥ 9.6981
100+ $ 0.9353 ¥ 7.9031
500+ $ 0.824 ¥ 6.9631
1400+ $ 0.7387 ¥ 6.2422
9800+ $ 0.5723 ¥ 4.8355
库存: 2585
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
