KMT211NGHFLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 1N 150000Cycles 50mA 130μm 650μm SMD 贴片安装,黏合安装 3mm*2.6mm*650μm
供应商型号: N-KMT211NGHFLFS
供应商: 云汉优选
标准整包数: 4000

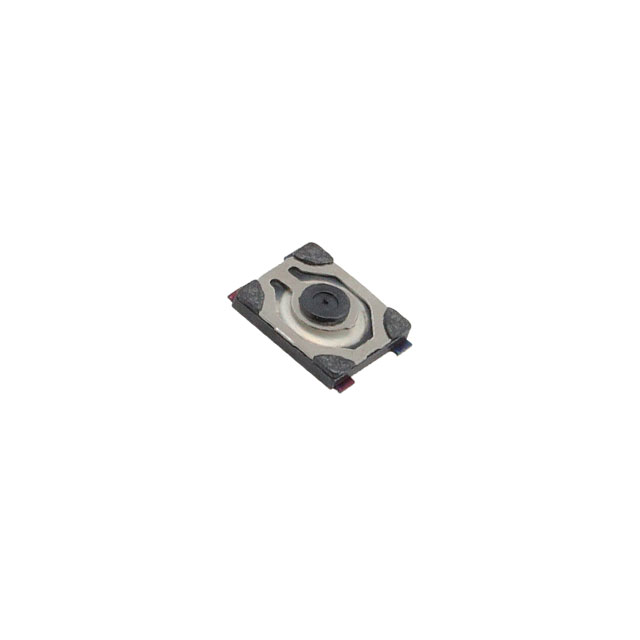

C&K 轻触开关 KMT211NGHFLFS

KMT211NGHFLFS概述


    产品简介


    本文介绍的是CK Switches公司的KMT2系列纳米微型表面贴装顶部动作(Top Actuated)触控开关。这些开关主要用于移动电话、助听器、MP3配件以及蓝牙耳机等领域。其最显著的特点是小巧的外形、高循环次数、最小化厚度并集成了致动器。此外,它们还提供接地引脚选项,并且符合无卤素标准。

    技术参数


    环境参数:
    - 操作温度:-40°C 至 85°C
    - 存储温度:-55°C(10天),+85°C(4天)
    加工工艺:
    - 焊接:符合IEC 61760-1的无铅回流焊接工艺
    包装:
    - 每卷4000个元件,卷盘直径为180mm,遵循EIA 481B标准
    机械参数:
    - 操作力范围:1.0 N (100克) ± 0.25 或 1.6 N (160克) ± 0.40
    - 寿命:≥ 150,000次
    - 行程:0.15 ± 0.1 mm
    - 触感反馈:≥ 10% 或 ≥ 30%
    电气参数:
    - 最大功率:0.5 VA
    - 最大电压:32 VDC
    - 最小电压:20 mV
    - 最大直流电流:50 mA
    - 最小直流电流:1 mA
    - 绝缘强度:≥ 250 VRMS (1min)
    - 接触电阻:≤ 150 mΩ
    - 绝缘电阻:≥ 50 MΩ
    - 反弹时间:≤ 6 ms

    产品特点和优势


    KMT2系列开关具有以下特点:
    - 最小化体积:适合空间受限的应用。
    - 高循环次数:寿命长达150,000次操作,保证长期稳定运行。
    - 一体化设计:最小化厚度,集成致动器。
    - 环保材料:无卤素,符合RoHS标准。
    - 灵活配置:提供接地引脚选项和多种材料选择(银或金)。

    应用案例和使用建议


    典型应用:
    - 移动电话
    - 助听器
    - MP3配件
    - 蓝牙耳机
    使用建议:
    - 在设计时需确保操作力满足应用需求。
    - 考虑到小型化要求,布局时应注意开关的紧凑尺寸,避免与其他元件干涉。
    - 建议进行多轮测试以确保使用寿命和可靠性。

    兼容性和支持


    - 兼容性:该产品适用于大多数标准的SMT工艺和设备。
    - 支持:如有特定型号或定制需求,请联系客户服务部门获取更多信息。所有规格和尺寸随时可能变更,详情请参阅制造商的官方资料。

    常见问题与解决方案


    1. 问题:操作力不稳定
    - 解决方案:检查焊点是否松动,重新焊接确保稳固连接。
    2. 问题:接触电阻高
    - 解决方案:检查是否有灰尘或污物,清理后重新测试。
    3. 问题:寿命低于预期
    - 解决方案:确保安装位置远离高温区域,避免频繁过载操作。

    总结和推荐


    综上所述,KMT2系列触控开关凭借其小型化、高寿命和多样化配置,成为适用于多种便携式电子设备的理想选择。对于追求高性能、可靠性和小巧设计的应用场合,这些开关无疑是一个不错的选择。我们强烈推荐在需要高精度和稳定性的环境中使用KMT2系列触控开关。

KMT211NGHFLFS参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 650μm
执行器行程 130μm
机械寿命 150000Cycles
操作力 1N
开关功能 Off-Mom
长*宽*高 3mm*2.6mm*650μm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KMT211NGHFLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KMT211NGHFLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KMT211NGHFLFS KMT211NGHFLFS数据手册

KMT211NGHFLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
