KSC441J ST1 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 表面贴装接端, 尺寸 6.2 x 6.2 x 5.2mm, 单刀单掷
供应商型号: 611-KSC441JST1LFS
供应商: Mouser
标准整包数: 1

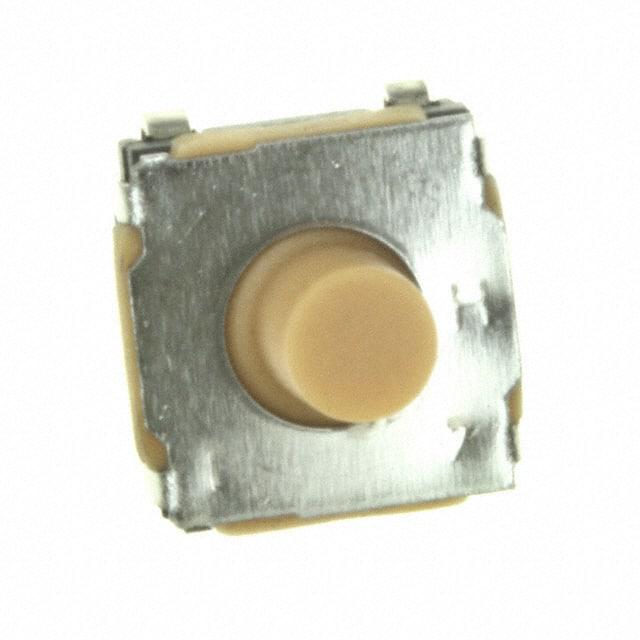

C&K 轻触开关 KSC441J ST1 LFS

KSC441J ST1 LFS概述


    产品简介


    CK公司的KSC系列密封轻触开关适用于表面贴装技术(SMT)。此系列轻触开关具备多种高度选择和不同的终端类型,适用于广泛的行业应用,如汽车、医疗仪器、工业电子、网络基础设施和电梯系统等。这些开关具有IP67防护等级(除KSC5型号为IP50),能够提供可靠的密封性能。

    技术参数


    - 功能: 单次动作模式
    - 接触结构: 单极单掷(SPST,常开)
    - 端子类型: J弯型和鸥翼型,适用于表面贴装
    - 防护等级: IP67(除KSC5型号为IP50)
    - 操作温度范围: 银涂层版本为-40℃至85℃,金涂层版本为-40℃至125℃
    - 存储温度范围: 银涂层版本为-55℃至85℃,金涂层版本为-55℃至125℃
    - 最大功率: 银涂层版本为1VA,金涂层版本为0.2VA
    - 最大电压: 32VDC
    - 最小电压: 20mV
    - 最大电流: 银涂层版本为50mA,金涂层版本为10mA
    - 最小电流: 银涂层版本为1mA,金涂层版本为0.1mA
    - 击穿电压: ≥250Vrms(50Hz,1分钟)
    - 接触电阻: ≤100mΩ
    - 绝缘电阻: ≥10MΩ(100V测试)
    - 反弹时间: ≤1ms

    产品特点和优势


    - 正面手感反馈: 用户在操作时能获得明确的手感反馈,提高操作可靠性。
    - 灵活的引脚设计: J弯型和鸥翼型两种引脚设计可供选择,适应不同的安装需求。
    - 多样化的高度选择: 提供多种高度选项,以满足不同应用场景的需求。
    - 高防护等级: 大多数型号达到IP67防护等级,提供优秀的防尘防水性能。

    应用案例和使用建议


    - 汽车: 用于车辆仪表板或控制面板上的按键,提供稳定的操作反馈。
    - 医疗仪器: 在手术室或病房中使用的医疗设备中,提供可靠的操作性能。
    - 工业电子: 适用于工业控制系统中的开关部件,确保长时间运行的稳定性。
    - 网络基础设施和IT: 用于服务器、路由器等设备上的按钮,提高操作便捷性。
    - 电梯: 电梯内的操作按钮,提供可靠的触摸反馈,确保安全性。
    使用建议
    在高温环境下使用时,建议选用金涂层版本以提高可靠性和使用寿命。在安装过程中注意焊接时间和清洁过程,避免因不当处理导致的产品损坏。

    兼容性和支持


    - 兼容性: KSC系列轻触开关与主流的SMT工艺兼容,便于集成到现有的电路板设计中。
    - 技术支持: CK公司提供详细的规格和应用文档,并且在客户服务中心可获取相关的技术支持和指导。

    常见问题与解决方案


    1. Q: 如何确定合适的操作力?
    - A: 参考KSC4系列的技术图表,根据所需的操作力选择合适型号。

    2. Q: 开关的使用寿命是多少?
    - A: 使用寿命取决于具体型号,例如KSC401型号可以达到5百万次操作。

    3. Q: 如何选择适当的封装方式?
    - A: 标准封装是连续带状包装,每卷1000个。若需要其他数量或包装方式,联系客户服务。

    总结和推荐


    CK公司的KSC系列轻触开关凭借其优异的密封性能、多样的高度选择和可靠的操作反馈,适用于广泛的工业和消费类应用。特别适用于对操作手感要求较高的场合。强烈推荐使用,尤其是在汽车、医疗和工业自动化领域。同时,制造商提供的详细规格和技术支持也使这款产品成为开发人员的理想选择。

KSC441J ST1 LFS参数

参数
执行器行程 700μm
机械寿命 300000Cycles
操作力 3.4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 5.2mm
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD,6.2X6.2MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

KSC441J ST1 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC441J ST1 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC441J ST1 LFS KSC441J ST1 LFS数据手册

KSC441J ST1 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.5796 ¥ 4.8976
100+ $ 0.4873 ¥ 4.1177
500+ $ 0.4298 ¥ 3.6321
1000+ $ 0.4061 ¥ 3.4314
2000+ $ 0.351 ¥ 2.966
10000+ $ 0.314 ¥ 2.6529
25000+ $ 0.3129 ¥ 2.644
库存: 2400
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
