KSC441J 70 SH LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 4N 300000Cycles 50mA 750μm 5.2mm SMD 贴片安装 6.2mm*6.2mm*5.2mm
供应商型号: UA-KSC441J 70 SH LFS
供应商: 海外现货
标准整包数: 1000

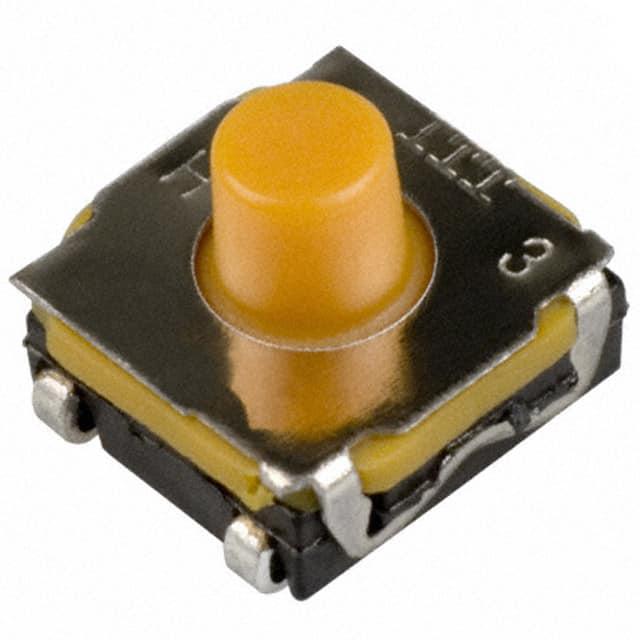

C&K 轻触开关 KSC441J 70 SH LFS

KSC441J 70 SH LFS概述


    产品简介


    CK开关公司的KSC系列触觉开关是专为表面贴装(SMT)设计的密封型轻触开关。这些开关具有明显的触觉反馈感,并提供多种高度选项以适应不同的安装需求。KSC系列适用于各种环境条件,广泛应用于汽车、医疗仪器、工业电子、网络基础设施及电梯等领域。

    技术参数


    | 参数 | 规格 |

    | 功能 | 瞬时动作 |
    | 接触配置 | 单个常开接触点 |
    | 终端类型 | J弯脚和鸥翼式 |
    | 密封等级 | IP67(除KSC5为IP50) |
    | 操作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -55°C 至 85°C |
    | 最大功率 | 1VA (银) / 0.2VA (金) |
    | 最大电压 | 32VDC |
    | 最小电压 | 20mV |
    | 最大电流 | 50mA (银) / 10mA (金) |
    | 最小电流 | 1mA (银) / 0.1mA (金) |
    | 绝缘强度(50Hz,1分钟) | ≥ 250Vrms |
    | 触点电阻 | ≤ 100mΩ |
    | 绝缘电阻(100V) | ≥ 10MΩ |
    | 跳动时间 | ≤ 1ms |

    产品特点和优势


    KSC系列触觉开关的主要优势在于其提供明确的触觉反馈,并且支持不同类型的终端连接(J弯脚和鸥翼式),可以灵活适应不同的电路板设计。IP67级别的防护使其能够在苛刻环境下保持良好的性能,非常适合户外和工业应用。此外,KSC系列还提供多种高度选项和不同的操作力度,满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 汽车行业:用于仪表盘上的按钮,提供可靠的瞬时操作。
    - 医疗设备:如患者监护仪上的控制面板,需要高可靠性和准确的操作反馈。
    - 工业电子:如自动售货机上的按键,要求耐用且响应迅速。
    使用建议
    - 在选择KSC系列触觉开关时,建议根据具体的应用环境和操作要求,考虑合适的终端类型和高度选项。
    - 对于需要高可靠性的应用,可以选择带鸥翼式终端的版本,因为这种终端更易于焊接。
    - 在选择触点材料时,根据长期使用的稳定性需求,建议选用镀金或镀银长寿命版本。

    兼容性和支持


    KSC系列触觉开关兼容市面上常见的双波峰焊接机器,且提供无铅回流焊接工艺的支持。如果您需要了解其他选项或特定配置的信息,请联系客户服务中心。厂商还提供了标准包装形式,每个包装内含1000个开关,符合EIA RS-481/ IEC 60286-3标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关在高温下失效 | 确保工作环境温度在规定的范围内(-40°C至85°C)。|
    | 开关操作力度不一致 | 确认是否使用正确的型号,并检查是否有误操作。 |
    | 开关寿命较短 | 检查是否超出了最大额定电流或电压。 |
    | 开关接触不良 | 检查焊点是否牢固,确保没有短路或虚焊的情况。 |

    总结和推荐


    总体而言,KSC系列触觉开关凭借其正向触觉反馈、高可靠性以及多种配置选择,在众多行业中拥有广泛的适用性。无论是对产品质量要求极高的医疗行业,还是对耐用性有较高要求的工业电子设备,KSC系列都能提供可靠的选择。虽然部分型号在极端条件下可能需要额外的验证,但总的来说,这些触觉开关是一款值得信赖的产品,强烈推荐在需要高可靠性和精确操作反馈的应用中使用。

KSC441J 70 SH LFS参数

参数
操作力 4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 5.2mm
执行器行程 750μm
机械寿命 300000Cycles
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

KSC441J 70 SH LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC441J 70 SH LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC441J 70 SH LFS KSC441J 70 SH LFS数据手册

KSC441J 70 SH LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
