KT11-P3-S-A2M-3-5LFG

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles SMD 贴片安装,黏合安装 7.77mm*6.41mm*7.11mm
供应商型号:
供应商:
标准整包数: 0

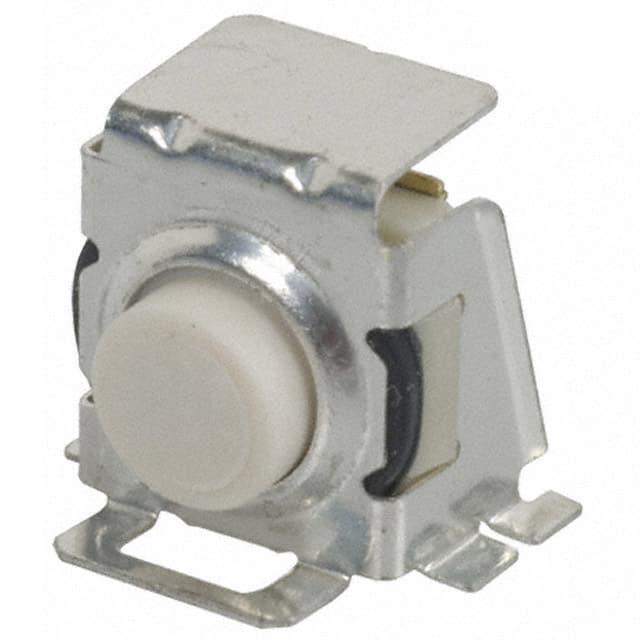

C&K 轻触开关 KT11-P3-S-A2M-3-5LFG

KT11-P3-S-A2M-3-5LFG概述

    电子元器件产品技术手册:CK Switches KT系列触控开关

    产品简介


    CK Switches KT系列触控开关是一款全表面贴装(SMT)顶部和侧面激活的密封触控开关。这款产品设计精良,适用于多种电子设备和工业应用。KT系列触控开关提供多种操作按钮和接触方式选择,使其能够满足不同应用的需求。

    技术参数


    | 参数 | 规格 |

    | 操作按钮类型 | 压入式,旋转式 |
    | 接触类型 | SPST, N.O |
    | 终端类型 | SMT终止 |
    | 最大电压 | 32 V AC 或 DC |
    | 最大电流 | 100 mA |
    | 额定功率 | 1.0 VA |
    | 电气寿命 | 100,000次开关循环 |
    | 绝缘电阻 | ≥109 Ω |
    | 接触电阻 | ≤50 mΩ |
    | 防护等级 | IP57 |
    | 工作温度范围 | -40°C至125°C |

    产品特点和优势


    - 全表面贴装设计:便于自动化生产和装配。
    - 高剪切力设计:配合延长支架,增强机械强度。
    - 多按钮样式选择:适应不同应用场景需求。
    - 环保材料:RoHS合规且兼容无铅制程。
    - 可靠耐用:高电气和机械寿命。

    应用案例和使用建议


    KT系列触控开关广泛应用于通信设备、计算机产品、仪器仪表和电源供应等领域。例如,在智能手机中,这种开关用于触摸按键操作;在电信设备中,它可以实现信号切换控制。为了最大化其性能,建议在设计时确保足够的接地和屏蔽措施以减少电磁干扰。

    兼容性和支持


    该产品与其他符合标准的SMT元件兼容,易于集成到现有电路板设计中。厂商提供全面的技术支持和客户服务,确保客户能够顺利完成安装和调试。

    常见问题与解决方案


    - 问题:开关频繁失灵
    - 解决方案:检查终端连接是否牢固,并确保没有电磁干扰源影响信号传输。
    - 问题:按钮不易按下
    - 解决方案:确认按钮材料是否正确安装并保持清洁状态,必要时重新调整压力设置。

    总结和推荐


    总体而言,CK Switches KT系列触控开关凭借其优良的设计、广泛的适用性和出色的性能表现,在市场上具有较强的竞争力。对于需要高可靠性触控开关的应用场景,这款产品是理想的选择。因此,强烈推荐在相关项目中使用。

KT11-P3-S-A2M-3-5LFG参数

参数
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
长*宽*高 7.77mm*6.41mm*7.11mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

KT11-P3-S-A2M-3-5LFG厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KT11-P3-S-A2M-3-5LFG数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KT11-P3-S-A2M-3-5LFG KT11-P3-S-A2M-3-5LFG数据手册

KT11-P3-S-A2M-3-5LFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
