KSEK43JLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J Lead接端, 表面, 单刀单掷
供应商型号: KSEK43JLFS
供应商: Master
标准整包数: 100

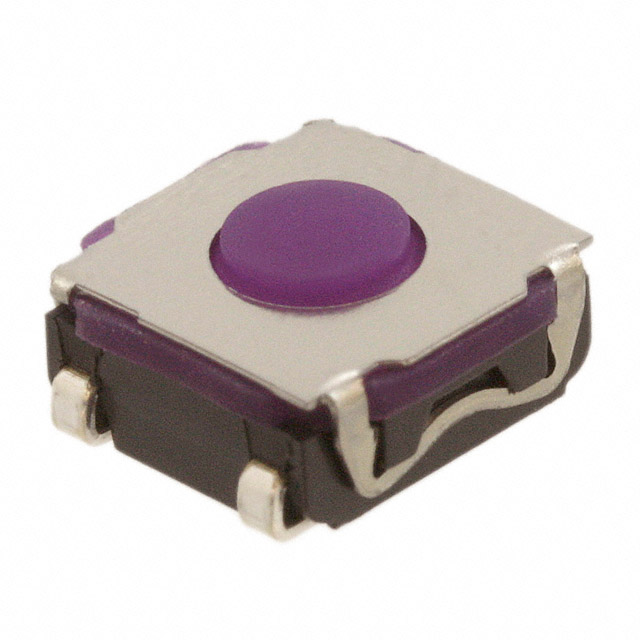

C&K 轻触开关 KSEK43JLFS

KSEK43JLFS概述

    KSE系列低轮廓轻触开关技术手册

    1. 产品简介


    KSE系列低轮廓轻触开关是一种广泛应用于智能仪表、家用电器、消费电子、工业电子及电信领域的开关产品。其低轮廓设计不仅节省空间,还具备成本效益和多种端子选项,适用于多种自动化生产流程。

    2. 技术参数


    KSE系列轻触开关的技术参数如下:
    - 功能:瞬时动作
    - 接触结构:单刀单掷(SPST),常开(N.O.)
    - 端子类型:弯脚(J型)和鸥翼型(G型),适合表面贴装技术(SMT)
    - 操作类型:
    - KSEM31JLFS 和 KSEM31GLFS:操作力为 1.6 ± 0.6 牛顿,操作行程为 0.3 mm ± 0.1/-0.2 mm,使用寿命为 300,000 次
    - KSEK43JLFS 和 KSEK43GLFS:操作力为 2.25 ± 0.75 牛顿,操作行程为 0.3 mm ± 0.2 mm,使用寿命为 300,000 次
    - 电气特性:
    - 最大功率:1 VA
    - 最小/最大电压:20 mV / 32 VDC
    - 最小/最大电流:1 mA / 50 mA
    - 绝缘强度:(50 Hz,1 分钟)≥ 250 V
    - 接触电阻:≤ 100 mΩ
    - 绝缘电阻:(100 V)≥ 109 Ω
    - 反弹时间:≤ 1 ms
    - 环境条件:
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 85°C
    - 防护等级:IP67

    3. 产品特点和优势


    KSE系列轻触开关具有以下几个显著特点和优势:
    - 低轮廓设计:节省空间,适合紧凑的设计需求。
    - 成本效率高:适合作为大规模生产的标准组件。
    - 不同端子类型:可选弯脚(J型)和鸥翼型(G型)端子,便于焊接。
    - 防水防尘:IP67 防护等级使得其能够在恶劣环境中稳定运行。
    - 易于组装:适合批量生产,减少制造成本。

    4. 应用案例和使用建议


    KSE系列轻触开关广泛应用于智能电表、家用电器、消费电子和工业控制设备等领域。例如,在智能电表中,它可用于按键操作,通过按钮来切换显示模式或进行设置;在家电中,它可以用于遥控器上的按钮,以实现简单的功能控制。
    使用建议:
    - 在需要更高性能的应用场合,建议考虑 KSC 系列。
    - 确保安装环境的温度和湿度符合规格要求,避免过高的冲击和振动。

    5. 兼容性和支持


    - 兼容性:适用于表面贴装技术(SMT),可通过红外回流焊工艺(IEC 61760-1)进行焊接。
    - 支持和维护:CK公司提供全面的技术支持,确保产品在整个生命周期内保持最佳性能。对于成本敏感的应用,建议选择无铅且镀银的版本(LFS)。

    6. 常见问题与解决方案


    - 问题1:开关使用寿命短?
    - 解决方案:确保正确安装并遵守推荐的操作规范。
    - 问题2:接触电阻过高?
    - 解决方案:检查端子连接是否牢固,必要时清洁端子。
    - 问题3:按键手感不一致?
    - 解决方案:如需特定的手感效果,考虑选择 KSC 系列。

    7. 总结和推荐


    KSE系列低轮廓轻触开关是一款经济高效、广泛应用的电子元器件。其独特的低轮廓设计和广泛的电气特性使其成为多种电子产品的理想选择。虽然其性能不及某些高性能应用(如航空航天和汽车领域),但对于一般消费类和工业电子产品而言,它是极具竞争力的选择。
    综上所述,如果你正在寻找一款低成本、可靠且多功能的轻触开关,KSE系列将是一个不错的选择。

KSEK43JLFS参数

参数
执行器行程 300μm
机械寿命 300000Cycles
操作力 2.25N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 -
长*宽*高 6.2mm*6.2mm*4.3mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KSEK43JLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSEK43JLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSEK43JLFS KSEK43JLFS数据手册

KSEK43JLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
