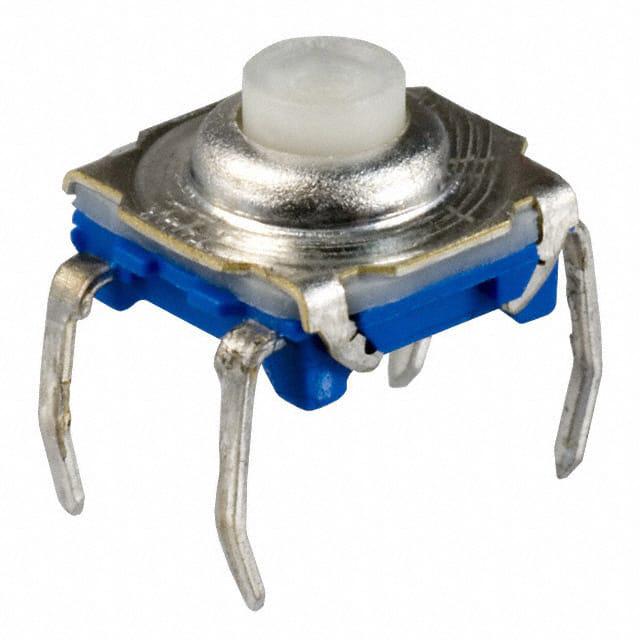

KSA0M211LFTR

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 通孔接端, 表面, 单刀单掷
供应商型号: N-KSA0M211LFTR
供应商: 云汉优选
标准整包数: 1

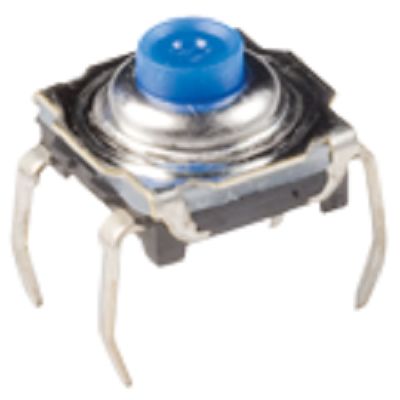

C&K 轻触开关 KSA0M211LFTR

KSA0M211LFTR概述


    产品简介


    CKSwitches的KSA和KSL系列密封轻触开关是专为自动或手动插入设计的。该系列开关具有多种功能和广泛的应用领域,适用于汽车、工业及电信网络等多个行业。这些开关配备了自保留式凸起端子和多种帽型选择,保证了在各种环境下的稳定运行。此外,KSA和KSL系列开关均符合RoHS标准,并通过锡电镀处理。

    技术参数


    | 参数类型 | 银接触金接触 |
    | : | : |
    | 最大功率 | 1 VA | 0.2 VA |
    | 最大电压 | 32 VDC | 32 VDC |
    | 最小电压 | 20 mV | 20 mV |
    | 最大电流 | 50 mA | 10 mA |
    | 最小电流 | 1 mA | 1 mA |
    | 绝缘强度 | 250 Vrms
    | 接触电阻 | ≤ 100mΩ
    | 绝缘电阻(100 V) | ≥ 10^9 Ω
    | 弹跳时间 | ≤ 1 ms
    环境条件
    | 环境参数 | 银接触金接触 |
    | : | : |
    | 工作温度 | -40°C到85°C | -40°C到125°C |
    | 存储温度 | -40°C到85°C | -55°C到125°C |

    产品特点和优势


    KSA和KSL系列轻触开关具备多种显著优势:
    - 设计用于自动或手动插入,方便灵活安装。
    - 凸起的终端确保自保留功能,提供稳定的机械支持。
    - 可以通过顶面或侧面进行操作,提高使用的便捷性。
    - 多种帽型选项,可满足不同的外观需求。
    - RoHS合规且兼容性良好,适合环保和可持续发展要求。
    - 具有IP60防护等级,可在多种环境下保持密封。

    应用案例和使用建议


    KSA和KSL系列轻触开关广泛应用于汽车、工业控制和电信网络等高可靠性要求的场合。它们特别适用于需要高频率切换、低功耗及耐用性的系统。在实际应用中,我们建议选择合适的按钮样式(如K01、K02或K03),并根据具体需求确定操作力、触点材料和密封等级。

    兼容性和支持


    KSA和KSL系列开关可以通过垂直、手动或自动方式插入PCB板,包装方式灵活多样。产品支持无铅波峰焊接工艺,适用于各种自动化装配线。如果需要更多定制化选项或不同型号的产品,可以咨询当地的销售代表获取详细资料。

    常见问题与解决方案


    1. 问题: 开关操作时出现弹跳现象。
    - 解决方法: 确认使用的是具有低弹跳时间(≤1 ms)的型号。

    2. 问题: 开关无法正常插入PCB。
    - 解决方法: 检查是否选择了正确的插装方式(M、A或V),并确认是否有足够的插入力。

    3. 问题: 接触电阻过高。
    - 解决方法: 更换为银接触材料(代码1),并确保安装时没有受到外部应力。

    总结和推荐


    KSA和KSL系列密封轻触开关凭借其多功能性、可靠性和广泛的适用范围,在市场上具备较高的竞争力。对于追求高性能、高稳定性的应用场合,这款开关无疑是理想的选择。推荐所有需要在恶劣环境下长期使用的设备选用此系列开关。

KSA0M211LFTR参数

参数
操作力 1.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 4.7mm
执行器行程 500μm
机械寿命 100000Cycles
长*宽*高 7.4mm*7.4mm*4.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSA0M211LFTR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSA0M211LFTR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSA0M211LFTR KSA0M211LFTR数据手册

KSA0M211LFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2756 ¥ 2.3426
1000+ $ 0.2627 ¥ 2.2325
2000+ $ 0.256 ¥ 2.1762
3900+ $ 0.2509 ¥ 2.1328
10000+ $ 0.2458 ¥ 2.0895
库存: 50497
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 937.04
