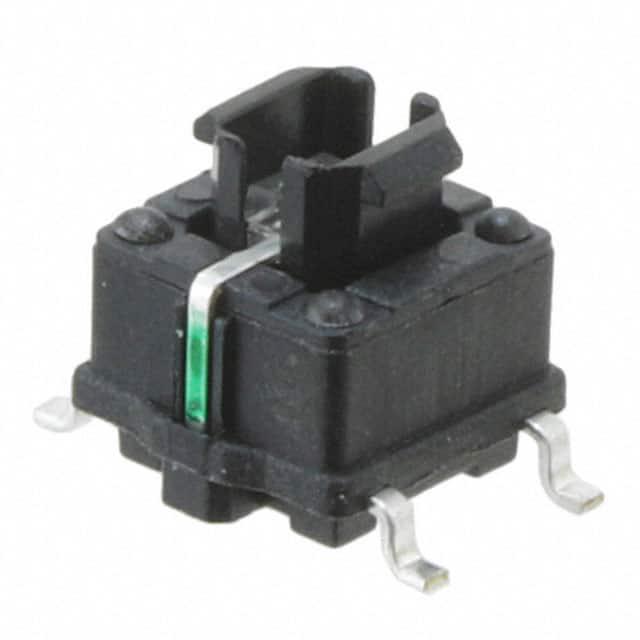

ITS50FV3SR

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 50000Cycles 50mA 250μm SMD 贴片安装,黏合安装 7.5mm*7mm*7.2mm
供应商型号: N-ITS50FV3SR
供应商: 云汉优选
标准整包数: 500
C&K 轻触开关 ITS50FV3SR

ITS50FV3SR概述


    产品简介


    CK Switches公司推出的ITS系列金属膜按键开关(Illuminated Tactile Switch)是一款具有多种配置和颜色选项的高质量电子元器件。该系列包括垂直贴片式(SMT)、垂直通孔式(Thru-hole)、直角贴片式(SMT)和直角通孔式(Thru-hole)四种安装方式。其主要功能是提供瞬时操作的单刀单掷(N.O.)开关,可广泛应用于消费电子产品、服务器存储、医疗设备、测试测量仪器、音频视频设备、计算机及外设、安全系统等领域。

    技术参数


    - 机械参数
    - 操作力:垂直和直角垂直通孔型号的操作力为160 ± 50克力(gf),直角通孔R3N型号的操作力为220 ± 50 gf。
    - 寿命:开关可以承受最多50,000次操作,接触电阻小于100毫欧姆(初始值)。
    - 推荐行程:0.25毫米 ± 0.1毫米。

    - 电气参数
    - 额定电流:50mA @ 12VDC。
    - 接触电阻:初始值小于100毫欧姆。
    - 绝缘电阻:大于100兆欧姆。
    - 耐压能力:在终端之间施加250VAC电压(50-60Hz)持续1分钟。
    - 弹跳时间:小于10毫秒。
    - 封装
    - 通孔版本:每盘200个。
    - SMT版本:采用卷带封装,具体取决于安装方式。

    产品特点和优势


    1. 多种安装方式:提供垂直和直角两种贴片式和通孔式安装,适应不同电路板设计需求。
    2. LED颜色多样性:提供红、黄、绿、蓝、白等多种LED颜色和双色组合选项,满足不同的照明需求。
    3. 环保材料:符合RoHS标准,确保无铅化生产。
    4. 多用途盖帽:提供多种颜色和图案的盖帽选项,适合不同的应用场合。

    应用案例和使用建议


    - 消费电子产品:适用于智能手机和平板电脑上的物理按键,提高用户体验。
    - 服务器存储:在服务器和数据中心中作为物理控制开关,实现高效管理。
    - 医疗设备:用于医疗设备的紧急停止按钮或其他关键控制点,确保可靠性。
    - 建议:根据实际应用选择合适的操作力和颜色选项,确保开关能够在预期的工作环境下稳定运行。

    兼容性和支持


    - 兼容性:该系列产品具有良好的兼容性,可与其他主流品牌的电子元器件和设备无缝集成。
    - 支持服务:CK Switches提供全面的技术支持和售后服务,包括定制化生产和快速响应客户需求。

    常见问题与解决方案


    1. 如何区分正负极:每个LED正极和负极都标记在电路上,可以通过电路图识别。
    2. 如何避免弹跳现象:选择适当的去弹跳算法或外部电路来消除开关操作时产生的瞬间接触不稳定性。
    3. 如何确保焊接质量:建议采用合适的波峰焊或回流焊工艺,以确保通孔和SMT焊接牢固可靠。

    总结和推荐


    综上所述,CK Switches公司的ITS系列金属膜按键开关凭借其灵活的安装方式、丰富的颜色选择和高可靠性,在多个行业中表现出色。对于需要高质量物理按键的应用场景,这款产品无疑是理想的选择。因此,强烈推荐给寻求高性能电子开关解决方案的客户。

ITS50FV3SR参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 50000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
长*宽*高 7.5mm*7mm*7.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ITS50FV3SR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ITS50FV3SR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K ITS50FV3SR ITS50FV3SR数据手册

ITS50FV3SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 3.5404 ¥ 30.0934
库存: 15000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 15046.7
