首页  >  产品百科  >  KSC4-D-1-J-50SH-LFS

KSC4-D-1-J-50SH-LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J 形弯曲接端, 尺寸 6.2 x 6.2mm, 表面, 单刀单掷
供应商型号:
供应商:
标准整包数: 0

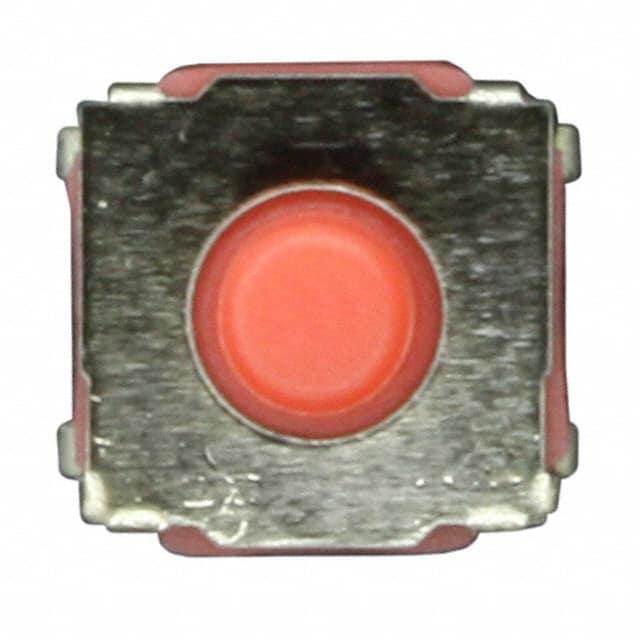

C&K 轻触开关 KSC4-D-1-J-50SH-LFS

KSC4-D-1-J-50SH-LFS概述

    KSC4D Series Sealed Detect Switch for SMT

    1. 产品简介


    KSC4D系列密封检测开关是一款专为表面贴装技术(SMT)设计的产品,广泛应用于汽车、手机、工业电子、计算机基础设施和信息技术等领域。该产品具有多种配置选项,允许用户根据需求选择合适的参数组合,满足不同的应用要求。

    2. 技术参数


    KSC4D系列密封检测开关的主要技术参数如下:
    | 参数类别 | 技术规格 |

    | 功能 | 瞬时动作,可配合永久激活 |
    | 触点排列 | 单极单掷(SPST),常开(N.O.) |
    | 终端类型 | J弯脚及鸥翼型终端,适用于SMT |
    | 操作力 | 2.0牛顿(200克) |
    | 触点材料 | 银触点、银长寿命触点、金触点 |
    | 操作寿命 | 500,000至2,000,000次操作 |
    | 最大功率 | 1瓦特(银触点)、0.2瓦特(金触点) |
    | 最大电压 | 32伏直流电(银触点)、32伏直流电(金触点) |
    | 最小电压 | 20毫伏(银触点)、20毫伏(金触点) |
    | 最大电流 | 50毫安(银触点)、10毫安(金触点) |
    | 最小电流 | 1毫安(银触点)、0.1毫安(金触点) |
    | 绝缘电阻 | 10^9欧姆(100伏测试) |
    | 接触电阻 | ≤100毫欧 |
    | 防护等级 | IP67 |
    | 工作温度 | -40°C至85°C(银触点)、-40°C至125°C(金触点) |
    | 存储温度 | -55°C至85°C(银触点)、-55°C至125°C(金触点) |

    3. 产品特点和优势


    - 软式操作:配备柔软的操作部件,确保用户体验良好。
    - 不同类型的终端:提供J弯脚和鸥翼型终端,适用于各种贴装需求。
    - 防水防尘:达到IP67防护等级,适合恶劣环境应用。
    - 环保合规:符合RoHS标准,绿色无害。
    - 高可靠性:高操作寿命,确保长期稳定运行。
    - 定制化服务:用户可以根据需求选择不同的配置组合。

    4. 应用案例和使用建议


    KSC4D系列密封检测开关广泛应用于汽车电子系统、移动通信设备、工业控制设备以及IT基础设施等领域。在汽车电子中,它可用于安全气囊系统或车门锁控制系统;在移动通信设备中,可以用于电源管理或按键操作检测。对于用户而言,建议在安装前仔细阅读产品手册,确保正确的焊接工艺和布局设计,以保证最佳的性能表现。

    5. 兼容性和支持


    KSC4D系列检测开关与大多数标准SMT设备兼容,可方便地集成到现有的生产流程中。制造商提供详细的技术文档和支持,客户可以通过联系当地的销售代表获取更多定制化服务和咨询。此外,产品采用卷带包装(Tape & Reel),便于自动化生产和库存管理。

    6. 常见问题与解决方案


    - 问题: 开关在操作过程中出现接触不良。
    - 解决办法: 检查焊接质量和操作部件的安装情况,确保接触良好。
    - 问题: 使用过程中出现意外短路。
    - 解决办法: 检查电路设计和电源输入,确保符合额定参数。
    - 问题: 操作寿命低于预期。
    - 解决办法: 请确认操作频率和负载条件,确保符合产品规范。

    7. 总结和推荐


    KSC4D系列密封检测开关凭借其卓越的性能和广泛的适用性,在多个行业中表现出色。无论是汽车电子还是消费电子产品,该系列产品都提供了可靠的解决方案。综上所述,推荐使用KSC4D系列密封检测开关,特别是对防水防尘有较高要求的应用场合。

KSC4-D-1-J-50SH-LFS参数

参数
机械寿命 500000Cycles
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
执行器高度 5.2mm
执行器行程 600μm
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC4-D-1-J-50SH-LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC4-D-1-J-50SH-LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC4-D-1-J-50SH-LFS KSC4-D-1-J-50SH-LFS数据手册

KSC4-D-1-J-50SH-LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
