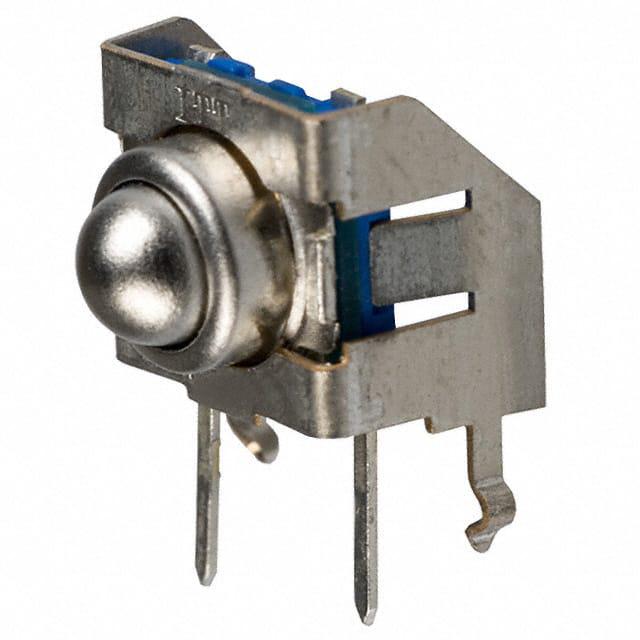

KSJ0V411 LFT

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles 50mA 通孔安装 8mm*8mm*8.4mm
供应商型号: 611-KSJ0V411LFT
供应商: Mouser
标准整包数: 1
C&K 轻触开关 KSJ0V411 LFT

KSJ0V411 LFT概述

    B-50 ITTCannon KSJ Series Spherical Actuator Tact Switches 技术手册

    产品简介


    ITT Cannon 的 KSJ 系列触控开关是一种设计用于多种工业和商业应用的高品质微动开关。这类开关采用了独特的球形操作杆设计,提供了一种允许非中心施力的独特功能,适用于汽车、起重机、铁路运输、工厂自动化以及安全系统等多种应用场景。它具有1.6mm的总行程和防焊渣密封,确保在恶劣环境下也能保持良好的性能。

    技术参数


    - 开关功能:瞬时动作(Momentary action)
    - 接触形式:单刀单掷(SPST,常开)
    - 操作力:
    - 2N (200克),100,000次操作
    - 3N (300克),100,000次操作
    - 终端类型:通孔插针(PC pin)
    - 安装方式:通过孔安装(Thru-hole),垂直安装(Vertical)
    - 按钮中心间距:最小为7.62毫米(0.300英寸)
    - 最大功率:1瓦(Silver),0.2瓦(Gold)
    - 最大电压:50伏直流电
    - 最小电压:20毫伏
    - 最大电流:50毫安
    - 最小电流:1毫安
    - 绝缘电阻:大于10^11欧姆(100伏测试电压)
    - 电容值:小于等于50毫欧
    - 耐压值:大于等于300Vrms(50Hz,1分钟)
    - 密封性:防止焊剂(flux),完全密封(Total sealing)
    - 存储温度:银:-40°C至85°C;金:-55°C至125°C
    - 操作温度:银:-40°C至90°C;金:-40°C至125°C
    - 包装:每盒500个

    产品特点和优势


    1. 球形操作杆设计:允许施力点偏移±30°,提高了操作的灵活性。
    2. 密封性:防焊剂密封和全密封设计增强了耐用性和适应极端条件的能力。
    3. 长寿命:能够承受超过100,000次操作,确保长期可靠性。
    4. 宽广的操作温度范围:能够适应从-40°C到125°C的温度范围,适合各种环境。
    5. 多种材料选择:提供银触点和金触点两种选择,以满足不同需求。

    应用案例和使用建议


    应用案例:
    - 汽车行业:作为安全气囊传感器、车门开启检测等部件。
    - 工厂自动化:用于生产线上位置检测、机器状态监控等。
    使用建议:
    - 确保接线正确,以避免误触发或损害。
    - 在高温或低温环境中使用时,检查产品的环境温度适应性。
    - 定期进行维护检查,确保长期稳定性。

    兼容性和支持


    兼容性:
    - 本产品支持多种焊接工艺,包括波峰焊接(Wave soldering)和预热焊接(Preheating)。
    支持:
    - 提供详细的技术文档和操作手册,客户服务中心可解答进一步咨询和技术问题。

    常见问题与解决方案


    1. 问题:开关频繁误触发。
    - 解决方法:检查焊接是否牢固,确认连接无误。
    2. 问题:开关寿命短。
    - 解决方法:定期进行维护,确保操作条件符合要求。
    3. 问题:无法正常工作。
    - 解决方法:确认操作力和操作方向是否正确,同时检查接线和电路是否有误。

    总结和推荐


    ITT Cannon 的 KSJ系列触控开关以其创新的设计、高可靠性和广泛应用范围,成为市场上备受关注的产品。特别是在极端环境下的稳定性和灵活性使其在多个工业领域中表现卓越。鉴于其广泛的适用性及优良的性价比,强烈推荐在相关应用中使用此产品。

KSJ0V411 LFT参数

参数
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
长*宽*高 8mm*8mm*8.4mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

KSJ0V411 LFT厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSJ0V411 LFT数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSJ0V411 LFT KSJ0V411 LFT数据手册

KSJ0V411 LFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
