KSL0M431 LFTR

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles 50mA 600μm 9.9mm 通孔安装 7.4mm*7.4mm*9.9mm
供应商型号:
供应商:
标准整包数: 0

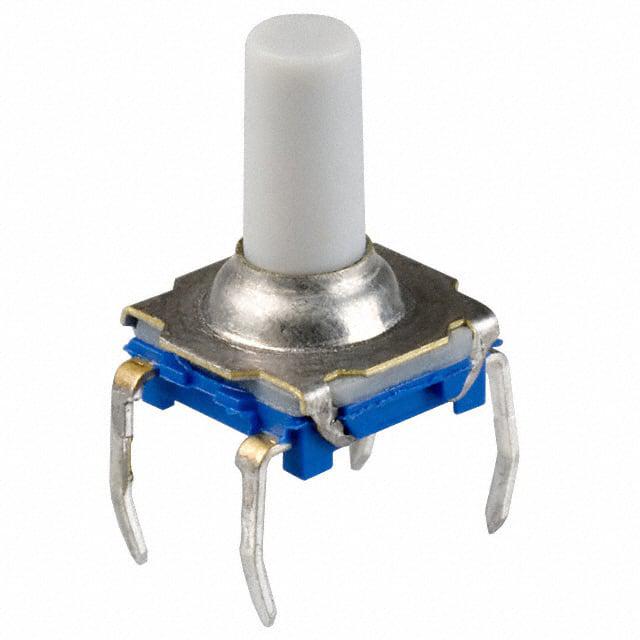

C&K 轻触开关 KSL0M431 LFTR

KSL0M431 LFTR概述

    CK Switches KSA & KSL 系列密封按压开关技术手册

    1. 产品简介


    CK Switches KSA & KSL 系列按压开关是专为自动或手动安装设计的高性能开关。该系列开关具备多种配置选项,适用于广泛的应用领域,如汽车、工业和电信网络等。KSA 和 KSL 系列按压开关拥有防水防尘等级 IP60,并提供银触点和金触点两种触点材料选择。

    2. 技术参数


    - 外形尺寸:请参见产品图纸(mm)
    - 安装方式:M(手动)/ A(自动)/ V(垂直)
    - 触点材料:1(银触点)/ 3(金触点)
    - 操作力:可选2(1.3 N,100,000 操作次数)、3(1.3 N,1,000,000 操作次数)、4(3 N,100,000 操作次数)、5(5 N,100,000 操作次数)、9(3 N,500,000 操作次数)
    - 接触方式:单极单掷(SPST),常开
    - 电气规格:
    - 最大功率:1 VA(银触点)/ 0.2 VA(金触点)
    - 最大电压:32 VDC(银触点)/ 32 VDC(金触点)
    - 最小电压:20 mV(银触点)/ 20 mV(金触点)
    - 最大电流:50 mA(银触点)/ 10 mA(金触点)
    - 最小电流:1 mA(银触点)/ 1 mA(金触点)
    - 绝缘电阻:≥ 10^9 Ω(100 V)
    - 机械寿命:可选100,000 次到 1,000,000 次
    - 环境温度:
    - 操作温度:银触点 -40˚C 至 85˚C / 金触点 -40˚C 至 125˚C
    - 存储温度:银触点 -40˚C 至 85˚C / 金触点 -55˚C 至 125˚C

    3. 产品特点和优势


    KSA & KSL 系列按压开关的主要特点是其高可靠性、耐用性和广泛的适用性。其独特的自锁脚设计确保了长时间的稳定性能,同时提供了银触点和金触点两种选择,以满足不同应用的需求。此外,该系列产品具备高防护等级(IP60),适用于恶劣环境下的使用。KSA & KSL 系列的产品多样性和定制化选项使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    KSA & KSL 系列按压开关广泛应用于汽车、工业控制和电信网络等领域。例如,在汽车电子控制系统中,这些开关可以用于方向盘、仪表盘和其他关键部件的操作反馈。在工业环境中,它们可以用于机械设备的按钮控制和信号传输。使用建议如下:
    - 汽车应用:确保开关安装稳固,以应对车辆震动带来的影响。
    - 工业应用:选择高操作力的型号以适应频繁的操作和高压环境。
    - 电信网络:选择低操作力的型号,以减少对敏感设备的影响。

    5. 兼容性和支持


    KSA & KSL 系列按压开关可以与标准PCB设计兼容,并提供不同的封装选项以满足自动或手动插入需求。制造商提供全面的技术支持和售后服务,包括产品定制和技术咨询。如果需要特定质量或安全要求的应用(如汽车、医疗设备和安全系统),请联系销售代表获取详细的技术规格包。

    6. 常见问题与解决方案


    - Q: 开关无法正常工作?
    - A: 首先检查是否有正确的操作力,其次检查PCB布局是否符合要求。
    - Q: 触点电阻过高?
    - A: 更换为金触点型号,或者进行清洁处理。
    - Q: 开关操作不稳定?
    - A: 检查是否存在机械磨损,或调整操作力。

    7. 总结和推荐


    CK Switches KSA & KSL 系列按压开关以其高可靠性、广泛的适用性和灵活的配置选项,在多个行业中有广泛应用。其优越的机械和电气性能使其成为许多高端应用的理想选择。强烈推荐使用本系列按压开关,特别是在要求高性能和长寿命的应用场景中。

KSL0M431 LFTR参数

参数
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 9.9mm
执行器行程 600μm
机械寿命 100000Cycles
长*宽*高 7.4mm*7.4mm*9.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSL0M431 LFTR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSL0M431 LFTR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSL0M431 LFTR KSL0M431 LFTR数据手册

KSL0M431 LFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
