KMT012NGJ LHS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 1N 1000000Cycles 50mA 150μm 650μm SMD 贴片安装,黏合安装 3mm*2.6mm*650μm
供应商型号:
供应商:
标准整包数: 0

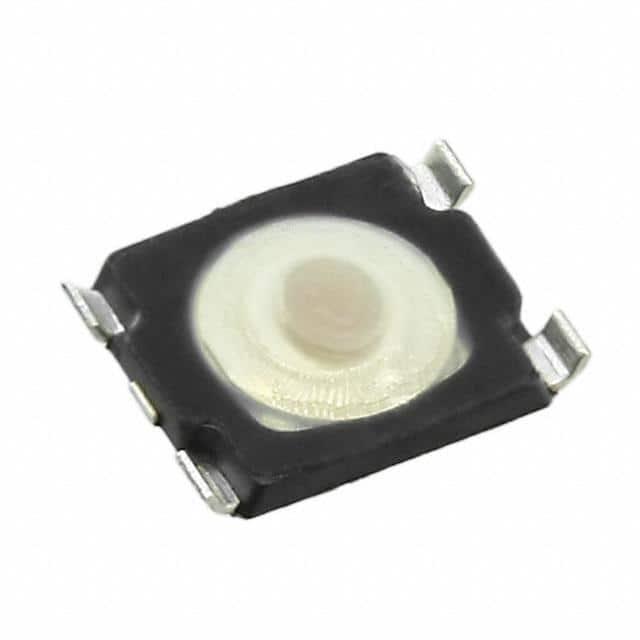

C&K 轻触开关 KMT012NGJ LHS

KMT012NGJ LHS概述

    # CKSwitches Nano-Miniature Tactile Switches B-Series

    产品简介


    CKSwitches的Nano-Miniature Tactile开关(型号为B系列)是一种超小型表面贴装(SMT)顶置式按钮开关。它们广泛应用于消费电子产品、汽车系统及家用电器等多种领域。这些开关具备快速响应、可靠性和长寿命的特点,使其成为各种便携式和紧凑型设备的理想选择。

    技术参数


    | 参数 | 值 |

    | 最大功率 | 0.5瓦 |
    | 最大电压 | 32伏直流 |
    | 最小电压 | 20毫伏 |
    | 最大电流 (直流) | 50毫安 |
    | 最小电流 (直流) | 1毫安 |
    | 绝缘强度 | ≥250伏交流 (1分钟) |
    | 接触电阻 | ≤150毫欧 |
    | 绝缘电阻 | ≥50兆欧 |
    | 触点弹跳时间 | ≤6毫秒 |
    | 工作温度范围 | -40°C至85°C |
    | 存储温度范围 | -55°C (10天),85°C (4天) |

    产品特点和优势


    特点
    - 极小尺寸:3.0 x 2.6毫米的占板面积,提供最薄的厚度。
    - 高性能:具有超低电流能力,接触可靠性高。
    - 长寿命:具有300,000到1,000,000次的操作寿命。
    - 防水等级IP68:保证在极端环境下也能正常工作。
    优势
    - 集成式触发器:独特的设计使得开关在体积上更紧凑,适合高度受限的应用。
    - 卓越性能:在各种工作条件下都表现稳定可靠。
    - 高耐用性:长时间使用后仍能保持良好的接触性能。

    应用案例和使用建议


    典型应用
    - 移动电话
    - 助听器
    - MP3配件
    - 蓝牙耳机
    - 汽车无钥匙进入系统
    - 烟雾和一氧化碳探测器
    - 电子阅读器
    - 家庭自动化遥控器
    使用建议
    - 安装注意事项:确保安装面平整,最小直径1.0毫米的触点区域建议扩大以提高稳定性。
    - 电路设计:考虑开关的工作电压和电流限制,合理配置外部电路。

    兼容性和支持


    - 兼容性:该开关适用于标准的回流焊接工艺,符合IEC 61760-1标准。
    - 包装和数量:每个卷盘含有5,000个开关,外部直径为180毫米。
    - 支持服务:有关特定和定制开关的信息,可联系客户服务中心获取进一步的帮助和支持。

    常见问题与解决方案


    常见问题
    1. 开关操作不灵敏
    - 解决办法:检查电路连接是否正确,尝试重新焊接。
    2. 接触不良
    - 解决办法:确保焊接质量良好,检查触点是否有氧化现象。
    3. 触点弹跳时间过长
    - 解决办法:确认工作电压和电流处于规定范围内,避免过载操作。

    总结和推荐


    CKSwitches的Nano-Miniature Tactile开关以其小巧的设计、可靠的性能和广泛的适用性脱颖而出。其IP68防护等级、超低电流能力和长时间使用寿命使其在多个行业中都能找到合适的应用场景。我们强烈推荐这些开关用于需要紧凑结构和高可靠性的项目。如果您对特定型号或定制需求有任何疑问,请联系技术支持。

KMT012NGJ LHS参数

参数
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 650μm
执行器行程 150μm
机械寿命 1000000Cycles
长*宽*高 3mm*2.6mm*650μm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KMT012NGJ LHS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KMT012NGJ LHS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KMT012NGJ LHS KMT012NGJ LHS数据手册

KMT012NGJ LHS封装设计

查看详情并下载
Symbol
Footprint
3D Model
