KSC931JLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2.55N 300000Cycles 50mA 400μm 7.7mm SMD 贴片安装,黏合安装 6.2mm*6.2mm*7.7mm
供应商型号: KSC931JLFS
供应商: 云汉优选
标准整包数: 750

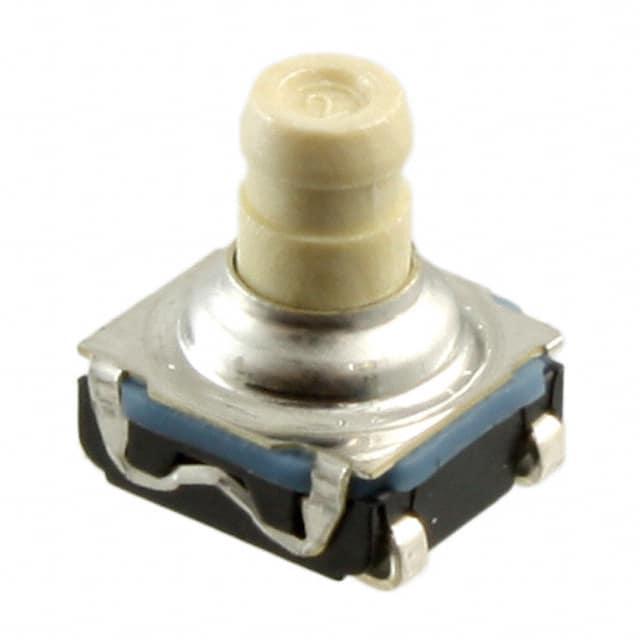

C&K 轻触开关 KSC931JLFS

KSC931JLFS概述

    KSC9系列触控开关:技术手册解析

    产品简介


    KSC9系列是一款SMD(表面贴装)密封式轻触开关,设计用于需要可调节高度的应用场合。这些开关采用银和金镀层,适用于工业电子产品、网络设备和电信行业。通过调整按钮的高度,可以满足不同应用场景的需求。该系列产品支持无铅兼容(LFS/LFG),并提供IP67防护等级,能够承受一定程度的水分侵入和灰尘进入。

    技术参数


    - 尺寸与重量:
    - 高度范围:15.4mm ± 0.4mm
    - 宽度:7.7mm ± 0.2mm
    - 操作力范围:1.7N ± 0.5N 至 3.4N ± 0.85N
    - 电气特性:
    - 最大功率:1VA(银)/0.2VA(金)
    - 最大电压:32VDC
    - 最小电压:20mV
    - 最大电流:50mA(银)/10mA(金)
    - 最小电流:1mA
    - 机械特性:
    - 防过载能力:40N
    - 按钮保持力:7N
    - 接触特性:
    - 接触电阻:<100mΩ
    - 绝缘电阻(初始阶段):>10^9Ω
    - 额定使用寿命:300,000次操作
    - 弹跳时间:<1ms
    - 环境条件:
    - 工作温度:-40℃至85℃(银),-40℃至125℃(金)
    - 存储温度:-55℃至85℃(银),-55℃至125℃(金)

    产品特点和优势


    KSC9系列触控开关具有以下显著特点:
    - SMD封装:易于安装且节省空间。
    - 可调高度:适应多种安装需求。
    - 过载保护:防止开关损坏。
    - 高可靠性:IP67防护等级确保在恶劣环境中仍能正常工作。
    - 长寿命:达到300,000次操作的使用寿命。
    - 无铅兼容:符合环保要求。

    应用案例和使用建议


    KSC9系列触控开关广泛应用于工业电子、网络设备和电信设备等领域。例如,在智能家电中,可通过安装这类开关实现触控式控制面板的设计。为了更好地发挥其性能,建议在安装时注意以下几点:
    - 布局设计:合理规划开关位置,避免受到外部压力影响。
    - 防尘防水措施:在可能暴露于水或尘埃的环境下,增加相应的防护措施。

    兼容性和支持


    - 兼容性:本产品与主流电路板和制造工艺兼容,适合多种应用场景。
    - 技术支持:如有任何疑问或技术支持需求,请联系本地代表或销售团队。

    常见问题与解决方案


    - Q:如何处理弹跳时间较长的情况?
    - A:检查开关是否安装稳固,必要时重新调整安装位置。
    - Q:如何延长开关的使用寿命?
    - A:定期清理开关表面,避免积灰影响使用寿命。
    - Q:如何处理开关出现短路的情况?
    - A:检查连接线路是否松动,如有问题及时修复。

    总结和推荐


    总体而言,KSC9系列触控开关是一款具有多种优良特性的优质产品。它不仅在耐用性和可靠性方面表现出色,还拥有出色的环境适应性。如果您正在寻找一种能够在多种严苛环境中稳定工作的触控开关,KSC9系列无疑是您的理想选择。因此,强烈推荐使用这款产品以提升您的电子设备性能。

KSC931JLFS参数

参数
电压额定值 32V(DC)
执行器高度 7.7mm
执行器行程 400μm
机械寿命 300000Cycles
操作力 2.55N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6.2mm*6.2mm*7.7mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC931JLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC931JLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC931JLFS KSC931JLFS数据手册

KSC931JLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
